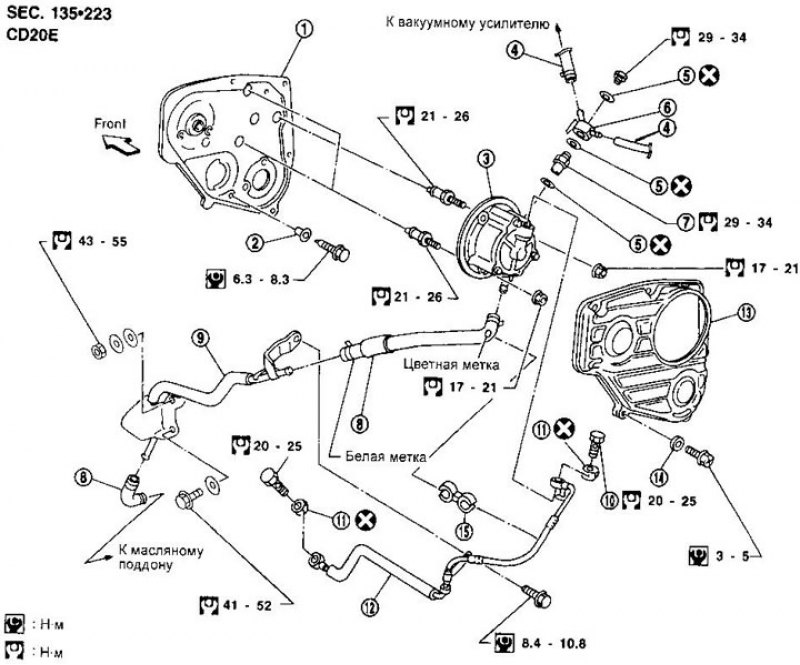

1. Задняя крышка; 2. Дистанционная втулка; 3. Вакуумный насос; 4. Вакуумный шланг; 5. Медная шайба; 6. Соединитель; 7. Клапан; 8. Отводящий масляный шланг; 9. Отводящий масляный шланг; 10. Полый болт; 11. Прокладка; 12. Трубка подвода масла; 13. Крышка зубчатого ремня; 14. Шайба; 15. Зажим
Снятие
1. Снимите крышку воздухоочистителя, воздухопровод (расположенный между воздухоочистителем и и впускным коллектором) и задний резонатор.
2. Отсоедините от вакуумного насоса вакуумный шланг и маслопроводы.
3. Сделайте отметки на корпусе насоса и соединителе для их последующею выравнивания, и снимите соединитель.
4. Отверните болты водяной трубки, расположенные под крышкой зубчатого ремня ТНВД, и снимите водяную трубку.
5. Снимите крышку зубчатого ремня.
Примечания:
- Описание отдельных действий, необходимых при снятии вакуумного насоса, приведено в главе «Двигатель».
- Перед отсоединением маслопроводов снимите приемную трубу выпускной системы.
Установка
Установка выполняется в последовательности, обратной снятию.
При установке соединителя совместите метки, сделанные при его снятии. Обратите внимание на ориентацию соединителя.
