Снятие

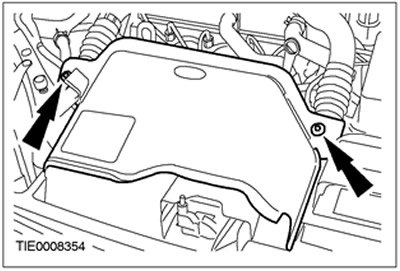

1. Снимите крышку воздухозабора.

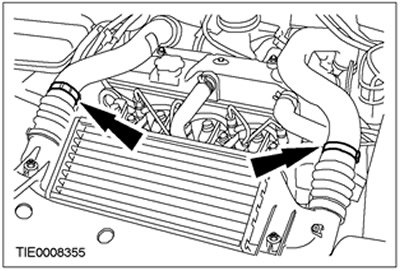

2. Отсоедините зажимы шланга воздухозабора.

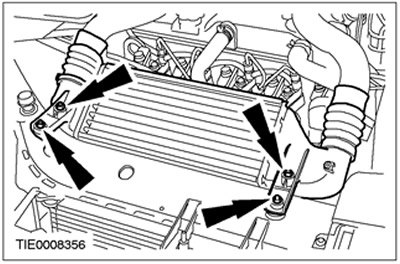

3. Отсоедините промежуточный охладитель.

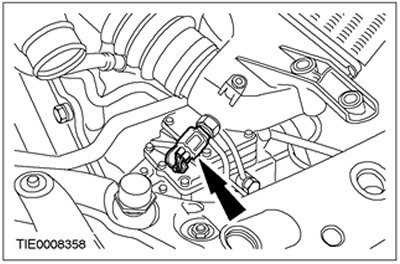

4. Рассоедините штекерный разъем промежуточного охладителя.
5. Снимите промежуточный охладитель.

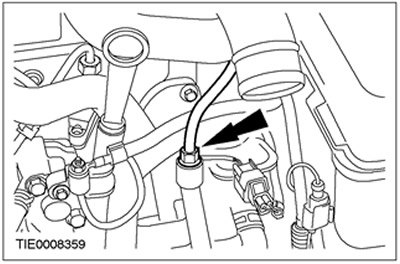

6. Отсоедините вакуумный шланг от вакуумного насоса.
7. Отсоедините верхние и нижние шланги маслоотделителя.

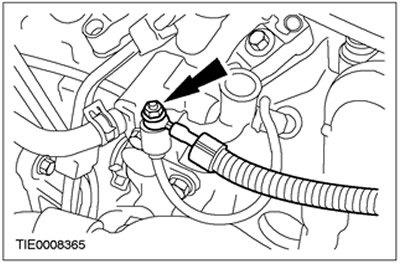

8. Рассоедините штекерный разъем свечи подогрева.
9. Отсоедините реле давления масла.
10. Снимите маслоотделитель.
- 1.Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя.
- 2.Отсоедините сливной шланг маслоотделителя.
- 3.Выверните болт.
11. Отсоедините шланг для слива масла вакуумного насоса.

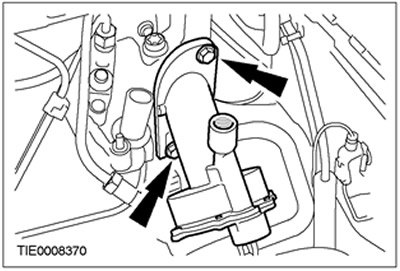

12. Отпустите болты крепления вакуумного насоса на 2,5 оборота.
13. Выберите четвертую передачу.
14. Отпустите стояночный тормоз.
15. Переместите автомобиль вперед, проворачивая двигатель, настолько, чтобы вакуумный насос пришел в свободное состояние.

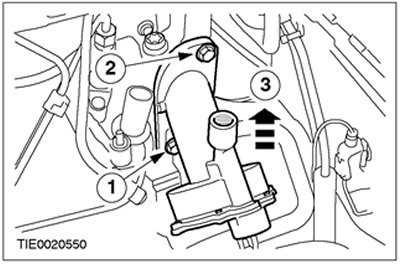

16. Снимите вакуумный насос.
- 1.Отпустите нижний болт.
- 2.Выверните верхний болт.
- 3.Снимите вакуумный насос.
17. Снимите уплотнение вакуумного насоса. Отбракуйте уплотнение за его дальнейшей ненадобностью.
Установка

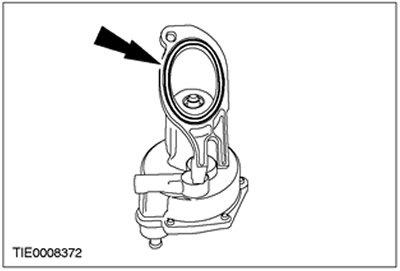

1. Установите новое уплотнение вакуумного насоса.
2. Установите вакуумный насос системы тормозов.

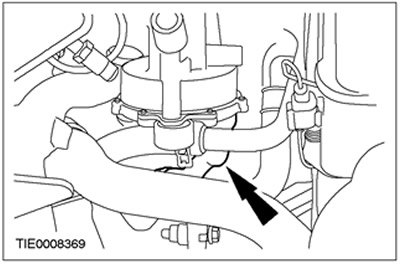

3. Подсоедините шланг слива масла вакуумного насоса.

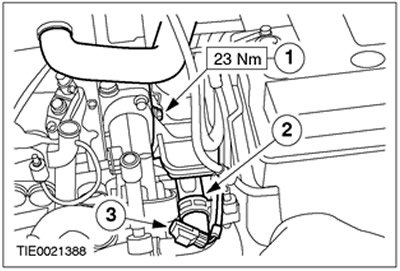

4. Подсоедините маслоотделитель.
- 1.Установите болт.
- 2.Подсоедините сливной шланг маслоотделителя.
- 3.Подсоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя.

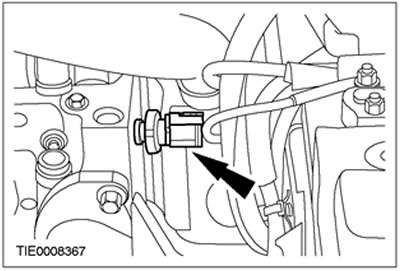

5. Подсоедините реле давления масла.
6. Подсоедините штекерный разъем свечей подогрева.

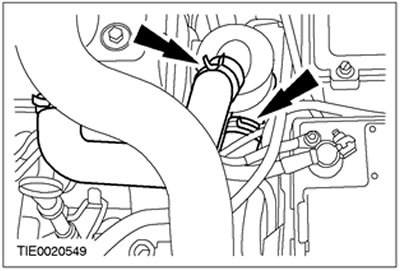

7. Подсоедините верхний и нижний шланги маслоотделителя.

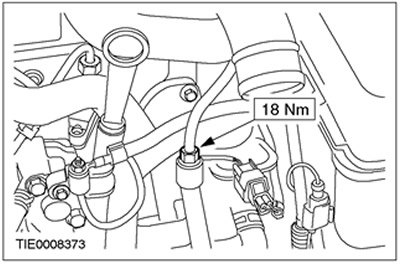

8. Подсоедините вакуумный шланг к вакуумному насосу системы тормозов.

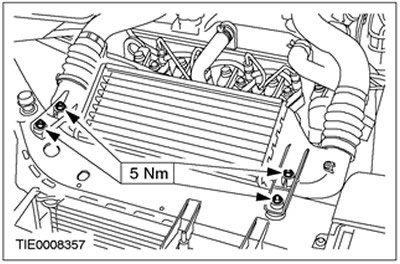

9. Установите промежуточный охладитель.

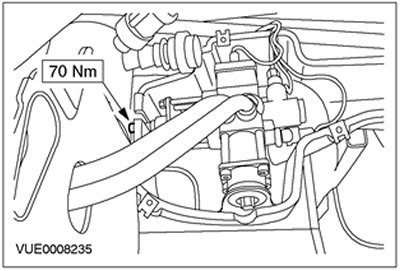

10. Состыкуйте штекерный разъем промежуточного охладителя.

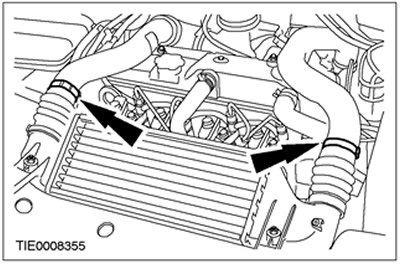

11. Установите хомуты крепления шланга воздухозабора.
12. Установите крышку воздухозабора.
