Снятие
Примечание: установку проводите в порядке, обратном снятию.
1. Отсоедините разъем датчика частоты вращения.
а) Снимите подкрылок.
б) Отсоедините разъем.
2. Снимите датчик частоты вращения.

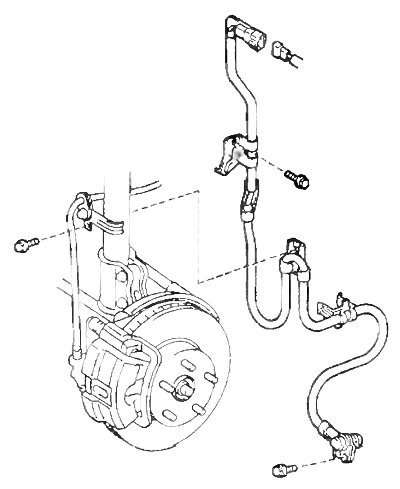

а) Отверните болты крепления жгута проводов датчика.
- Момент затяжки при установке — 5,5 Нм
б) Снимите датчик частоты вращения с поворотного кулака.
- Момент затяжки при установке — 8 Нм
Проверка
1. Проверьте датчики частоты вращения переднего колеса.
а) Снимите подкрылок.
б) Отсоедините разъем датчика частоты вращения.

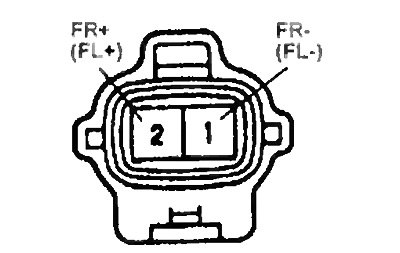

в) Измерьте сопротивление между выводами разъема каждого датчика.
- Номинальное сопротивление — 0,6 -1,8 кОм
Если значение не соответствует номинальному, то замените датчик.
г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, то замените датчик.
д) Подсоедините разъемы датчиков частоты вращения.
е) Установите подкрылок
2. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.
- Момент затяжки — 7,8 Нм
3. Проверьте визуально зубцы ротора датчика частоты вращения колеса.
а) Снимите приводной вал.
б) Проверьте зубцы ротора датчика на отсутствие царапин, трещин, деформации или отсутствия зубцов
в) Установите приводной вал.
Внимание: для предотвращения повреждения зубцов ротора датчика не ударяйте приводной вал.
Проверка датчика частоты вращения переднего колеса

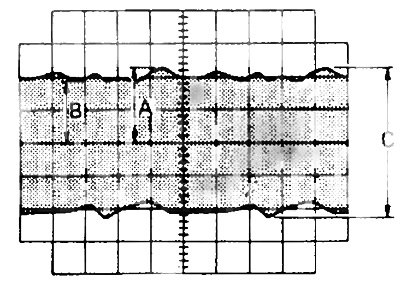

1. Подсоедините осциллограф к разъему датчика частоты вращения.
2. Двигаясь со скоростью 20 км/ч, проверьте осциллограмму.
3. Проверьте, что "С" = 0.5 В или больше. Если нет, замените датчик
4. Убедитесь, что "В" составляет 30 % или больше от "А". Если нет то замените приводной вал.
