Снятие и установка
1. Снимите подушку и спинку сиденья.

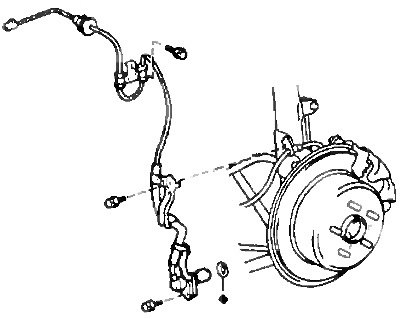

2. Отсоедините разъем датчика.
3. Снимите датчик.
а) Отверните болты крепления жгута проводов.
- Момент затяжки при установке — 5,5 Нм
б) Отверните болт крепления датчика.
Момент затяжки при установке:
- модели 2WD — 8,0 Нм
- модели 4WD — 19,5 Нм
Проверка
1. Проверьте датчик частоты вращения заднего колеса.
а) Снимите подушку и спинку сидения.

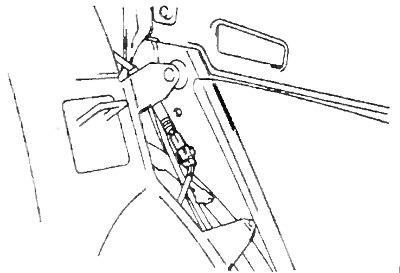

б) Отсоедините разъем датчика частоты вращения.

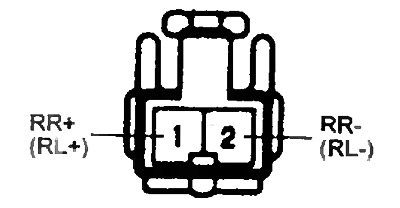

в) Измерьте сопротивление между выводами.
Номинальное сопротивление:
- модели 2WD — 0,8-2,05 кОм
- модели 4WD — 0,65-1,8 кОм
Если значение не соответствует номинальному, то замените датчик.
г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если проводимость есть, то замените датчик.
д) Подсоедините разъем датчика.
е) Установите спинку и подушку сидения.

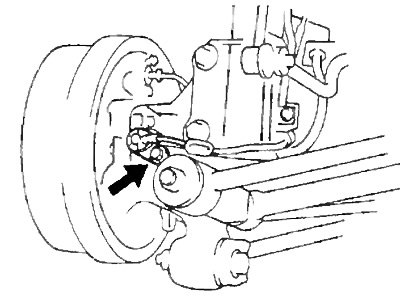

2. Проверьте правильность установки датчика и соответствие момента затяжки болта крепления датчика допустимому значению.
- Момент затяжки — 7,8 Нм

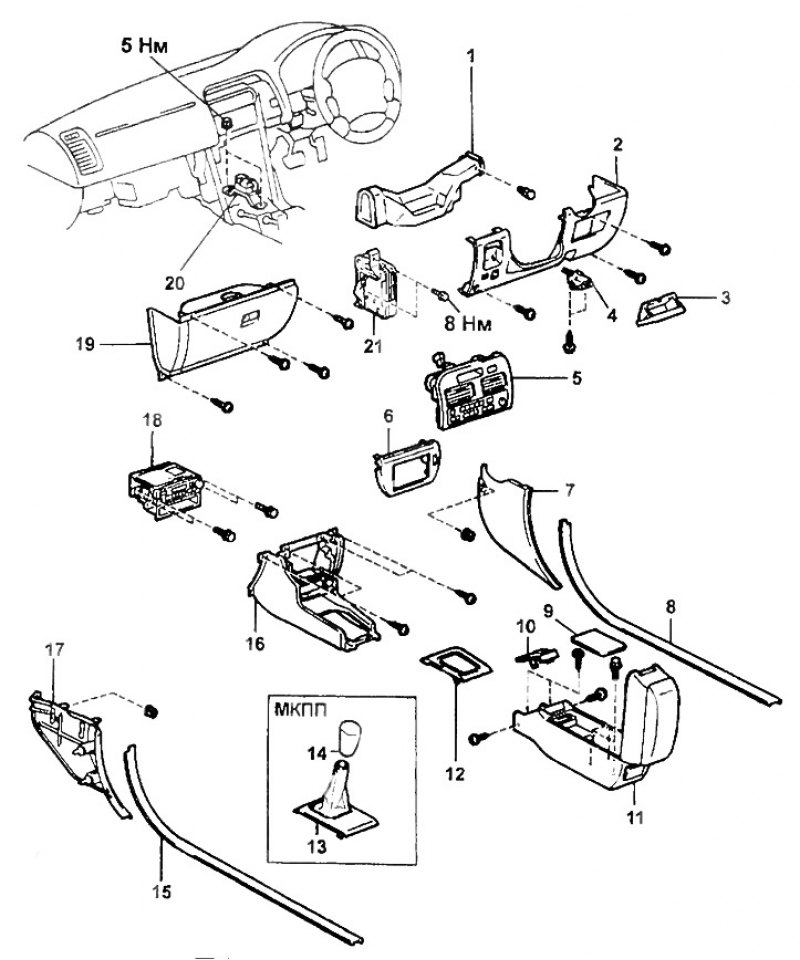

Снятие датчика замедления и блока управления ABS. 1 - воздуховод, 2 - нижняя отделочная панель со стороны водителя, 3 - дополнительный вещевой ящик, 4 - рычаг привода замка капота, 5 - панель управления отопителем и кондиционером, 6 - верхняя отделка центральной консоли, 7, 17 - боковая отделка салона, 8, 15 - отделка порога передней двери, 9 - крышка, 10 - декоративная накладка, 11, 16 - нижняя отделка центральной консоли, 12 - отделка отверстия для рычага переключения передач, 13 - чехол рычага переключения передач, 14 - рукоятка рычага переключения передач, 18 - магнитола, 19 - вещевой ящик, 20 - датчик замедления, 21 - блок управления ABS.
3. Визуально проверьте зубцы ротора датчика частоты вращения.
а) Снимите ступицу в сборе.
б) Проверьте зубцы ротора датчика на наличие царапин, трещин, деформации или отсутствия зубцов.
в) Установите ступицу в сборе.
Проверка датчика частоты вращения заднего колеса

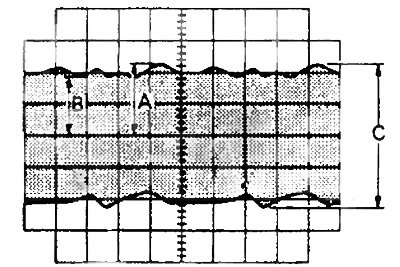

1. Подсоедините осциллограф к разъему датчика частоты вращения.
2. Двигаясь со скоростью 20 км/ч, проверите осциллограмму.
3. Убедитесь, что "С" = 0,8 В или больше. Если нет, то замените датчик.
4. Проверьте, что "В" составляет 40 % или больше от "А". Если нет, то замените ступицу задней оси.
