Снятие
Примечание: снимите модулятор, как показано на рисунке "Модулятор давления". Установку проводите в порядке обратном снятию. После установки прокачайте тормозную систему и проверьте отсутствие утечек.

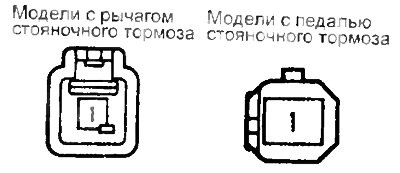

Проверка датчика включения стояночного тормоза
1. Проверьте проводимость между выводом "1" и "землей" разъема датчика.
- Рычаг (педаль) стояночного тормоза затянут (нажата) — цепь замкнута
- отпущен (отпущена) — цепь разомкнута
Если состояние цепи не такое, как указано, то неисправен датчик включения стояночного тормоза.
Проверка выключателя стоп-сигналов
1. Проверьте проводимость между выводами "1" и "2" разъема выключателя стоп-сигналов. При нажатой педали проводимость должна быть, при отпущенной педали проводимости быть не должно. В противном случае замените выключатель стоп-сигналов.

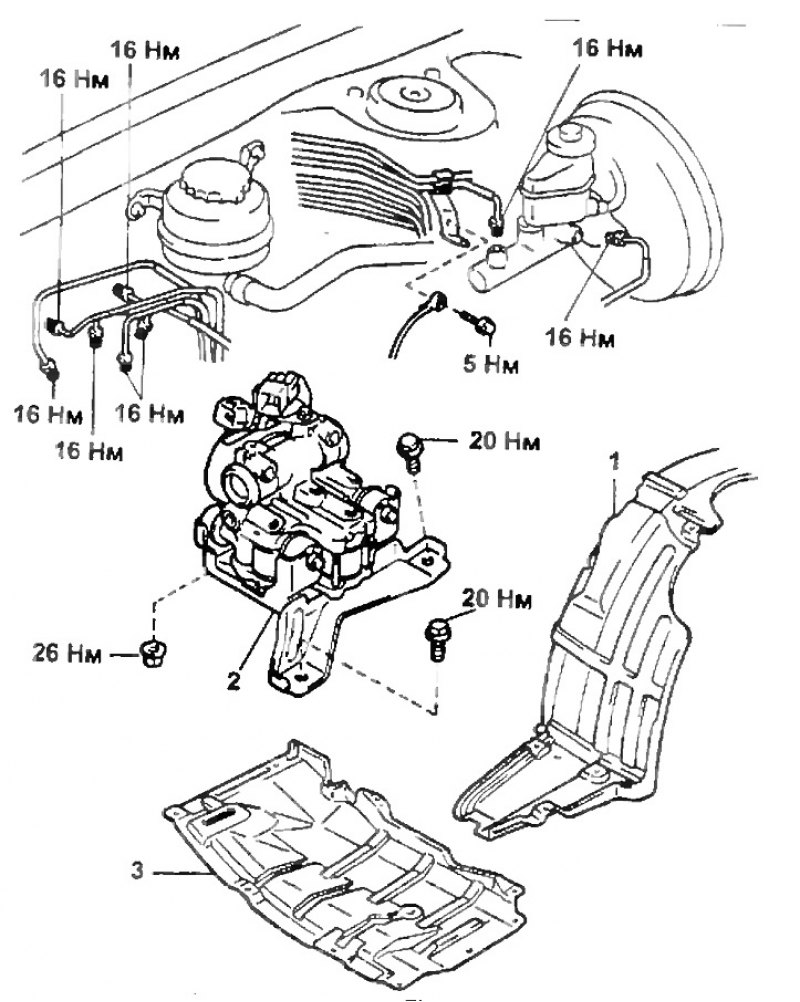

Модулятор давления. 1 - подкрылок, 2 - модулятор давления, 3 - кожух защиты двигателя.

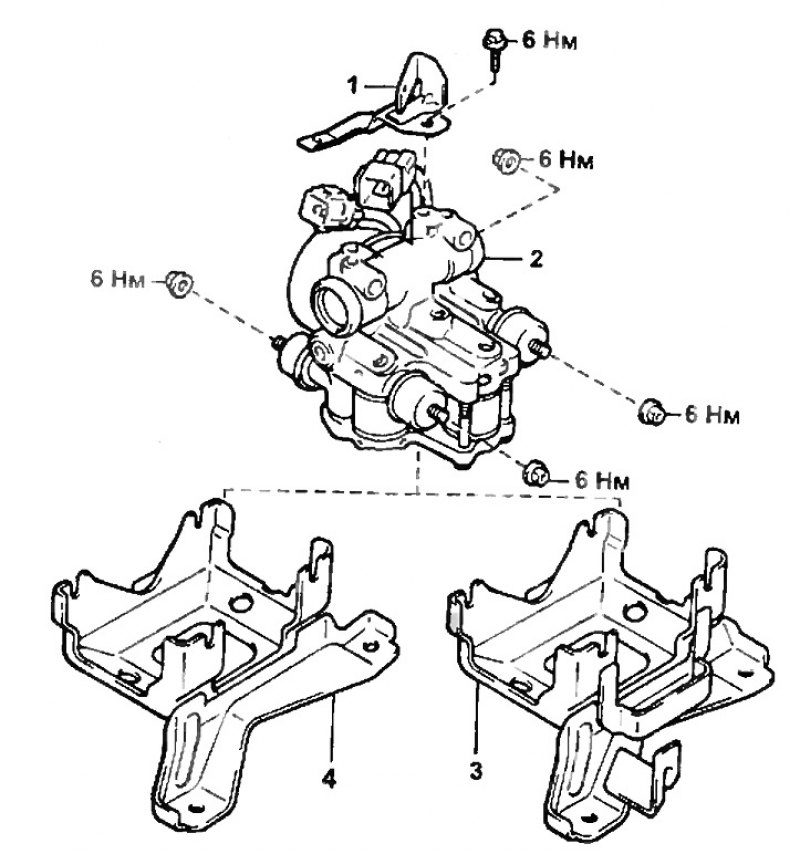

Модулятор давления (продолжение). 1 - кронштейн, 2 - модулятор давления, 3 - кронштейн модулятора давления (модели с бензиновым двигателем), 4 - кронштейн модулятора давления (модели с дизельным двигателем).
Проверка модулятора давления
1. Проверьте проводимость и сопротивление между выводами разъемов модулятора давления, как показано в таблице.
Если сопротивление между указанными выводами не соответствует значениям приведенным в таблице, то неисправен модулятор давления.

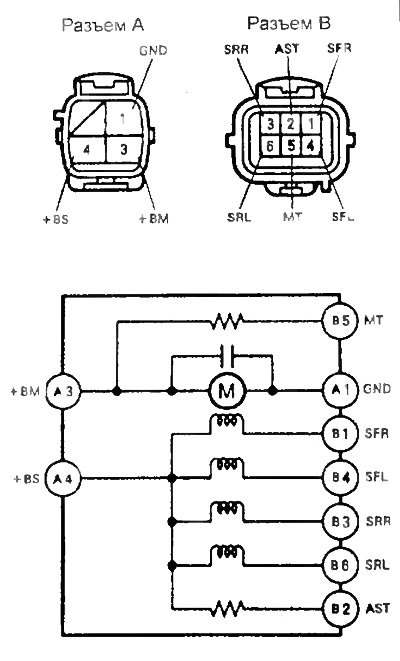

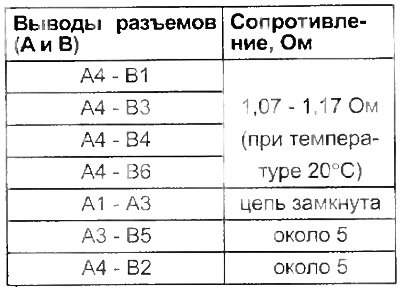

Модели до 1996 г.
 |
 |

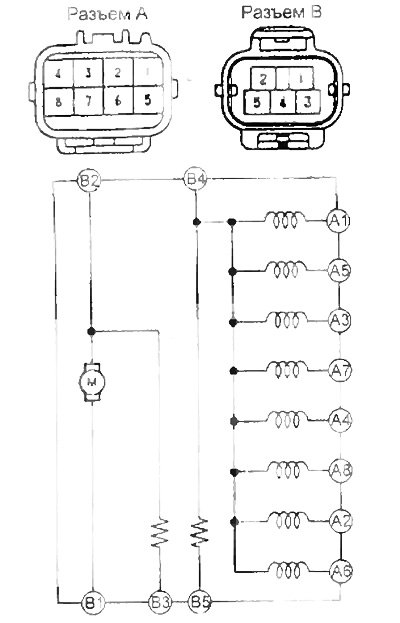

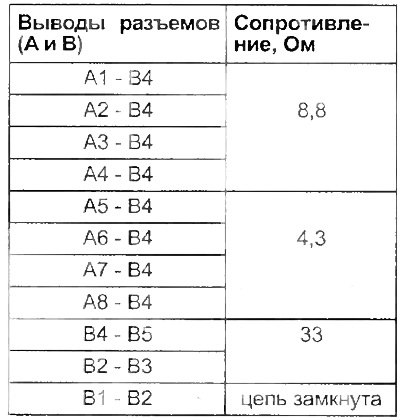

Модели с 1996 г.
 |
 |
