Датчики частоты вращения задних колёс — снятие, проверка и установка (Hyundai Sonata 4 «EF»)

Оглавление: Снятие ↓ Проверка ↓ Установка ↓

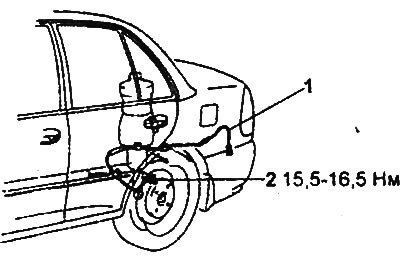

Датчик частоты вращения заднего колеса. 1 - провод датчика, 2 - датчик частоты вращения колеса.

Снятие

1. Снимите задние сидения (см. главу "Кузов").

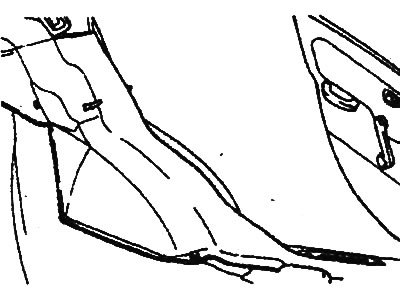

2. Снимите отделку задней стойки в сборе (см. главу "Кузов").

3. Поддомкратьте автомобиль, отверните болты и снимите заднее колесо.

Момент затяжки: 90-110 Нм

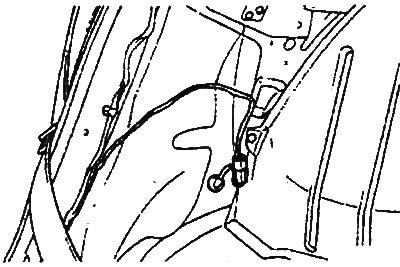

4. Отсоедините разъём датчика частоты вращения заднего колеса и снимите датчик.

Проверка

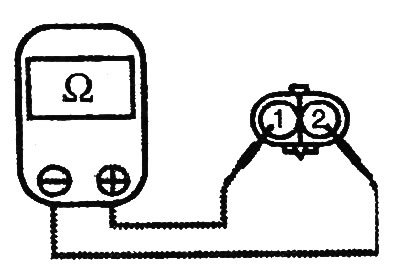

1. Подсоедините омметр между выводами датчика частоты вращения колеса и измерьте сопротивление. Если сопротивление не соответствует номинальному значению, то замените датчик.

Номинальное сопротивление: 1275±1495 Ом

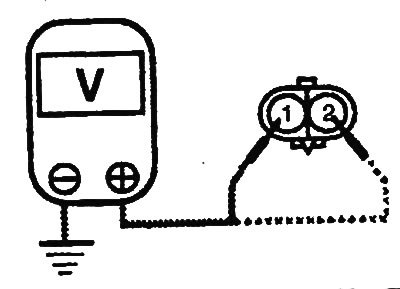

2. Подсоедините вольтметр между выводами датчика частоты вращения колеса и измерьте напряжение при вращении колеса. В исправном состоянии должно регистрироваться напряжение переменного тока.

Примечание: установите переключатель вольтметра на измерение напряжения переменного тока (АС voltage).

(Оригинал расположен на ресурсе www.autoinstruction.ru)

3. Проверьте напряжение на выводах разъёма жгута проводов.

а) Поднимите автомобиль на подъёмнике и опустите рычаг стояночного тормоза.
б) Отсоедините разъём от электронного блока управления системами ABS/EBD/TCS.
в) Вращая колесо рукой с частотой 0,5-1 оборот в секунду, измерьте напряжение на выводах разъёма жгута проводов.
Номинальное напряжение: 100 мВ или более

Датчик частоты вращения колеса	Выводы разъёма
заднего левого	6 ↔ 5
заднего правого	23 ↔ 22
