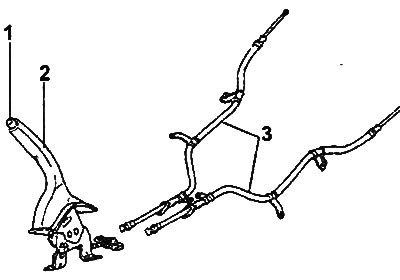

Стояночный тормоз. 1 - кнопка рычага, 2 - рычаг стояночного тормоза, 3 - тросы привода стояночного тормоза.
Снятие
1. Снимите напольную консоль.

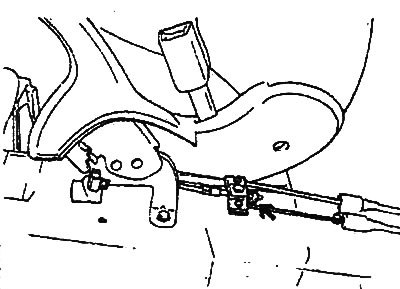

2. Ослабьте регулировочную гайку рычага стояночного тормоза.
3. Отсоедините трос привода стояночного тормоза от рычага.
4. Отверните болты рычага стояночного тормоза.

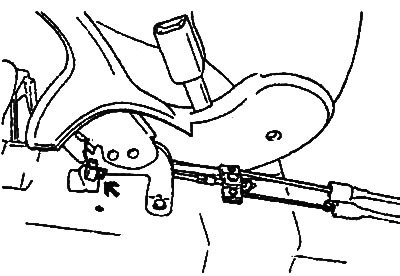

5. Отсоедините разъём индикатора стояночного тормоза.
6. Снимите задние сидения и коврик.
7. Снимите фиксатор торса привода стояночного тормоза и прокладку.
8. Сдвиньте теплозащитный кожух глушителя вперёд.
9. Отверните болт, снимите его вместе с гайкой и отсоедините кронштейн троса.
10. Поддомкратьте автомобиль, отверните болты и снимите заднее колесо.
- Момент затяжки: 90-110 Нм
11. Снимите тормозной барабан.
Примечание:
- Убедитесь в том, что рычаг стояночного тормоза отпущен.

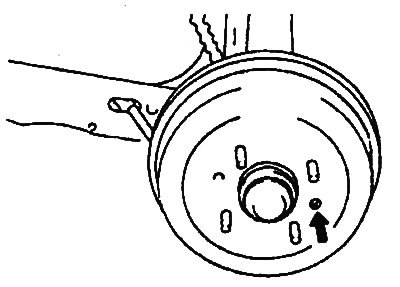

- Если при снятии возникли затруднения, выверните болты из технологических отверстий и измените расположение колодок, вращая регулятор.
12. Снимите ступицу заднего колеса.
13. Снимите пружины и штифты.
14. Снимите фиксатор троса привода стояночного тормоза.
(Материал скопирован с онлайн-ресурса: autoinstruction.ru)
15. Отсоедините трос привода стояночного тормоза.

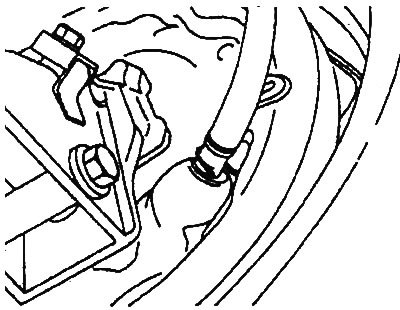

16. Потянув за трос, извлеките его.
Проверка
1. Убедитесь в корректности работы стояночного тормоза и его индикатора. При необходимости замените соответствующие детали.
2. Проверьте элементы храпового механизма рычага стояночного тормоза на отсутствие повреждений.
3. Убедитесь в отсутствии повреждений троса привода стояночного тормоза.
4. Проверьте и при необходимости отрегулируйте ход рычага стояночного тормоза (см. раздел "Проверки и регулировки").
Установка
1. Установка стояночного тормоза производится в порядке, обратном снятию, моменты затяжки болтов и гаек указаны в тексте описания процедуры снятия.
2. При установке обратите внимание на следующие операции.
- а) Убедитесь в соответствии цветовых меток на хомутах тросов привода стояночного тормоза.
- Метка хомута левого троса: жёлтая
- Метка хомута правого троса: белая

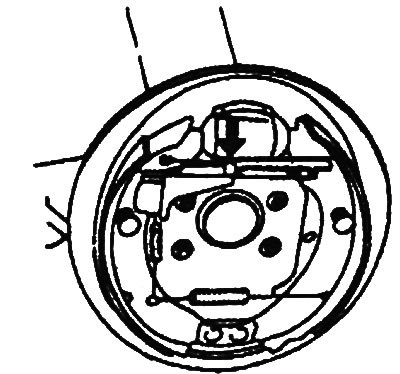

- б) При необходимости скорректируйте положение тормозных колодок, вращая регулятор.

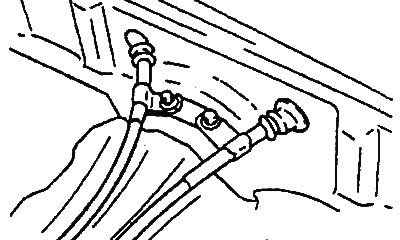

- в) Установите тросы, как показано на рисунке.
- г) Нанесите консистентную смазку на все подвижные элементы храпового механизма рычага стояночного тормоза.
- Консистентная смазка: SAE J310, NLGI №2

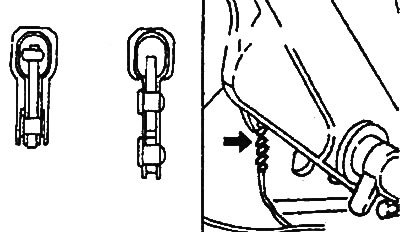

3. После установки проверьте и при необходимости отрегулируйте ход рычага стояночного тормоза (см. раздел "Проверки и регулировки").
