Задний дисковый тормозной механизм. 1 - тормозной шланг, 2 - штуцер прокачки, 3 - суппорт, 4 - кулак, 5 - тормозной щит, 6 - тормозной диск.
Замена тормозных колодок
1. Поддомкратьте автомобиль, отверните болты и снимите заднее колесо.

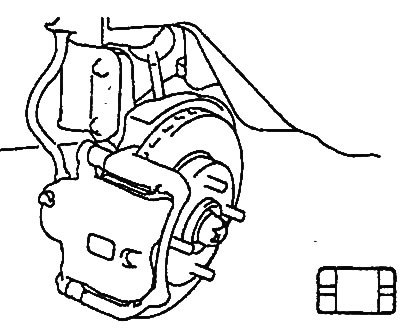

2. Через контрольное отверстие в суппорте проверьте толщину накладок тормозных колодок. При необходимости замените колодки.
- Номинальная толщина: 10 мм
- Минимальная толщина: 2 мм
3. Поднимите суппорт.

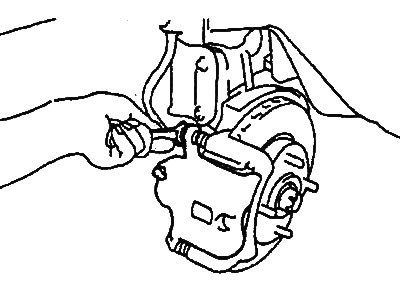

- а) Извлеките направляющие пальцы.

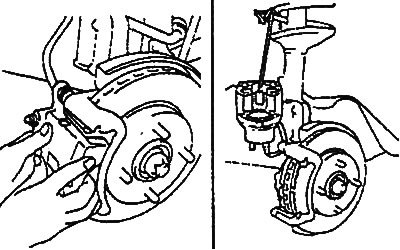

- б) Поднимите суппорт и закрепите его, как показано на рисунке.
Внимание: не отсоединяйте тормозной шланг от суппорта.

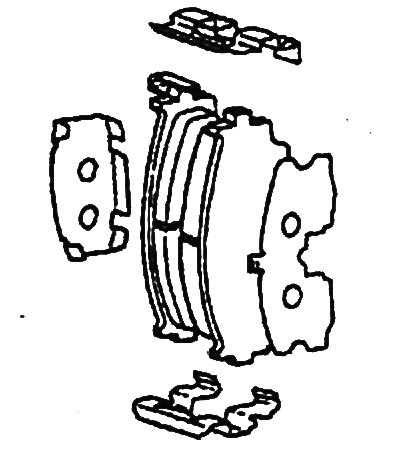

4. Снимите тормозные колодки, накладки и пластинчатые фиксаторы.

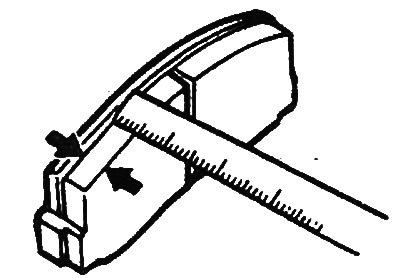

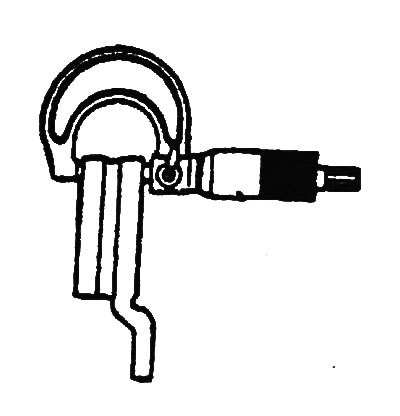

5. Измерьте толщину накладки тормозной колодки в месте наибольшего износа.
- Номинальная толщина: 10 мм
- Минимальная толщина: 2 мм
Если толщина накладки тормозной колодки меньше минимального значения, то замените тормозные колодки.

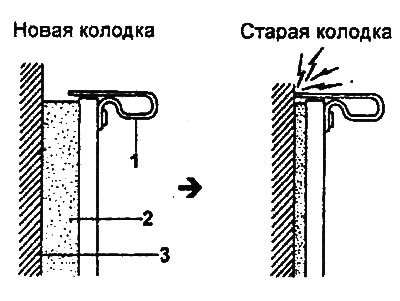

Износ накладок тормозных колодок. 1 - индикатор износа накладки, 2 - накладка, 3 - тормозной диск.
Внимание:
- При необходимости замены тормозной колодки заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля. Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте.
- Необходимо заменять все четыре тормозных колодки комплектом.
- При замене тормозных колодок проверьте отсутствие деформации. При замене пластинчатых фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц.
- Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев.

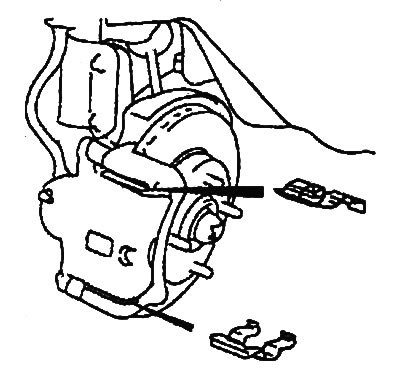

6. Установите пластинчатые фиксаторы тормозных колодок в скобу суппорта.
7. Установите тормозные колодки.
Примечание: установите тормозную колодку так, чтобы индикатор износа накладки был обращён вверх.
8. Запрессуйте поршень в суппорт ручкой молотка или чем-либо подобным.
9. Установите пыльник в суппорт.
Примечание: будьте осторожны, не повредите пыльник.
10. Установите два направляющих пальца.

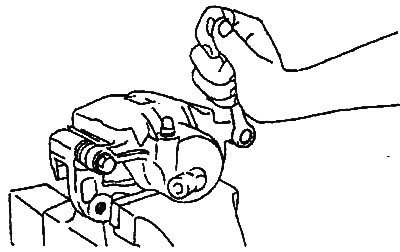

- Момент затяжки: 22-32 Нм
11. Установите заднее колесо и затяните болты.
- Момент затяжки: 90-110 Нм
Снятие
1. Поддомкратьте автомобиль, отверните болты и снимите заднее колесо.
- Момент затяжки: 90-110 Нм
2. Отсоедините тормозной шланг от суппорта.
- Момент затяжки: 7-13 Нм
3. Снимите тормозной механизм в сборе.
Разборка
1. Отверните направляющие пальцы и отсоедините суппорт от скобы.
- Момент затяжки: 22-32 Нм
2. Извлеките пыльник из суппорта.

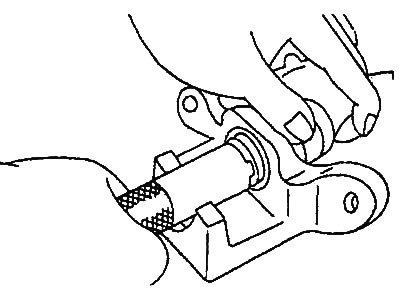

3. Извлеките поршень.

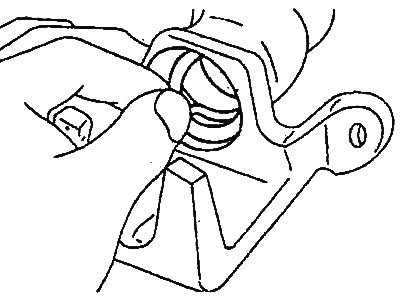

4. Извлеките манжету, как показано на рисунке.
Проверка
1. Очистите наружную поверхность поршня и внутреннюю поверхность цилиндра с помощью тормозной жидкости.
2. Проверьте тормозной цилиндр на отсутствие износа, повреждений и ржавчины.
3. Проверите внутренний диаметр цилиндра.
- Номинальный внутренний диаметр: 34 мм
4. Проверьте поверхность поршня на отсутствие износа, повреждений и ржавчины.
5. Проверьте тормозные колодки на отсутствие деформации и повреждений.
6. Убедитесь в отсутствии повреждений индикатора износа накладки.
7. Используя микрометр, измерьте толщину тормозного диска в восьми точках приблизительно через каждые 45° на расстоянии 10 мм от наружного края диска.
- Номинальная толщина: 10 мм
Если толщина не соответствуем техническим данным, то замените диск на новый.
8. Проверьте наружный диаметр тормозного диска.
- Наружный диаметр тормозного диска: 262 мм
Сборка
1. Сборка производится в порядке, обратном разборке.
2. При сборке обратите внимание на следующие операции:
- а) Нанесите тормозную жидкость на манжету поршня, внутреннюю поверхность цилиндра, пыльник поршня и наружную поверхность цилиндра.
- Тип тормозной жидкости: SAE J 1703 или FMVSS 116 DOT3 или DOT4

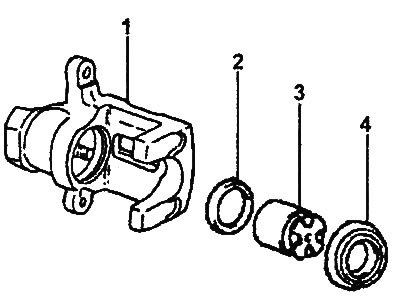

Разборка тормозного механизма. 1 - суппорт, 2 - манжета, 3 - поршень, 4 - пыльник.
- б) Нанесите на направляющие пальцы герметик.

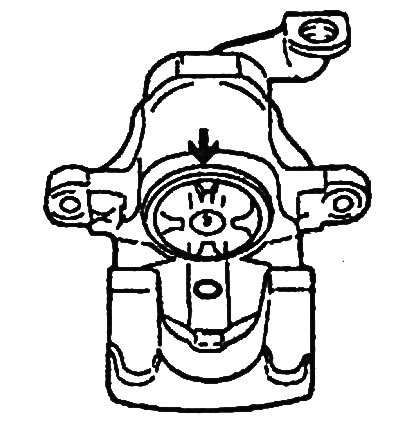

- в) Совместите метки, как показано на рисунке.
Установка
1. Установка тормозного механизма производится в порядке, обратном снятию, моменты затяжки болтов и гаек указаны в тексте описания процедуры снятия.
2. После установки прокачайте тормозную систему.
