Задний тормозной механизм — снятие, проверка и установка (Daewoo Espero)

  • Главная
  • Дэу
  • Эсперо
  • 1 (1990-2000)
  • Ходовая часть
  • Тормозная система
  • Задний тормозной механизм — снятие,…
0
Оглавление: Снятие ↓ Проверка ↓ Установка ↓

Снятие



1. Поднимите автомобиль на подъемнике.

2. Отметьте положения колесных дисков по отношению к ступицам и снимите задние колеса.

3. Отверните гайки крепления теплового экрана и положите тепловой экран сверху на глушитель.

4. Ослабьте натяжение стояночного тормоза.

5. Выверните установочный винт крепления тормозного барабана.

6. Снимите тормозной барабан.

Если при снятии барабана возникнут трудности, выполните следующие действия:
  • убедитесь, что стояночный тормоз освобожден;
  • ослабьте натяжение стояночного тормоза;
  • достаньте заглушку из смотрового отверстия в тормозном щите и, используя отвертку, отожмите рычаг привода стояночного тормоза так, чтобы ограничитель хода рычага стояночного тормоза оперся на тормозную колодку.

7. Снимите верхнюю и нижнюю возвратную пружины.

8. Снимите рычаг и пружину механизма регулировки.

9. Снимите узел механизма регулировки.

10. Снимите тормозные колодки с опорной пластины.

Проверка

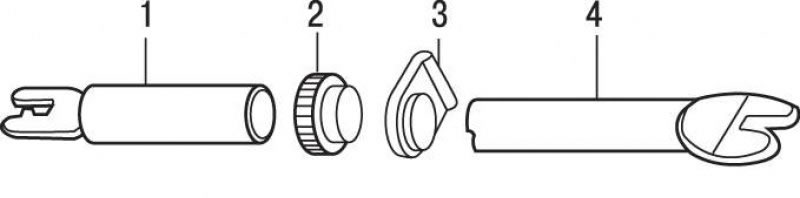

Рис. 12.35. Узел регулировочного механизма: 1 –…

Рис. 12.35. Узел регулировочного механизма: 1 – винт механизма регулировки; 2 – гайка; 3 – пружинная скоба; 4 – втулка механизма регулировки


Очистите узел регулировочного механизма (рис. 12.35).

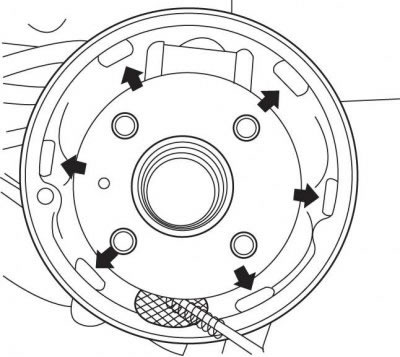

Рис. 12.36. Точки нанесения смазки на тормозной…

Рис. 12.36. Точки нанесения смазки на тормозной щит


Нанесите тормозную смазку на тормозной щит в местах, показанных на рисунке 12.36.

Проверьте, что резьбовое соединение регулировочного устройства вращается свободно.

Замените все детали, качество или прочность которых вызывают подозрение из-за изменения цвета, вызванного перегревом, избыточной нагрузкой или износом.

Внимание! Перед установкой тормозного барабана убедитесь, что контргайка 2 (см. рис. 12.35) регулировочного устройства затянута. На самом конце регулировочного стержня гайку не следует затягивать слишком сильно.


Установка



1. Смажьте тормозной щит в тех местах, где он соприкасается с тормозными колодками.

Рис. 12.37. Элементы заднего тормозного…

Рис. 12.37. Элементы заднего тормозного механизма: 1 – верхняя возвратная пружина; 2 – рычаг привода стояночного тормоза; 3 – тормозная колодка; 4 – рычаг регулировочного механизма; 5 – тормозная колодка; 6 – винт механизма регулировки; 7 – гайка механизма регулировки; 8 – пружина регулировочного механизма; 9 – пружинная скоба




2. Подсоедините рычаг привода стояночного тормоза 2 (рис. 12.37) к тросу стояночного тормоза.

3. Установите тормозную колодку с накладкой к опорной пластине с помощью прижимной пружины, шайбы и пальца. Убедитесь, что трос стояночного тормоза проложен правильно.

4. Установите регулировочный механизм, тормозные колодки с накладками и нижнюю возвратную пружину на опорную пластину. Затяните гайки крепления пластины.

Внимание! Не растягивайте нижнюю возвратную пружину рычага привода слишком сильно


Нижняя возвратная пружина должна располагаться ниже угла опоры.

5. Установите прижимную пружину, шайбу и палец.

6. Установите механизм регулировки. Поворачивая, утопите опорный рычаг механизма в муфте.

Установите регулировочный механизм на место, которое он занимал до разборки (см. рис. 12.37). Установите пружинную скобу разрезом к опорной пластине.

7. Установите рычаг регулировочного механизма на палец и подсоедините к нему пружину.

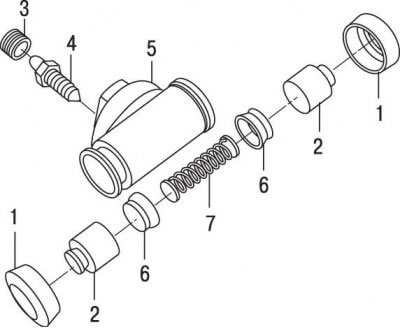

Рис. 12.38. Рабочий тормозной цилиндр: 1 –…

Рис. 12.38. Рабочий тормозной цилиндр: 1 – защитный колпачок поршня; 2 – поршень; 4 – штуцер прокачки; 5 – корпус рабочего тормозного цилиндра; 6 – уплотнитель поршня; 7 – пружина 3 – защитный колпачок штуцера




Не растягивайте пружину 7 (см. рис. 12.38) рычага привода слишком сильно

8. Установите соединительное звено 14 (см. рис. 12.34) на палец и в отверстие колодки

9. Установите верхнюю возвратную пружину 8 к соединительному звену 14 и к колодке.

Внимание! Не растягивайте верхнюю возвратную пружину слишком сильно


10. Установите тормозной барабан 11 и закрепите его установочным винтом 12.

11. Установите задние колеса и закрепите их болтами.

Отрегулируйте тормоза задних колес.

Отрегулируйте стояночный тормоз.
