Снятие
1. Снимите суппорт.
2. Выверните установочный винт и снимите тормозной диск.
3. Через отверстие в ступице выверните болты крепления тормозного щита.

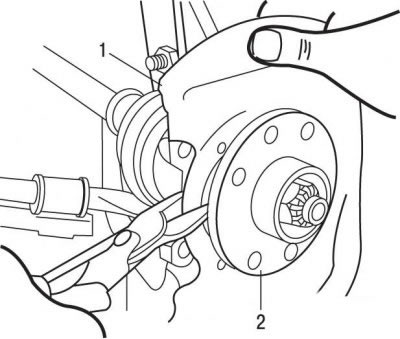

Рис. 12.25. Снятие тормозного шита: 1 – тормозной щит; 2 – ступица колеса
4. Поверните тормозной щит так, чтобы открылся доступ к тонкой перемычке, соединяющей две половины щита, и разрежьте ее ножницами по металлу (рис. 12.25).
5. Снимите тормозной щит через шейку ступицы колеса.
Установка

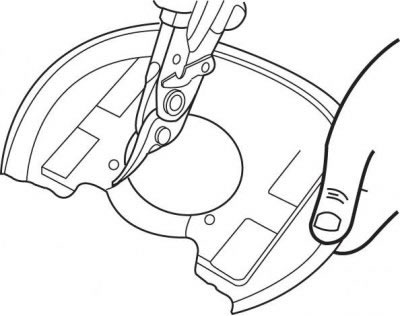

Рис. 12.26. Подготовка нового тормозного щита
1. Перед установкой нового тормозного щита вырежьте ножницами по металлу соединительную перемычку (рис. 12.26). Очистите обрезанный край от заусенцев и покройте краской.
2. Оденьте тормозной щит с вырезанной перемычкой через шейку ступицы колеса и прикрепите к поворотному кулаку.
3. Установите тормозной диск и вверните установочный винт.
4. Установите суппорт.
