Снятие
1. Откачайте две трети тормозной жидкости из бачка.
2. Поднимите автомобиль на подъемнике.
3. Отметьте положения дисков передних колес по отношению к ступицам и снимите колеса.
4. Большими плоскогубцами вдавите поршень в цилиндре суппорта. Это создаст зазор между тормозными колодками и тормозным диском.
5. Если для ремонта необходимо снять суппорт с автомобиля, отверните пустотелый перепускной болт, крепящий тормозной шланг к суппорту. Для предотвращения вытекания и загрязнения тормозной жидкости закройте открывшиеся отверстия в шланге и суппорте.

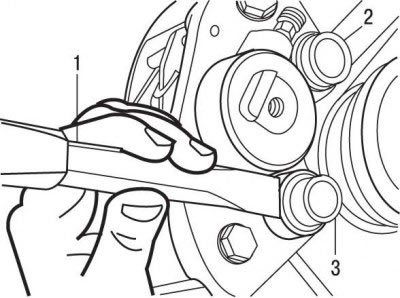

Рис. 12.23. Использование стамески (1) для снятия защитных колпачков (2) с суппорта
6. С помощью стамески 1 (рис. 12.23) сдвиньте защитный колпачок 2 с суппорта и окончательно снимите его с помощью отвертки.
7. Выверните болты крепления и снимите суппорт с поворотного кулака.
Если снятие суппорта необходимо только для обеспечения доступа к другим узлам, подвесьте его на мягкой проволоке на стойке передней подвески.
При изготовлении резьба болтов крепления суппорта была обработана блокирующим средством, препятствующим их отворачиванию.
Прочистите резьбу в поворотных кулаках метчиком М 12x1,5.
Если резьба новых болтов крепления суппорта не была обработана блокирующим средством, препятствующим их отворачиванию, нанесите блокирующее средство.
Установка

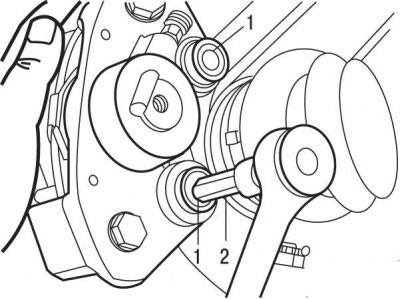

Рис. 12.24. Затягивание болтов крепления суппорта: 1 – болты, 95 Н·м; 2 – ключ
1. Установите суппорт на поворотный кулак, закрепите болтами 1 (рис. 12.24) и затяните их моментом 95 Н·м.
2. Закрепите тормозной шланг пустотелым перепускным болтом и затяните его моментом 25 Н·м.
3. Установите защитные колпачки с наружной стороны суппорта.
Внимание! Всегда используйте новые защитные колпачки. Защитные колпачки должны прилегать к корпусу суппорта равномерно по всей поверхности.
4. Установите колеса, совместив ранее сделанные отметки, и затяните болты крепления колес.
5. Опустите автомобиль.
6. Долейте в бачок чистую тормозную жидкостью до требуемого уровня. Если тормозные шланги отсоединялись, то прокачайте колесный тормозной цилиндр.
7. Несколько раз нажмите и отпустите педаль тормоза, чтобы привести колодки в контакт с тормозным диском.
