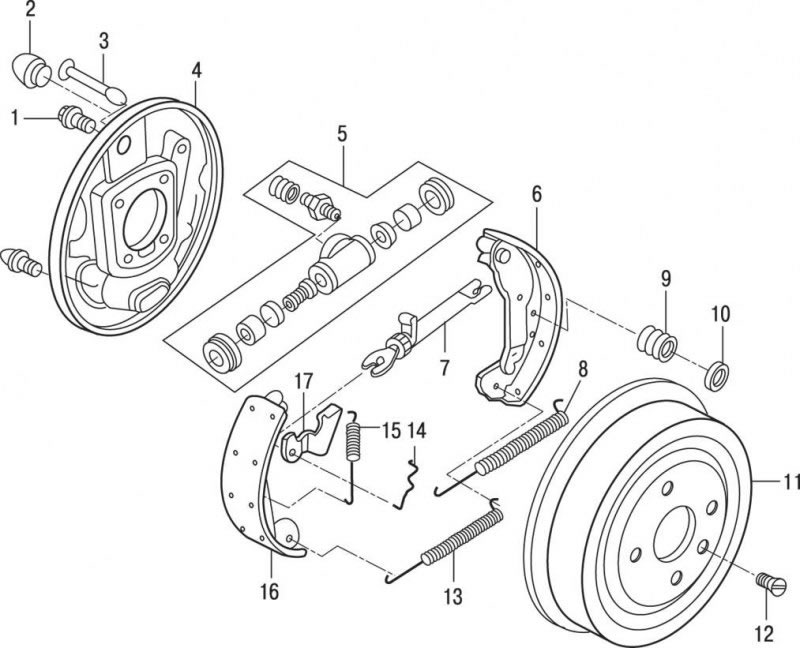

Рис. 12.34. Барабанный тормозной механизм заднего колеса: 1 – болт крепления рабочего тормозного цилиндра; 2 – заглушка смотрового отверстия; 3 – ось рычага; 4 – тормозной щит; 5 – узел рабочего тормозного цилиндра; 6 – тормозная колодка; 7 – узел регулировочного устройства тормоза; 8 – верхняя возвратная пружина; 9 – прижимная пружина; 10 – шайба; 11 – тормозной барабан; 12 – установочный винт; 13 – нижняя возвратная пружина; 14 – соединительное звено; 15 – пружина регулировочного устройства; 16 – тормозная колодка; 17 – рычаг регулировочного устройства
Тормозной механизм задних колес барабанного типа с ведущей и ведомой тормозными колодками (рис. 12.34). При такой конструкции тормозов верхняя стяжная пружина прижимает обе тормозные колодки к рабочему тормозному цилиндру, а нижняя стяжная пружина прижимает их к неподвижному упору. При нажатии на педаль тормоза поршень тормозного цилиндра колеса прижимает обе тормозные колодки к внутренней поверхности тормозного барабана. Сила трения создает крутящий момент, который при движении автомобиля вперед еще сильнее прижимает ведущую тормозную колодку к тормозному барабану. При движении автомобиля назад аналогичный эффект происходит с ведомой тормозной колодкой. Усилие от тормозных колодок передается на неподвижный упор, а через него – на опорную пластину и фланец задней оси.
При такой конструкции тормоза происходит автоматическая регулировка зазора после отпускания педали тормоза. Кроме того, при такой конструкции тормозные накладки ведущей тормозной колодки обычно изнашиваются быстрее, чем у ведомой колодки. Если тормоза эксплуатировались, то менять колодки местами недопустимо, так как при этом эффект автоматического увеличения тормозного усилия может нарушиться, что приведет к увеличенному ходу педали тормоза.
Внимание! При ремонте рабочего тормозного цилиндра необходимо заменять все детали, включенные в ремонтный набор.
Не продувайте детали тормозной системы воздухом от компрессора, содержащим пары масел. Это может привести к повреждению резиновых деталей узлов.
При разборке узлов гидравлического привода тормозной системы может возникнуть необходимость прокачки всей тормозной системы или ее части.
Значения моментов затяжки крепежных деталей приведены для сухих, не смазанных резьбовых поверхностей.
Операции по обслуживанию деталей цилиндра должны проводиться на чистом сухом верстаке без опасности загрязнения деталей минеральными маслами.
Источник расположен на веб-ресурсе: www.autoinstruction.ru
Предупреждение! При обслуживании деталей тормозного механизма не поднимайте пыль при обработке шлифовальным кругом, зачистке накладок тормозных колодок или при очистке деталей тормозов сухой щеткой или сжатым воздухом от компрессора. Для этого необходимо воспользоваться влажной тряпкой. Накладки тормозных колодок содержат асбестовые волокна, пыль от которых может попасть в воздух при обслуживании тормозов. Вдыхание пыли, содержащей асбест, может причинить серьезный ущерб здоровью.
