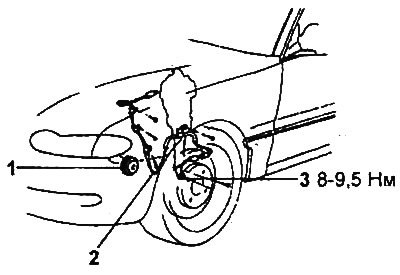

Датчик частоты вращения переднего колеса. 1 - ротор датчика, 2 - провод датчика, 3 - датчик частоты вращения колеса.
Снятие

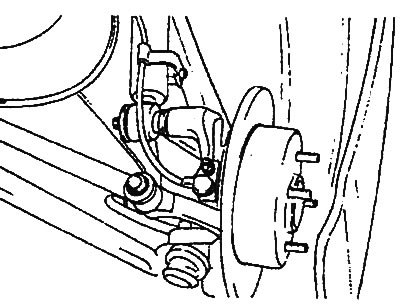

1. Отверните болт крепления датчика частоты вращения переднего колеса.
- Момент затяжки: 8-9,5 Нм

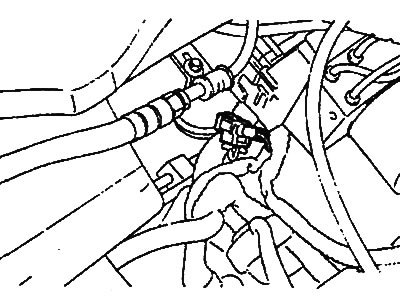

2. Отсоедините разъём датчика частоты вращения переднего колеса и снимите датчик.
Проверка

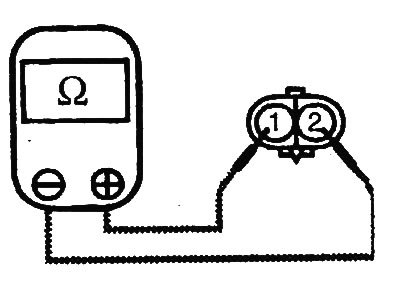

1. Подсоедините омметр между выводами датчика частоты вращения колеса и измерьте сопротивление. Если сопротивление не соответствует номинальному значению, то замените датчик.
- Номинальное сопротивление: 1275±1495 Ом

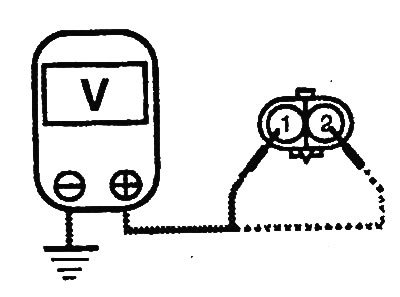

2. Подсоедините вольтметр между выводами датчика частоты вращения колеса и измерьте напряжение при вращении колеса. В исправном состоянии должно регистрироваться напряжение переменного тока.
Примечание: установите переключатель вольтметра на измерение напряжения переменного тока (АС voltage).
3. Проверьте напряжение на выводах разъёма жгута проводов.
- а) Поднимите автомобиль на подъёмнике и опустите рычаг стояночного тормоза.
- б) Отсоедините разъём от электронного блока управления системами ABS/EBD/TCS.
- в) Вращая колесо рукой с частотой 0,5-1 оборот в секунду, измерьте напряжение на выводах разъёма жгута проводов.
- Номинальное напряжение: 100 мВ или более
| Датчик частоты вращения колеса | Выводы разъёма |
| заднего левого | 2 ↔ 1 |
| заднего правого | 20 ↔ 19 |
Установка
Установка датчика частоты вращения производится в порядке, обратном снятию, момент затяжки болта указан в тексте описания процедуры снятия.
