Замена лампы
Снимите на левой стороне синтетическую облицовку с обивки задней стенки.
На правой стороне откройте поворотом кнопки облицовку аптечки и аварийного треугольника.
Отожмите в сторону блокировочный выступ в середине опоры лампы и снимите опору лампы.
Замена лампы накаливания во всех случаях осуществляется одинаково — слегка прижмите лампу в патроне, поверните влево и выньте.
При установке лампы с двумя нитями накаливания заднего/противотуманного фонаря обратите внимание на то, что ее боковые крепежные выступы расположены на разной высоте. За счет этого лампа может быть вставлена без усилия только в определенном положении.
Демонтаж
Демонтируйте опору лампы (см раздел о замене лампы).
Отвинтите крепежные винты корпуса на багажнике или грузовом пространстве.
Снимите корпус фонаря снаружи.
Если корпус приклеен к кузову за счет проложенной прок падки, то его можно осторожно отжать от металла отверткой, обмотанной тряпкой.
Выключатель фонарей заднего хода
[Материал скопирован с онлайн-ресурса: autoinstruction]
Вспыхивание фонарей заднего хода обеспечивает выключатель на коробке передач (см. фотографию на следующей странице), если при включении передачи заднего хода к нему прикасается соответствующий шток вилки переключения передач.
Если при включенной передаче заднего хода фонари сзади не загораются, то вначале проверьте предохранитель 38.
Если он в порядке, отсоедините разъем выключателя фонарей заднего хода и замкните куском проволоки.
Если теперь фонари горят, неисправен выключатель.
Но если фонари заднего хода не горят, то нет проводимости в проводе, идущем назад (при условии исправных ламп накаливания).

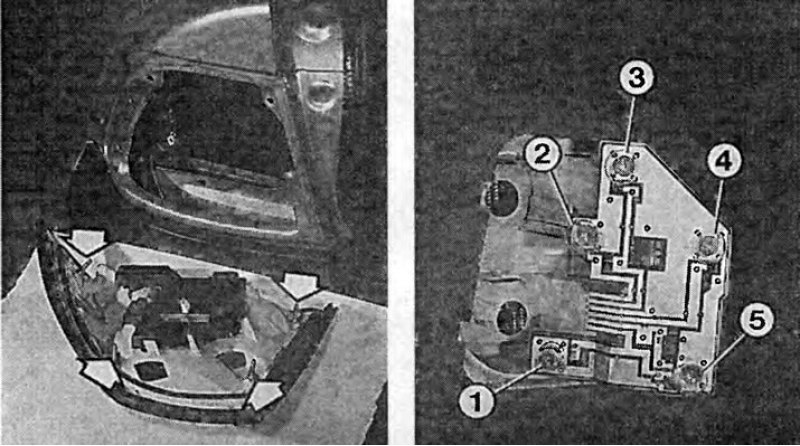

Слева: демонтированный левый задний фонарь. Стрелками показаны крепежные винты корпуса лампы.
Справа: на фотографии показана левая опора ламп в задней части автомобиля модели Limousine. В опоре мы обнаружим лампы; 1 - заднего фонаря; 2 - фонаря указателя по ворота; 3 - фонаря стоп-сигнала; 4 - фонаря заднего хода; 5 - противотуманного фонаря.
Фонари заднего хода включаются и выключаются выключателем (стрелка) вверху на механической коробке передач.
