Фонарь салона
Софитная лампа (10 Вт, длина 41 мм, форма К по стандарту ДИН) должна гореть при открытых дверях и соответствующем положении выключателя. Ток на нее поступает постоянно.
Отсоедините провод массы аккумулятора или выньте предохранитель фонаря салона, иначе существует опасность короткого замыкания.
Отожмите корпус лампы из выреза в потолке. Для этого вам нужны сильные ногти, широкая отвертка или плоская ручка ложки.
Автомобили без фонарей для чтения: выньте софитную лампу из крепежных выступов.
Перед установкой новой лампы чуть прижмите друг к другу крепежные язычки.
В автомобилях с фонарями для чтения: отсоедините разъем провода.
При установке лампы накаливания выньте из фиксаторов плафон.
В фонарь для чтения вам нужна лампа со стеклянным цоколем мощностью 5 Вт.
Дверной контактный выключатель фонаря для освещения салона
Фонарь салона в Vectra должен гореть при открытой двери. При закрытой двери он горит в том случае, если повернут выключатель Если фонарь салона не горит, то, возможно, неисправен дверной контактный выключатель. Он создает контакт с массой фонаря салона, постоянно находящегося под током, и тем самым замыкает электрическую цепь — лампа может гореть. Нарушения в работе дверного контактного выключателя могут возникнуть в том случае, если:
- заклинило в направляющей нажимной штифт выключателя или он погнулся. Замените выключатель;
- разъем провода отсоединился от выключателя. Чтобы разъем лучше держался, немного согните его и снова вставьте.
Сам дверной контактный выключатель привинчен к дверной стойке только одним винтом. При демонтаже вывинтите винт и выньте выключатель.

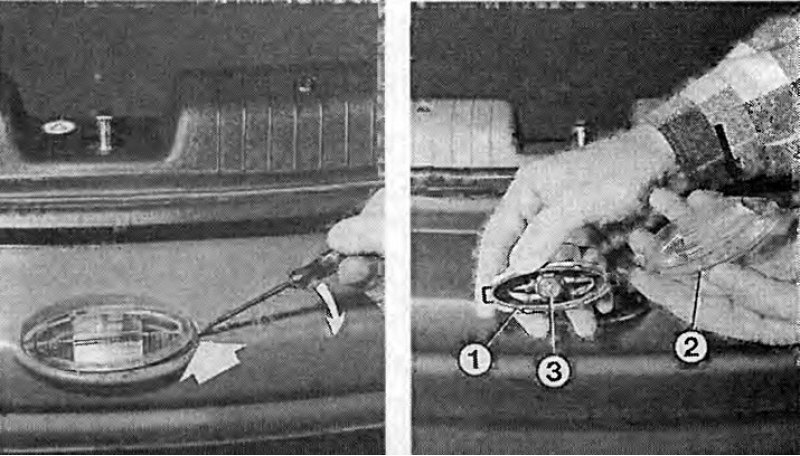

Демонтаж фонаря освещения номерного знака и замена лампы.
Слева: шлицевой отверткой выведите из паза крепежный выступ (стрелка) и выньте из выреза фонарь освещения номерного знака.
Справа: плафон (2) фонаря освещения номерного знака (3) отсоединяется после отжатия крепежного выступа (стрелка) от патрона (1).

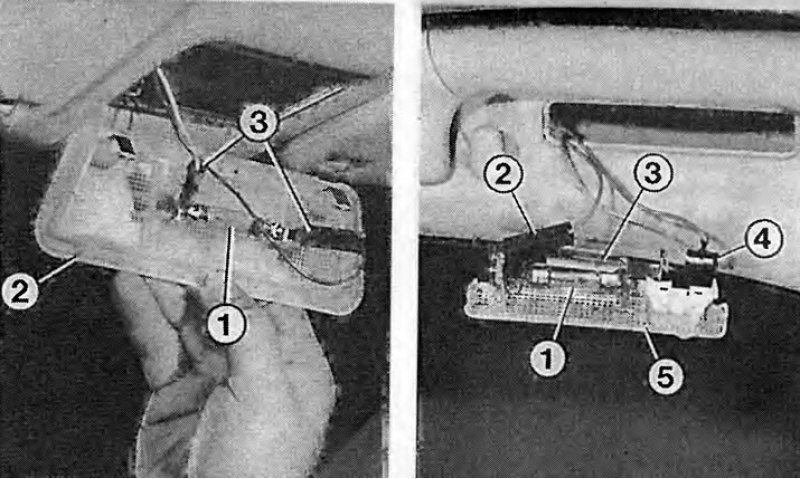

Слева: при снятом фонаре салона (2) видны: 1 - софитная лампа; 3 - соединительный разъем.
Справа: на фотографии показан демонтированный задний фонарь для чтения. Цифрами обозначены: 1 - софитная лампа; 2 - провод массы; 3 - крышка; 4 - соединительный разъем; 5 - корпус фонаря.
Задние фонари для чтения
Перед демонтажем заднего фонаря для чтения закройте дверь для того, чтобы фонарь не находился под напряжением.
Отвинтите поручень вместе с фонарем для чтения.
Отсоедините разъем провода.
Выньте из зажимов теплозащитный щиток над лампой накаливания.
Выньте из патрона и вставьте новую софитную лампу (10 Вт, длина 41 мм, форма К по стандарту ДИН).
Снова смонтируйте теплозащитный щиток и соединительный провод.
Привинтите поручень.
Фонарь багажника
Осветительное оборудование багажника состоит из одной 10-ти ваттной софитной лампы, длиной 41 мм, форма К по стандарту ДИН. Она находится в левой облицовке багажника. Соединение фонаря с массой обеспечивается через контактный выключатель в задней крышке.
Отвинтите контактный выключатель для того, чтобы фонарь багажника не находился под напряжением.
Просуньте руку через отверстие под фонарем салона и отожмите фонарь из облицовки.
Или вставьте отвертку сбоку в выемку на корпусе лампы и осторожно отожмите из выреза лампу.
После замены лампы накаливания вставьте корпус лампы на место — вначале стороной провода.
Снова привинтите контактный выключатель.

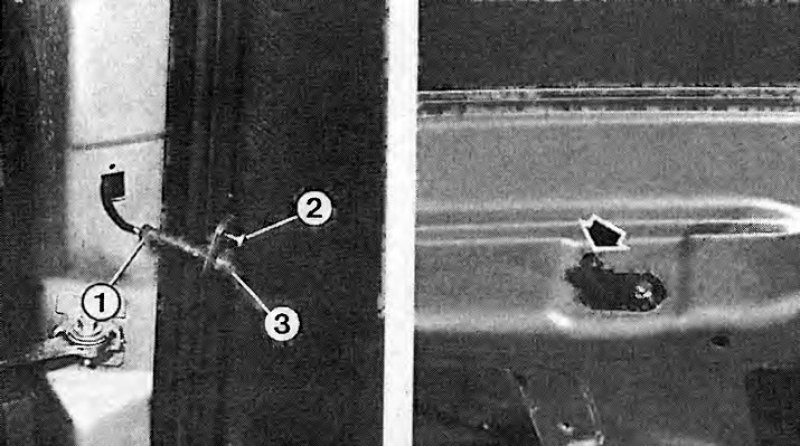

Слева: здесь демонтирован дверной контактный выключатель. Цифрами обозначены: 1 - соединительный разъем; 2 - крепежный винт; 3 - контактный штифт.
Справа: при открытии задней крышки контактный выключатель (стрелка) замыкает соединение с массой. Лампа в багажнике загорается.

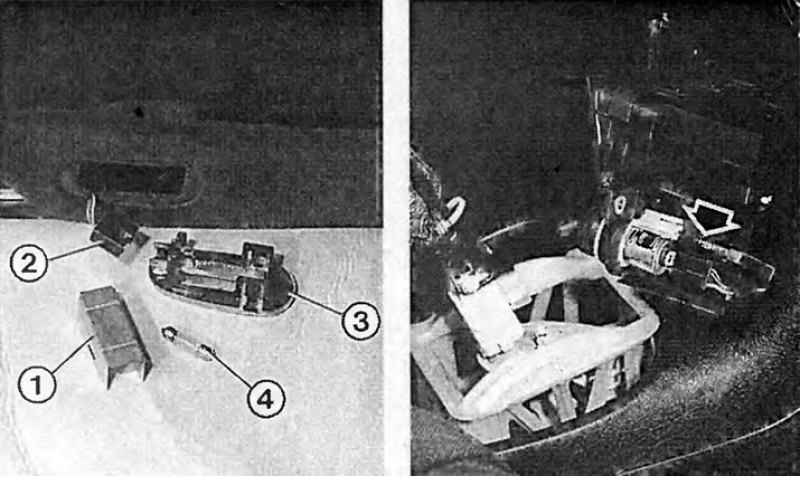

Слева: демонтированный фонарь в двери. Цифрами обозначены: 1 - крышка; 2 - соединительный разъем; 3 - плафон; 4 - софитная лампа.
Справа: освещение прикуривателя впереди при демонтированной пепельнице. Стрелкой показана лампа со стеклянным цоколем. Выньте лампу из цоколя и вставьте новую лампу.
Освещение пепельницы и прикуривателя
Лампочка со стеклянным цоколем в светящемся кольце прикуривателя через пластмассовое окошко одновременно освещает пепельницу.
Демонтируйте пепельницу с держателем для бутылок, см. главу о салоне.
Отсоедините разъем провода.
Деблокируйте патрон и выньте из отверстия.
Выньте лампу со стеклянным цоколем из патрона.
Вставьте новую лампочку.
Фонарь в двери
Корпус лампочки отожмите маленькой отверткой из облицовки двери.
Отсоедините разъем провода.
Снимите теплозащитный экран с корпуса лампы.
Выньте софитную лампу из фиксаторов и вставьте новую лампу.
