Освещение приборной доски
В этом разделе говорится об освещении индикаторных Приборов. Описание контрольных лампочек, которые также располагаются в приборной доске, вы найдете в главе «Инструменты и приборы».
Демонтируйте приборную доску, см. главу о приборах.
Сзади на приборной доске поверните влево и выньте два белых патрона ламп.
Выньте из патрона вставленные лампочки со стеклянными цоколями (2 Вт).
Вставьте новую лампочку, вставьте патрон в приборную доску и поверните вправо до упора.
Освещение выключателей света
Демонтируйте выключатель света, см. главу «Инструменты и приборы».
На обратной стороне выключателя света отвинтите отверткой патрон лампы.
Лампочка (0,5 Вт) прочно спаяна с патроном и продается как запчасти только в сборе.
Ввинтите новую лампочку и смонтируйте выключатель света.
Слева: приборная доска освещается тремя лампочками. При демонтаже поверните влево белый патрон на ¼ оборота и выньте. 1 — патрон лампы; 2 — лампа со стеклянным цоколем.
Справа: на обратной стороне выключателя света для его освещения находится лампочка мощностью 0,5 Вт.

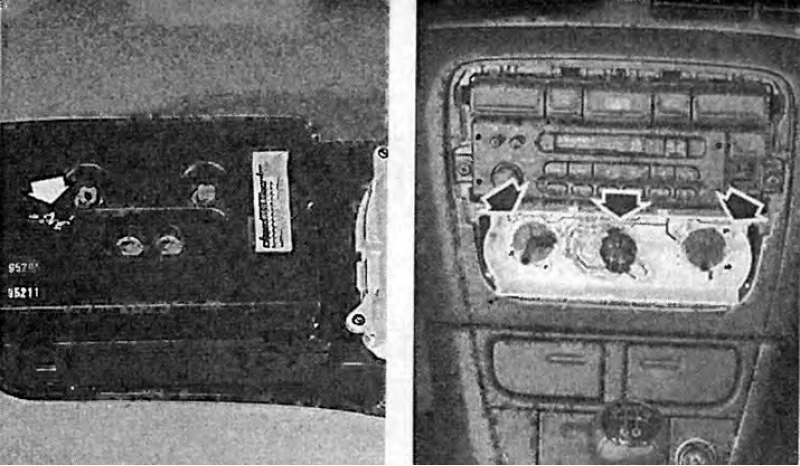

Слева: освещение дисплея в автомобилях с тройным информационным дисплеем. Стрелкой показана лампочка подсветки мощностью 2 Вт.
Справа: после демонтажа панели открываются три лампочки со стеклянным цоколем (стрелки) освещения регулировки отопления.
Освещение регулировки отопления
Осторожно выньте отверткой панель регулировки отопления/вентиляции из фиксаторов.
Снимите с модуля управления поворотный регулятор. Если нужно, воспользуйтесь обернутым тряпкой газовым ключом.
Выньте соответствующую лампу со стеклянным цоколем мощностью 1,2 Вт из патрона и вставьте новую лампочку.
Освещение дисплея
Демонтируйте приборную доску, см. главу «Инструменты и приборы».
Сзади на корпусе дисплея поверните влево и выньте соответствующий патрон лампы.
Выньте лампочку со стеклянным цоколем мощностью 3 Вт из патрона и вставьте новую лампочку.
В автомобилях с тройным дисплеем лампочки и патроны крепко соединены друг с другом и не могут отсоединяться У лампочек подсветки мощность 2 Вт, у контрольных лампочек — 1,2 Вт.
Освещение выключателей
У выключателей аварийной сигнализации, циркуляции воздуха, климатической установки, обогреваемого заднего стекла, обогреваемых сидений и стеклоподъемников с электроприводом имеется встроенное освещение. Замена лампочек невозможна. Либо нужно обходиться неосвещенным выключателем, либо нужно менять его в сборе.
Освещение ящика для перчаток
При открытии ящика для перчаток посредством контактного выключателя включается фонарь освещения ящика для перчаток. Фонарь получает ток только при включенном зажигании.
Для замены лампочки откройте ящик для перчаток.
Маленькой отверткой отожмите из выреза плафон.
Выньте из патрона софитную лампу (10 Вт, длина 41 мм, форма К по стандарту ДИН).
Вставьте новую лампочку и снова вдавите в вырез плафон.
Слева: узкой отверткой разделяются обе половины корпуса (1 и 3) освещения ключа. Так можно почистить контактную пружину (2) или батарейку (5), или заменить лампочку (4).
Справа: чтобы добраться до лампочки фонаря ящика для перчаток, нужно отжать из выреза корпус лампы. Цифрами обозначены: 1 - софитная лампа; 2 - соединительный разъем; 3 - плафон.
