Примечание: Перед началом работы см. Главу 3.
Снятие
Модели 14 NV и 16 SV
1. Отсоедините от аккумулятора отрицательный провод.
2. Отметьте положение каждого провода высокого напряжения, чтобы не перепутать их при установке, затем отсоедините провода от свеч зажигания (тяните за соединители). Так же отсоедините провод высокого напряжения от катушек зажигания.

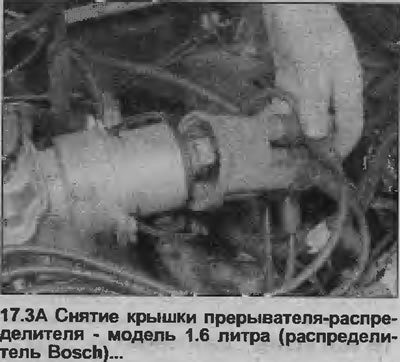

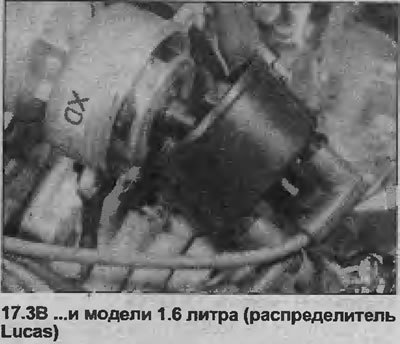

3. На распределителе Bosch с помощью отвертки снимите две пружинных скобы, и снимите крышку прерывателя-распределителя. На распределителе Lucas открутите два маленьких болта и снимите крышку (см. иллюстрации).
4. Бегунок распределителя просто посажен на конце вала распределителя.

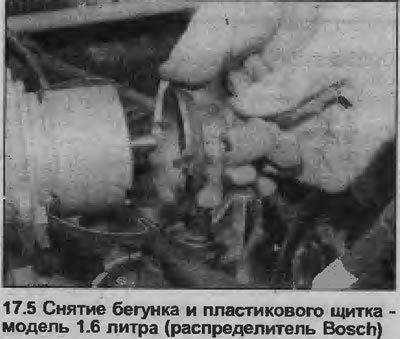

5. Если необходимо, на распределителе Bosch можно стянуть с конца пластиковый щиток, чтобы получить доступ к компонентам распределителя (см. иллюстрацию).
[Материал скопирован с онлайн-ресурса: autoinstruction.ru]
Другие модели
6. Действуйте, как описано в пунктах 1 и 2.
7. На моделях с двумя верхними распредвалами (кроме Х20 XEV), открутите два болта крепления, снимите крышку свечи зажигания с крышки распредвала.

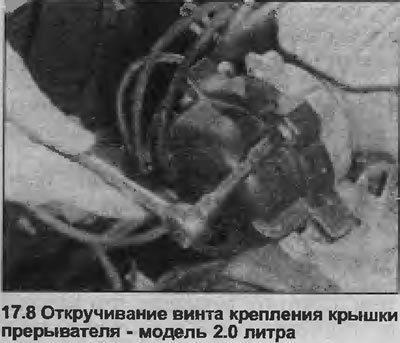

8. Открутите три винта крепления и извлеките крышку прерывателя-распределителя (см. иллюстрацию).

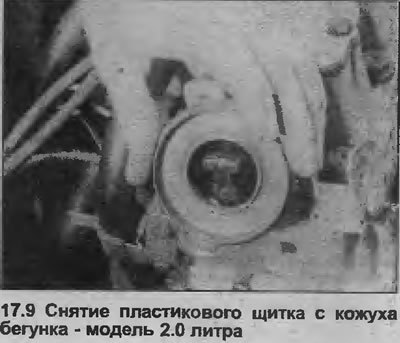

9. Извлеките пластиковый щиток из кожуха бегунка распределителя. Щиток установлен в кожухе, с кольцевым уплотнением в проточке по периферии. Освободите щиток, при этом следите за тем, чтобы не повредить бегунок распределителя (см. иллюстрацию).

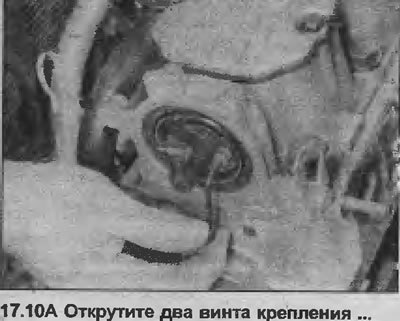

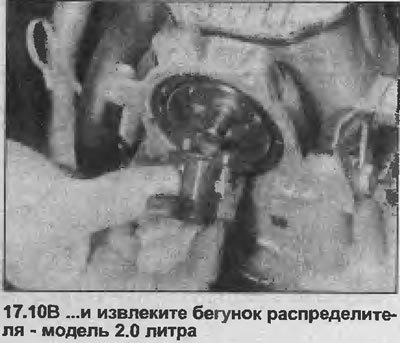

10. С помощью торцевого ключа открутите два винта крепления, извлеките бегунок распределителя, оставляя в кожухе металлическую ступицу ротора (см. иллюстрации).
11. Проверьте состояние кольцевого уплотнения на пластиковом щитке, замените если необходимо.
Установка
12. Производите установку в обратной последовательности. Помните о том, что бегунок распределителя можно установить только в одном положении. Если необходимо, поверните металлическую ступицу ротора так, чтобы отверстия под винт совместились с отверстиями в бегунке распределителя и конце распредвала. Следите за тем, чтобы были правильно соединены провода высокого напряжения.
