Снятие
1. Отсоедините от аккумулятора отрицательный провод.
2. Поддомкратьте автомобиль и установите его на осевых подпорках.
3. На моделях с каталитическим конвертером открутите четыре гайки и снимите теплоизоляционный щит центральной секции выхлопной трубы.
4. На всех моделях с одним верхним распредвалом (SOHC) измерьте длину выступающей из регулятора части нарезного наконечника тросика ручного тормоза (на торсионной балке), затем ослабьте регулятор и отсоедините тросик от приводящей тяги рычага ручного тормоза. Снимите резиновое уплотнительное кольцо с днища и приводящей тяги.
5. На моделях с двумя верхними распредвалами (DOHC) измерьте длину выступающей из уравнивателя части нарезного наконечника тросика ручного тормоза, затем открутите крепежную гайку и отсоедините уравниватель от приводящей тяги рычага ручного тормоза. Снимите резиновое уплотнительное кольцо с днища и приводящей тяги.
6. Снимите переднее пассажирское сидение как описано в Разделе 11.
7. Снимите заднюю часть центрального пульта как описано в Разделе 11.
8. Болты крепления рычага ручного тормоза к полу доступны через прорези в коврике. Если прорезей нет, или аккуратно сделайте их сами, или выпустите и отогните коврик.

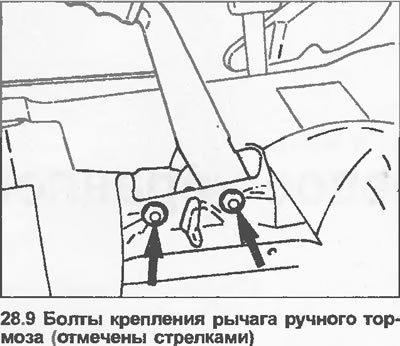

9. Открутите монтажные болты и приподнимите рычаг достаточно, чтобы отсоединить электропроводку выключателя контрольной лампы ручного тормоза (см. иллюстрацию).
10. Отсоедините электропроводку и снимите рычаг и его приводящую тягу.
11. Изношенный зубчатый сегмент храповика можно заменить, выбив монтажную втулку из рычага ручного тормоза с помощью металлического стержня или болта подходящего диаметра.
12. Установите новые втулку и сегмент.
13. Если требуется, установите новую защелку, высверлив заклепку поворотной оси (см. иллюстрацию).
14. Прикрепите новую защелку новой заклепкой, чтобы защелка могла двигаться свободно.
15. Чтобы снять выключатель контрольной лампы ручного тормоза со сборки рычага, открутите болт крепления.
Установка
16. Производите установку в обратной последовательности, уделяя внимание следующему.
17. Установите заднюю часть центрального пульта, как описано в Разделе 11.
18. Установите переднее пассажирское сидение как описано в Разделе 11.
19. На моделях с двумя верхними распредвалами (DOHC) прикрепите уравниватель к приводящей тяге рычага ручного тормоза новой самоконтрящей гайкой и накрутите гайку на наконечник тросика в положение, отмеченное перед снятием.
20. На моделях с одним верхним распредвалом (SOHC) зажмите регулятор тросика, чтобы выступающая нарезная часть была измеренной перед снятием длины.
21. Прежде чем опустить автомобиль на колеса отрегулируйте ручной тормоз (Глава 26).
