Панели отделки ниши для ног
Снятие
1. Нижние панели отделки ниши для ног со стороны пассажира и водителя прикреплены пластиковыми скобами, со стяжками винтового типа.

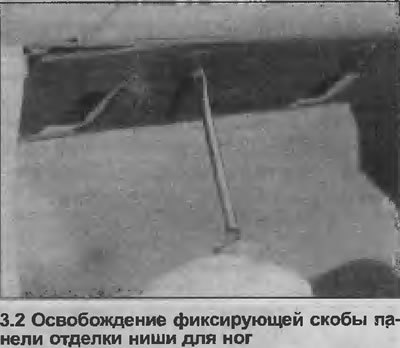

2. Чтобы снять панель, используйте отвертку для поворачивания головок скоб на 90° (см. иллюстрацию), затем извлеките панель.
Установка
3. Установку производите в обратной последовательности.
Нижняя панель отделки со стороны водителя
Снятие
4. Откройте откидную створку, закрывающую блок предохранителей, чтобы открыть четыре нижних крепежных винта приборной панели.

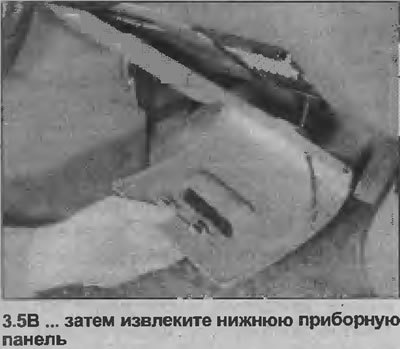

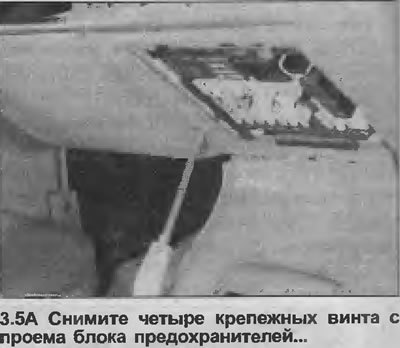

5. Снимите четыре винта, затем опустите панель и потяните ее к двери водителя, чтобы вытащить две фиксирующих скобы. Снимите панель (см. иллюстрации).
Установка
6. Установка производится в обратной последовательности.
Кожухи рулевой колонки
Снятие

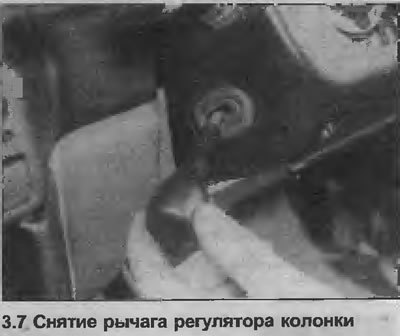

7. На моделях с регулируемым наклоном рулевой колонки, переместите ее в полностью поднятое положение, затем открутите рычаг регулятора (см. иллюстрацию).
8. Поверните рулевое колесо по мере необходимости, чтобы открыть одну из передних крышек винта крепления кожуха рулевой колонки.

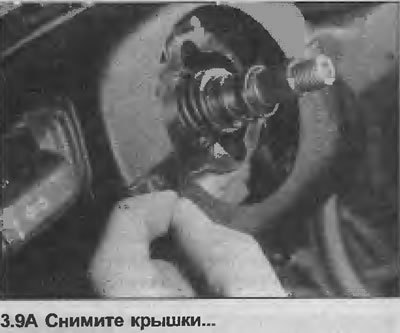

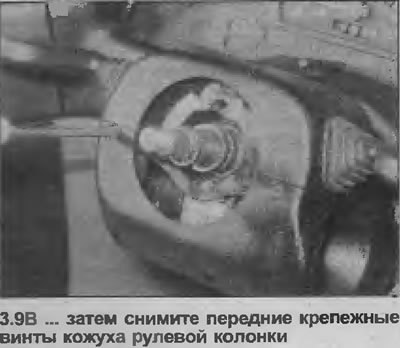

9. Снимите крышку и удалите винт крепления кожуха, затем поверните рт левое колесо, чтобы удалить оставшиеся крышку и винт, который будут удалены (см. иллюстрации).

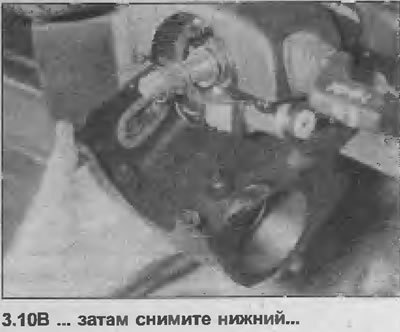

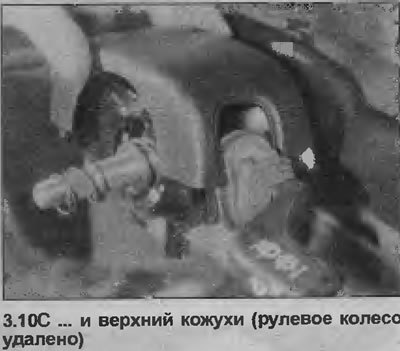

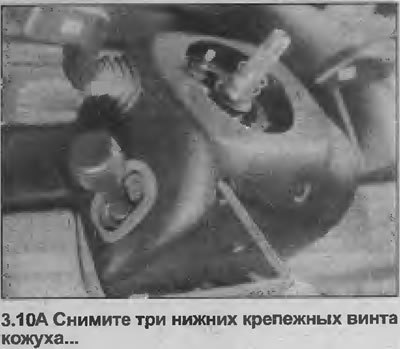

10. Снимите три крепежных винта с обратной стороны снизу кожуха колонки, затем снимите нижний и верхний кожу хи (см. иллюстрации).
Установка
11. Установка производится в обратной последовательности, но при этом убедитесь, что защитные чехлы попадают в прорези в верхнем кожухе.
Нижняя панель отделки щитка приборов
Снятие
12. Снимите кожухи рулевой колонки, как описано выше в этой Главе.

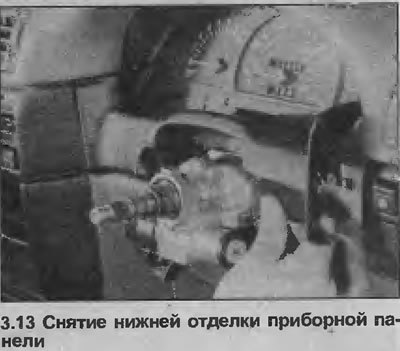

13. Панель крепится скобами с обоих концов, которые снимаются потянув за концы панели (см. иллюстрацию). Это хитрое действие, чтобы вытащить оба конца, панель должна быть слегка согнута в центре. Проявите большую осторожность, поскольку панель может быть легко сломана.
Установка
14. Установка производится в обратной последовательности.
Верхняя панель отделки щитка приборов
Снятие
15. Снимите нижнюю панель отделки щитка приборов, как описано выше в этой Главе.

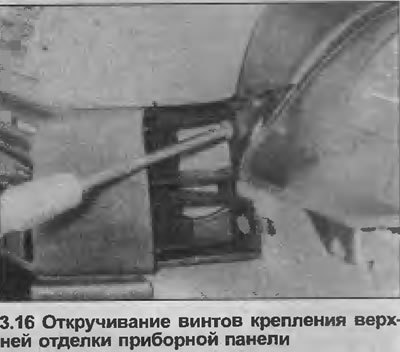

16. Извлеките два нижних крепежных винта панели отделки, по одному с каждого конца, помня о том, что винт с левой резьбой также крепит панель управления отопителем (см. иллюстрацию).

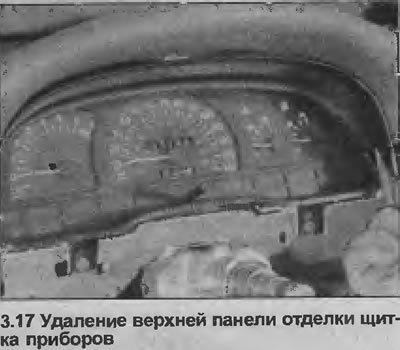

17. Снимите панель отделки с приборной панели (см. иллюстрацию).
Установка
18. Установка производится в обратной последовательности.
Панель переключателя освещения
Снятие
19. Снимите верхние и нижние панели отделки щитка приборов, как описано выше в этой Главе.

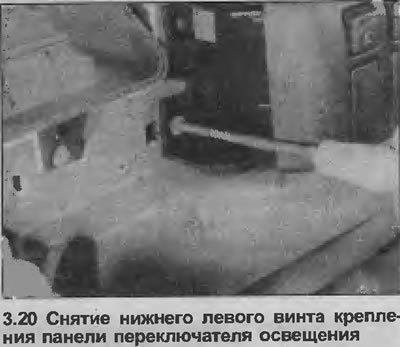

20. Снимите оставшийся винт крепления с левой стороны панели переключателя освещения (см. иллюстрацию)
21. Снимите панель переключателей освещения со щитка приборов, чтобы снять фиксирующие скобы с правой стороны.

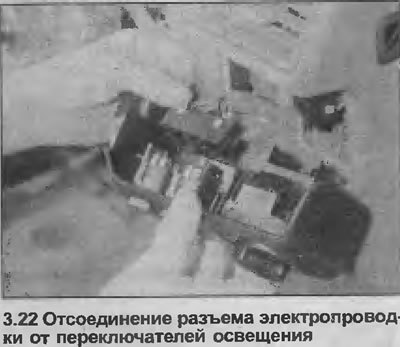

22. Убедитесь, что отрицательный провод аккумулятора отсоединен, затем отсоедините разъемы электропроводки от выключателей и снимите панель выключателя (см. иллюстрацию).
Установка
23. Установка производится в обратной последовательности
Панель радио
Снятие
24. Снимите радио, как описано в Разделе 12.
25. Снимите нижние и верхние панели отделки щитка приборов, как описано выше в этой Главе.
26. Снимите нижний винт крепления с правой стороны панели управления отопителем
27. Снимите с панели часы или бортовой компьютер, в зависимости от модели, как прописано в Разделе 12, если необходимо.
28. Снимите два крепежных винта панели управления отопителем из проема для часов/ бортового компьютера.

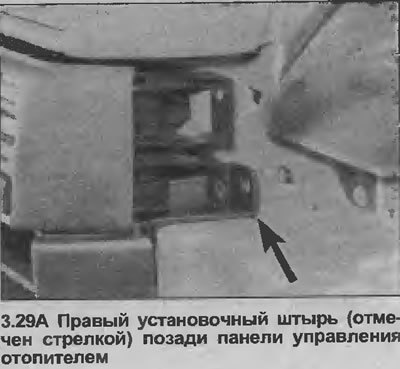

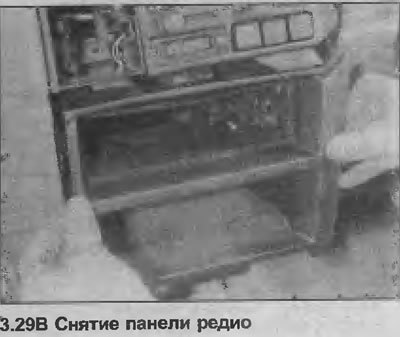

29. Аккуратно вытолкните панель управления отопителем вперед, в пределах длины проводов, затем достаньте ее из панели. Это хитрое действие, так как установочные штыри панели радио находятся позади установочных штырей панели управления отопителем (см. иллюстрации). Следите за тем, чтобы не деформировать тросики управления отопителя.

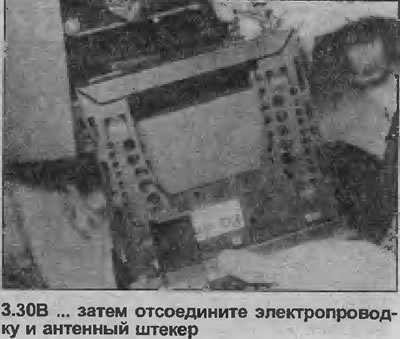

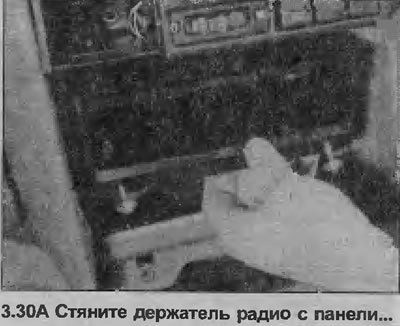

30. Со снятой панелью, держатель радио может быть удален, если потребуется, открутив два крепежных винта, затем потонув держатель вперед, чтобы отсоединить электропроводку и антенный разъем (см. иллюстрации).
Установка
31. Установка производится в обратной последовательности, следя затем, чтобы не повредить компоненты управления отопителем.
Бардачок в сборе
Предупреждение: Если установлена пневмоподушка, читайте предупреждение в Разделе 12, прежде чем начать работу.
Снятие

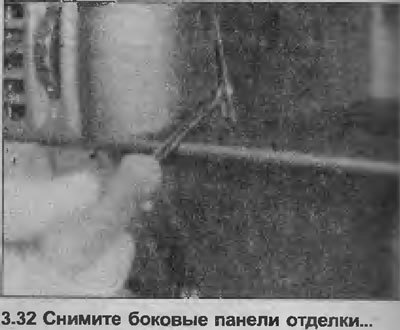

32. С помощью отвертки, аккуратно снимите боковые панели отделки с багажной полки пассажира (см. иллюстрацию).

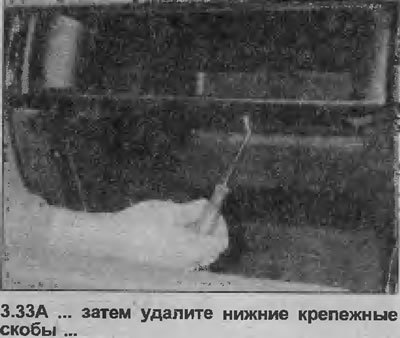

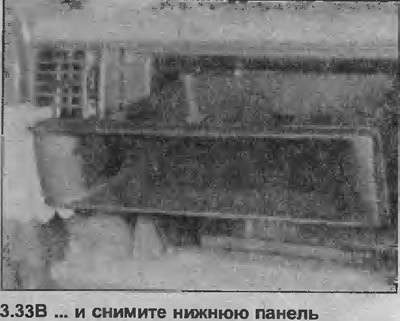

33. Откройте бардачок, затем с помощью отвертки, достаньте две нижние крепежные скобы в задней части полки и снимите ее (см. иллюстрации).

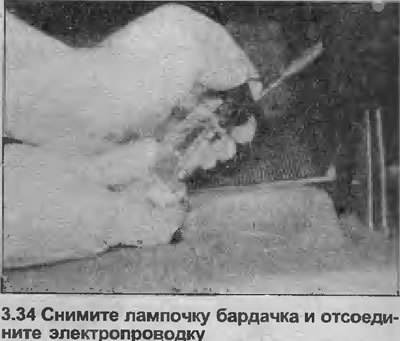

34. Где применяется, снимите лампочку освещения бардачка и отсоедините электропроводку (см. иллюстрацию).

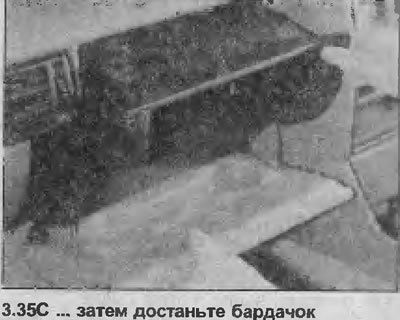

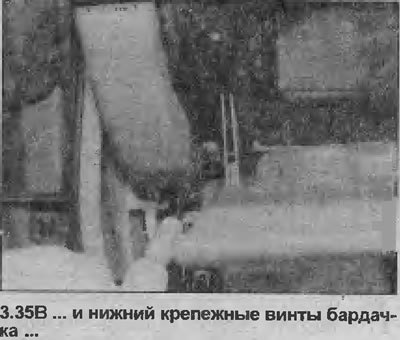

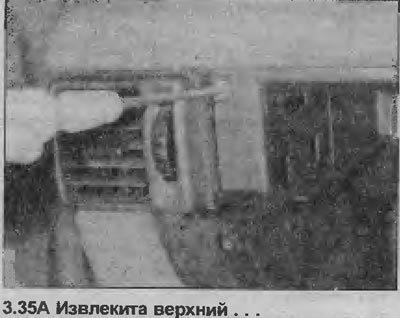

35. Извлеките два верхних и два нижних крепежных винта, затем снимите бардачок в сборе с панели (см. иллюстрации).
Установка
36. Установка производится в обратной последовательности, но где применяется, протяните электропроводку через проем для лампочки бардачка.
