Примечание: В течение 1989 г. некоторые автомобили были выпущены с т правильно установленной тормоз педалью (приблизительно на 15.0 выше педали сцепления вместо обычно положения на 4.0 мм ниже ее). Добиться правильной высоты установки педали можно, отрегулировав рабочую длину вилки вакуумного усилителя как описано пунктах 15 и 16.
Снятие
1. Отсоедините от аккумулятора отрицательный провод.
2. Работая в салоне, снимите нижнюю панель отделки из ниши для ног водителя.
3. Отключите соединитель электропроводки от выключателя фонарей стоп-сигнала, затем открутите выключатель против часовой стрелки и снимите его с кронштейна.
4. Стяните пружинную скобу с правого конца шарнирного пальца, крепящего вилку усилителя к педали.
5. С помощью плоскогубцев открепите конец возвратной пружины от педали и снимите шарнирный палец, крепящий вилку усилителя к педали.
6. Снимите обтекатель лобового стекла как описано в Разделе 11, затем снимите мотор и тягу стеклоочистителя как описано в Разделе 12.
7. Снимите расширительный бачок охлаждающей жидкости как описано в Разделе 3.
8. Отсоедините вакуумную трубку от усилителя тормоза.
9. Открутите две крепежные гайки и аккуратно снимите главный тормозной цилиндр со стоек на усилителе. Слегка переместите главный цилиндр вперед, следя за тем, чтобы не деформировать тормозные трубки.

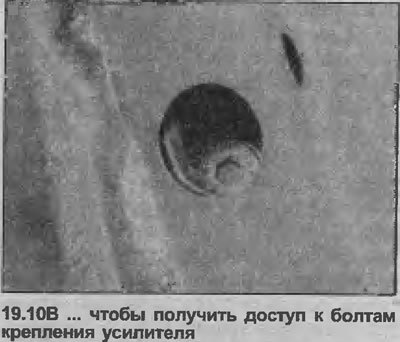

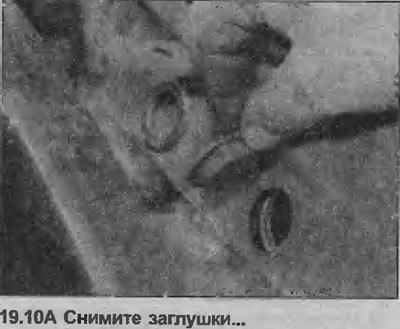

10. Снимите две заглушки, закрывающие болты крепления усилителя (см. иллюстрации).

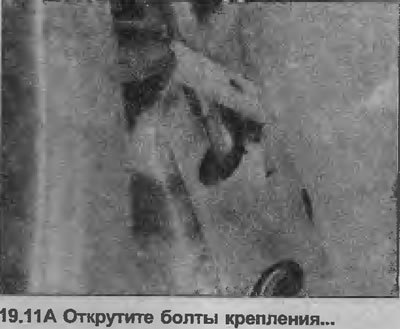

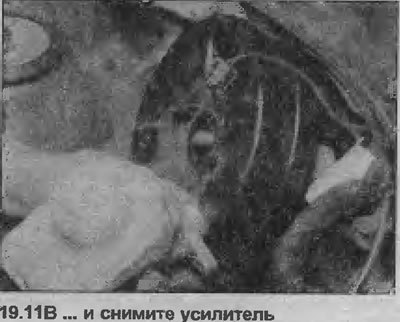

11. Открутите болты крепления усилителя с помощью торцевого ключа и извлеките их, затем снимите усилитель с перегородки (см. иллюстрации).
Информация скопирована с сайта autoinstruction.ru
12. Если требуется, снимите с усилителя крепежный кронштейн, открутив четыре крепежные гайки. Обратите внимание, что кронштейн посажен па усилитель с помощью герметика.
13. Перебрать усилитель невозможно, если он неисправен, замените блок.
Установка
14. Перед установкой усилителя убедитесь, что рабочая длина вилки правильна, как описано ниже.

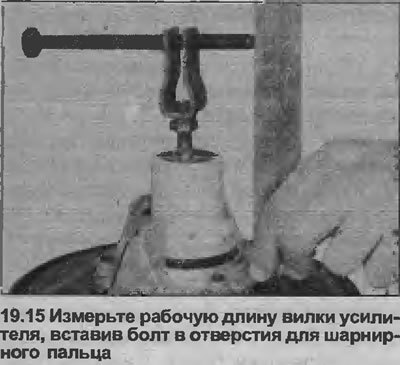

15. Измерьте расстояние от торца корпуса усилителя до центра отверстия под шарнирный палец в вилке. Расстояние должно быть 144.0 мм Чтобы облегчить измерение, вставьте болт или стержень подходящего диаметра через отверстия под шарнирный палец и пометьте его центр (см. иллюстрацию).
16. Если необходима регулировка, ослабьте контргайку и вращайте вилку, чтобы добиться нужной длины, затем зажмите контргайку.
17. Где применяется, покройте контактные поверхности усилителя и крепежного кронштейна герметиком, затем установите кронштейн на усилитель и зажмите крепежные гайки усилием затяжки регламентированным Спецификациями.
18. Покройте резьбу болтов крепления усилителя блокирующим составом, затем установите усилитель на перегородку и зажмите болты.
19. Установите заглушки болтов крепления усилителя.
20. Установите на усилитель главный цилиндр и зажмите крепежные гайки усилием затяжки, регламентированным Спецификациями.
21. Соедините вакуумную трубку с усилителем.
22. Установите расширительный бачок охлаждающей жидкости как описано в Разделе 3.
23. Установите мотор и тягу стеклоочистителя как описано в Разделе 12 затем установите обтекатель лобового стекла.
24. Далее производите установку в обратной последовательности. В заключение, проверьте работу усилителя как описано в Главе 18.
