Снятие
1. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.
2. На моделях Универсал, оборудованных системой регулировки заднего дорожного просвета снимите крышку правого заднего комбинированного фонаря в багажном отделении и через клапан стравите давление из системы. Отсоедините от амортизатора воздушную трубку.
3. В салоне автомобиля полностью отпустите рычаг стояночного тормоза и снимите с него защитный чехол. Отдайте регулировочную гайку и снимите ее с первичной секции приводного троса стояночного тормоза.

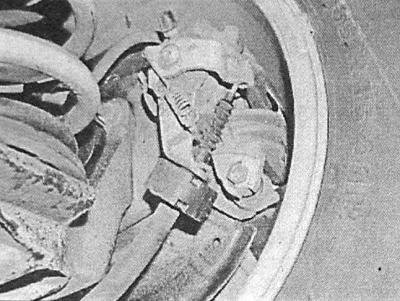

4. На моделях с дисковыми тормозными механизмами задних колес отверткой отожмите исполнительные рычаги стояночного тормоза на суппортах и отсоедините от них приводные тросы. Отпустите фиксаторы и высвободите оболочки тросов из опорных кронштейнов на суппортах. Высвободите тросы из промежуточных фиксаторов на соединителе рычагов.
5. На моделях с задними барабанными тормозными механизмами отсоедините короткие задние тросы от наконечников перед тормозными барабанами.
6. На моделях, оборудованных ABS, высвободите электропроводку колесных датчиков из фиксаторов на тыльной стороне ступиц и торсионной балке.
7. На моделях, оборудованных клапаном-регулятором давления в контуре задних тормозных механизмов, отсоедините натяжную пружину.
8. С целью минимизации потерь гидравлической жидкости снимите крышку с резервуара ГТЦ, подложите под нее полиэтилен, наверните на место и плотно затяните.
9. Отпустите штуцерные гайки и отсоедините тормозные трубки от шлангов с обеих сторон автомобиля. Снимите фиксирующие пластины. Сразу же закупорьте открытые концы штуцерных разъемов с целью предотвращения попадания в систему грязи.
Источник расположен на сайте [AutoInstruction.ru]
10. Подоприте балку двумя тележечными домкратами, с целью распределения нагрузки проложив головки последних деревянными брусками.
Можно обойтись и одним домкратом, однако тогда придется прибегнуть к помощи ассистента.
11. Выверните нижние крепежные болты и отсоедините оба амортизатора от продольных рычагов подвески.
12. Осторожно опустите торсионную балку насколько возможно вниз и снимите винтовые пружины подвески с резиновыми седлами. Обратите внимание, что верхние седла оборудованы встроенными отбойниками.

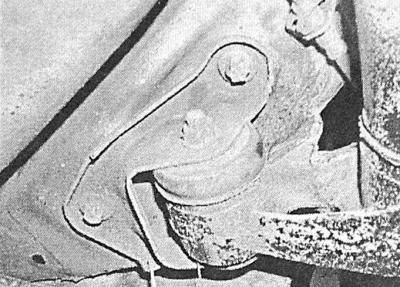

13. Проверьте надежность фиксации балки домкратами, затем выверните болты кронштейнов крепления передних резинометаллических шарниров продольных рычагов балки к днищу автомобиля.
14. Опустите балку и извлеките ее из-под автомобиля.
15. В случае необходимости детали тормозных механизмов могут быть сняты с балки (см. Главу Тормозная система). Описание процедуры снятия ступичных сборок см. Снятие и установка задней ступичной сборки.
16. В случае необходимости снимите с балки резинометаллические шарниры (см. Замена резинометаллических шарниров продольных рычагов торсионной балки).
Установка
1. Установите снятые на балку компоненты (см. соответствующие Разделы настоящей Главы и Главы Тормозная система).
2. Проверьте состояние резьбы стационарно закрепленных гаек в кронштейнах крепления шарниров, в случае необходимости прогоните резьбу метчиком соответствующего размера.
3. Установите балку на тележечный домкрат(ы) и заведите ее под автомобиль.
4. Поднимите балку в штатное положение и вверните болты крепления резинометаллических шарниров, - не затягивайте пока болты окончательно.
5. Выставьте балку на домкрате таким образом, чтобы расстояние между опорными поверхностями пружин на рычагах и кузовных элементах составляло 168 ±10.0 мм (модели Седан и Хэтчбэк)/ 198 ±10.0 мм (прочие модели), затем болты крепежных кронштейнов шарниров и вновь затяните их, на этот раз с требуемым усилием, затем дотяните их на оговоренные в Спецификациях углы.
6. Посадите на пружины резиновые седла и установите пружины на балку.
7. Поднимите балку настолько, чтобы появилась возможность установки болтов крепления амортизаторов.
8. Соедините тормозные трубки со шлангами, затяните штуцерные гайки с требуемым усилием, затем установите фиксирующие пластины.
9. На моделях, оборудованных клапаном-регулятором давления в задних тормозных контурах, установите фиксатор и пружину и затяните крепежный болт с требуемым усилием (см. Спецификации к Главе Тормозная система).
10. На моделях с ABS закрепите электропроводку в промежуточных фиксаторах на балке и подсоедините ее к колесным датчикам.
11. На моделях с барабанными тормозными механизмами задних колес восстановите исходное подсоединение коротких секций приводных тросов.
12. На моделях с дисковыми задними тормозами подсоедините тросы привода стояночного тормоза к исполнительным на суппортах, - не забудьте зафиксировать тросы в опорных кронштейнах.
13. Прокачайте тормозную систему (см. Главу Тормозная система).
14. Произведите регулировку привода стояночного тормоза (см. Главу Тормозная система), затем установите на рычаг защитный чехол.
15. На моделях Универсал, оборудованных системой регулировки заднего дорожного просвета поднимите давление в системе до 0.8 бар, затем отрегулируйте его в соответствии со степенью загрузки автомобиля и установите крышку заднего комбинированного фонаря.
16. Установите колеса и опустите автомобиль на землю.
