Полезный совет: Снимать балку задней подвески необходимо с помощниками, которые будут придерживать и опускать балку задней подвески.
1. Балку задней подвески (рис. 7.6) удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, поднимите заднюю часть автомобиля, установив под балку домкрат. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.
2. Снимите задние колеса.

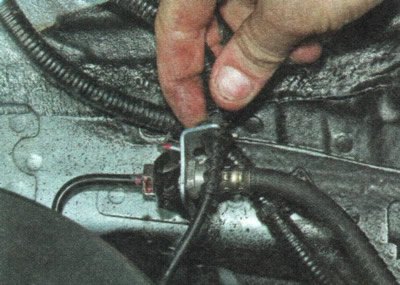

3. Выведите из держателя на кузове провод датчика частоты вращения колеса.

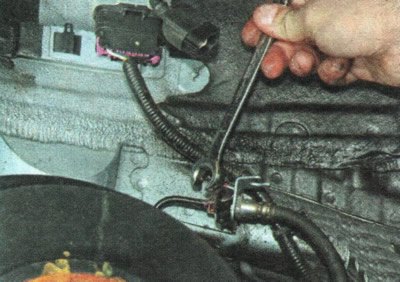

4. Отверните гайку крепления тормозной трубки рабочего цилиндра...

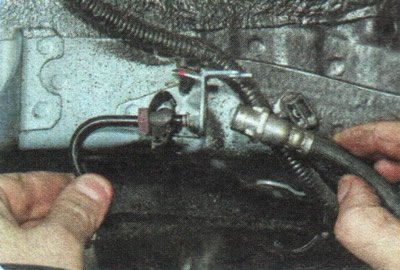

5. ...и отсоедините левый тормозной шланг от кронштейна. Заглушите отверстие в наконечнике шланга для предотвращения вытекания тормозной жидкости.
6. Аналогично отсоедините и заглушите правый тормозной шланг.

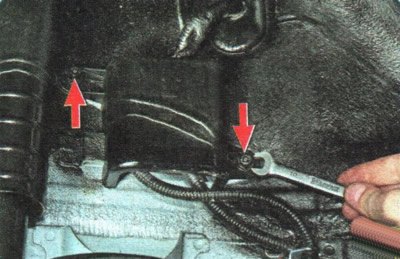

7. В арке заднего колеса отверните две гайки защитной крышки...

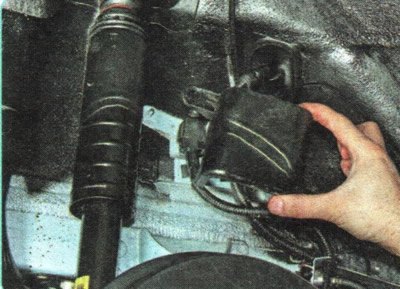

8. ...и снимите крышку электрического разъема жгута датчика частоты вращения колеса.

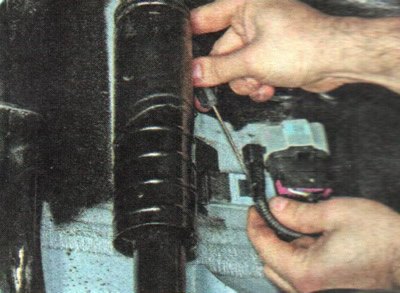

9. Сожмите фиксатор и разъедините колодку датчика.

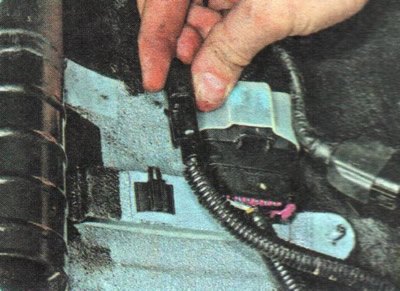

10. Отсоедините колодку датчика от держателя на кузове.
11. Аналогично отсоедините колодку датчика с другой стороны.

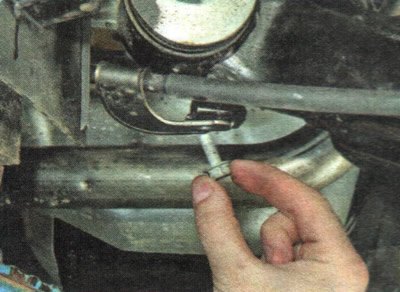

12. Выверните болт крепления держателя оболочки троса привода стояночного тормоза к кронштейну рычага задней подвески.

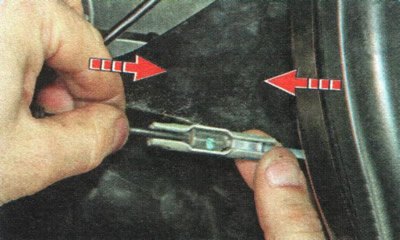

13. Вдвиньте наконечник троса в соединительную втулку...
(Посмотрите оригинал на портале www.autoinstruction.ru)

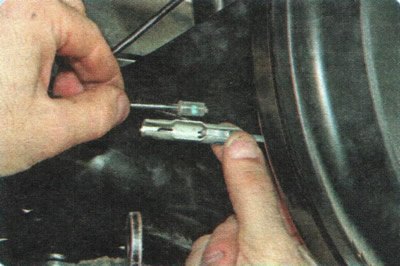

14. ...и разъедините трос.
15. Аналогично разъедините второй трос и отведите его в сторону.

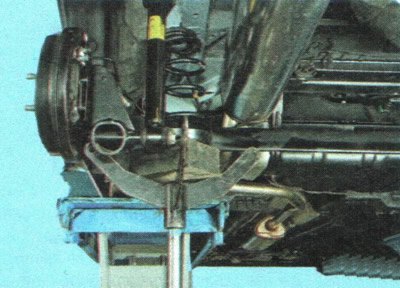

16. Установите под соответствующий рычаг заднего моста опору и опустите автомобиль, слегка нагрузив подвеску. При работе на смотровой канаве эта операция не требуется.

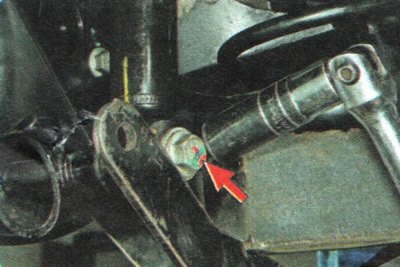

17. Выверните болт нижнего крепления амортизатора...

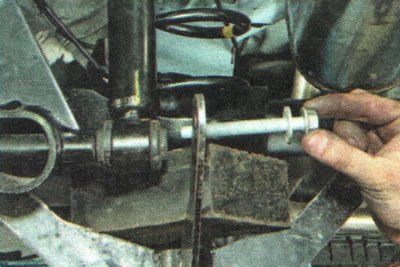

18. ...и извлеките его из проушины амортизатора.

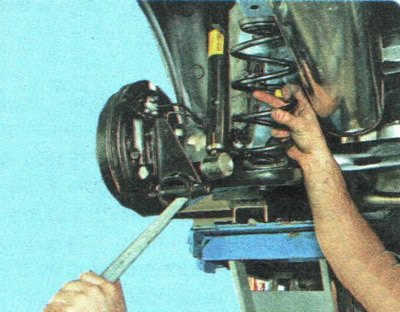

19. Плавно опустите рычаг, снимите пружину задней подвески, а также ее верхнюю и нижнюю прокладки (см. «Замена пружины задней подвески»).
20. Аналогично отсоедините амортизатор и снимите пружину с другой стороны.

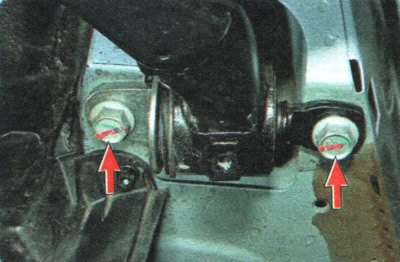

21. Выверните с каждой стороны по два болта крепления шарниров рычагов задней подвески к кузову...

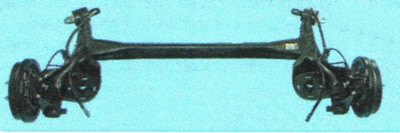

22. ...и снимите балку в сборе с тормозными механизмами задних колес.
23. При необходимости снимите с балки ступицы (см. «Замена ступицы заднего колеса») и тормозные механизмы задних колес (см. «Тормозные механизмы задних колес»).
24. Установите балку задней подвески в последовательности, обратной снятию. Окончательно затяните болты крепления нижних проушин амортизатора на автомобиле, стоящем на земле.
25. После установки балки прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы») и при необходимости отрегулируйте стояночный тормоз (см. «Регулировка привода стояночного тормоза»).
