Рекомендация. Снимать балку задней подвески необходимо с помощниками, которые будут придерживать и опускать балку задней подвески.
Внимание! Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 90 Н·м.
Вам потребуются: ключи «на 10», «на 15», «на 17», «на 19» (два), специальный ключ «на 10» для отворачивания гаек тормозных трубопроводов, круглогубцы.
1. Снимите задние колеса.
2. Отсоедините по одному тормозному шлангу с обеих сторон от трубопроводов на балке задней подвески (см. «Замена тормозных шлангов») и заглушите отверстия шлангов.

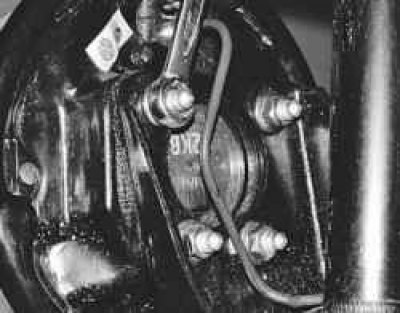

3. Отверните с обеих сторон по четыре гайки крепления цапф…
4. …и снимите цапфы в сборе с тормозными барабанами.
5. Отверните гайку крепления трубопровода к рабочему тормозному цилиндру (см. «Замена рабочего тормозного цилиндра тормозного механизма заднего колеса»)…

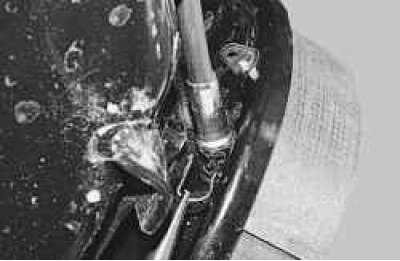

6. …снимите скобу крепления троса стояночного тормоза к тормозному щиту…
7. …отсоедините наконечник троса от разжимного рычага…
Оригинал можно просмотреть на сайте (www.autoinstruction.ru)

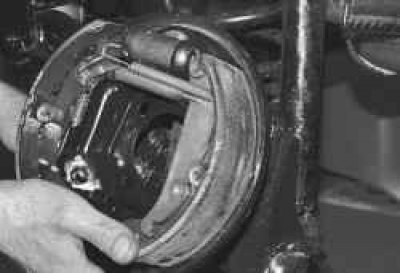

8. …и снимите щит заднего тормоза в сборе.
9. Аналогично снимите щит заднего тормоза с противоположной стороны автомобиля.

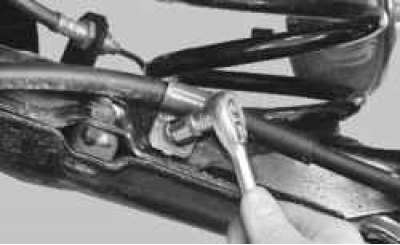

10. Отверните гайку крепления…
11. …и отсоедините держатель троса привода стояночного тормоза от рычага задней подвески.
12. Аналогично отсоедините вторую ветвь троса с противоположной стороны автомобиля.

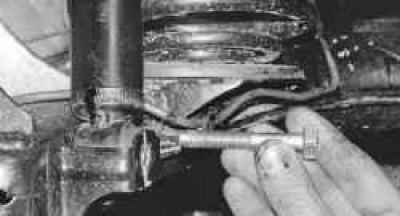

13. Выверните и извлеките болты нижних креплений амортизаторов.

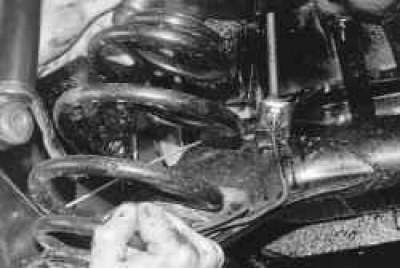

14. Плавно опустите балку и снимите пружины задней подвески и их верхние и нижние прокладки (см. «Замена пружины задней подвески»).
15. Освободив фиксаторы, снимите тормозные трубопроводы с балки (см. «Замена тормозных трубок»).
16. Выведите тормозные шланги из кронштейнов балки, сняв предварительно скобы крепления (см. «Замена тормозных шлангов»).

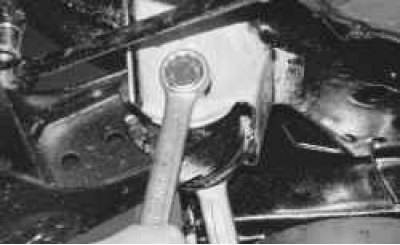

17. Отверните гайки болтов крепления балки к кузову, удерживая болты от проворачивания вторым ключом; извлеките болты…
18. …и снимите балку в сборе со стабилизатором поперечной устойчивости.
19. При необходимости снимите стабилизатор аналогично его снятию на автомобиле (см. «Замена стабилизатора поперечной устойчивости задней подвески») и выпрессуйте сайлентблоки (см. «Замена сайлентблоков рычагов задней подвески»).
20. Установите балку задней подвески в порядке, обратном снятию. Окончательно затягивайте гайки болтов крепления балки на автомобиле, стоящем на земле.
21. После установки балки прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы») и при необходимости отрегулируйте стояночный тормоз (см. «Регулировка привода стояночного тормоза»).
