Для российского рынка автомобили Opel Astra J оснащают линейкой бензиновых двигателей рабочим объемом 1,4 и 1,6 л: 1,4 ECOTEC A14 XER (100 л.с.); 1,6 ECOTEC A16 XER (115 л.с.); 1,4 Turbo ECOTEC A14 NET (140 л.с.); 1,6 Turbo ECOTEC A16 LET (180 л.с.).
Автомобиль выпускают с кузовом пятидверный хэтчбек, трехдверный хэтчбек (GTC), седан, универсал.
Автомобиль комплектуют пятиступенчатой механической или шестиступенчатой автоматической (кроме автомобилей с двигателями A14 XER) коробкой передач.
В России автомобиль предлагают в трех базовых комплектациях: Essentia, Active (Enjoy) и Cosmo.
Рис. 1. Габаритные размеры автомобиля
Комплектации включают в себя следующие наборы опций:
- Essentia. Тканевая обивка салона и дверей, дистанционное управление центральным замком, сиденье водителя с регулировкой по высоте, заднее сиденье, складываемое в пропорции 40:60, крепления ISOFIX на задних сиденьях, боковые зеркала заднего вида с электроприводом и электрообогревом, электрические стеклоподъемники передних дверей, защита картера двигателя, электроусилитель рулевого управления, регулировка рулевой колонки по высоте и вылету, трехспицевое рулевое колесо, системы ABS и ESP, фронтальные и боковые подушки безопасности, боковые шторки безопасности, иммобилизатор, противоугонная сигнализация, галогеновые фары, корректор света фар с ручным управлением, стальные диски колес размером 6,5Jx16 с декоративными колпаками, малоразмерное 16-дюймовое запасное колесо, автомагнитола CD300 с функцией чтения MP33файлов (четыре динамика), косметическое зеркало в противосолнечном козырьке пассажира, легкая тонировка всех стекол;
- Active (Enjoy). Перечисленное выше для комплектации Essentia и дополнительно: кондиционер, внутреннее зеркало заднего вида с функцией автоматического затемнения, управление аудиосистемой на рулевом колесе, бортовой компьютер, круиз-контроль, противотуманные фары, колесные диски стальные, структурные 7,0х17, автоматический корректор света фар, автомагнитола CD400 (7 динамиков, CD-проигрыватель с функцией MP3), косметические зеркала с подсветкой в обоих противосолнечных козырьках;
- Cosmo. Перечисленное выше для комплектации Active (Enjoy) и дополнительно: двухзонный климат-контроль, датчик дождя, электрохромное зеркало заднего вида, складывание наружных зеркал электроприводом, автоматическое управление светом фар, передние сиденья с обогревом, трехспицевое рулевое колесо с кожаной отделкой, с электрообогревом, передняя напольная консоль со сдвижным подлокотником, электростеклоподъемники задних дверей, двухтоновый звуковой сигнал, отделка дверей кожзаменителем, очечник, легкосплавные диски колес 7,0х17, датчик парковки, хромированная окантовка окон боковых дверей, накладки на пороги.
Дополнительно за отдельную плату на некоторые комплектации можно заказать двадцать пакетов опций, включающие в себя различные наборы систем комфорта и безопасности, предусмотренные для более дорогих комплектаций.
Кузов автомобиля Opel Astra J несущий, цельнометаллический, сварной конструкции c навесными передними крыльями, дверьми, капотом и дверью задка. Ветровое стекло и стекло двери задка вклеенные. Сиденье водителя регулируется в продольном направлении, по наклону спинки, поясничному подпору (не на всех комплектациях) и высоте, сиденье переднего пассажира – в продольном направлении и по наклону спинки. Передние и заднее сиденья оборудованы регулируемыми по высоте подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60.
Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей.
Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками.
Задняя подвеска полунезависимая, пружинная, со стабилизатором поперечной устойчивости, механизмом Уатта, с гидравлическими амортизаторами.
Тормозные механизмы передних колес дисковые, вентилируемые, с плавающей скобой; задних колес – дисковые, невентилируемые с плавающей скобой. Тормозная система оснащена вакуумным усилителем.
Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, с электрическим усилителем. Рулевая колонка регулируется по вылету и углу наклона. В ступице рулевого колеса расположена фронтальная подушка безопасности.
Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и всех пассажиров на заднем сиденье. Для водителя и переднего пассажира предусмотрены фронтальные подушки безопасности, кроме этого для всех пассажиров и водителя – боковые подушки и шторки безопасности.
Габаритные размеры автомобиля показаны на рис. 1. Технические характеристики автомобиля приведены в табл. 1. Элементы автомобиля с двигателем 1,6 ECOTEC A16 XER, расположенные в подкапотном пространстве, и основные агрегаты представлены на рис. 2–4. Расположение элементов в подкапотном пространстве автомобилей с остальными двигателями практически идентично.

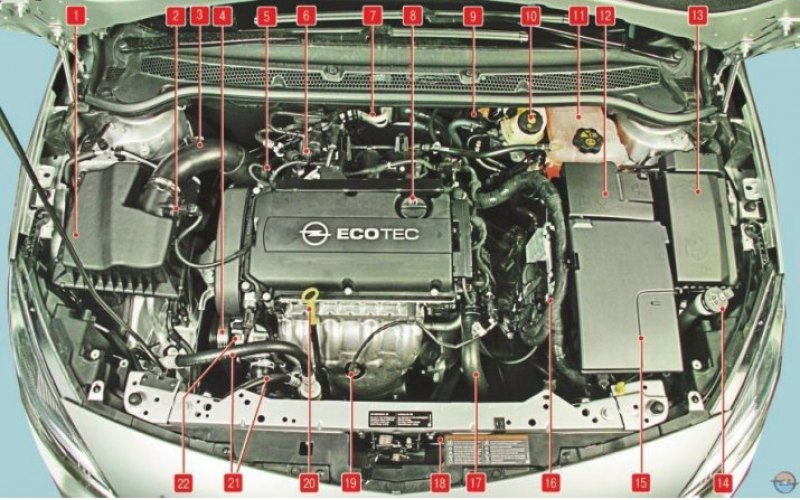

Рис. 2. Подкапотное пространство автомобиля с двигателем A16 XER объемом 1,6 л (вид сверху): 1 – воздушный фильтр; 2 – датчик массового расхода и температуры по ступающего воздуха; 3 – воздухоподводящий рукав; 4 – ремень привода вспомогательных агрегатов; 5 – дроссельный узел; 6 – клапан продувки адсорбера; 7 – трубопроводы системы кондиционирования; 8 – маслоналивная горловина; 9 – вакуумный усилитель тормозов; 10 – бачок гидроприводов тормозов и выключения сцепления; 11 – расширительный бачок системы охлаждения двигателя; 12 – блок силовых плавких вставок (закрыт крышкой); 13 – монтажный блок предохранителей и реле; 14 – наливная горловина бачка омывателя ветрового стекла; 15 – аккумуляторная батарея (закрыта крышкой); 16 – электронный блок управления двигателем; 17 – шланг системы охлаждения двигателя; 18 – радиатор системы охлаждения двигателя; 19 – управляющий датчик концентрации кислорода; 20 – указатель (щуп) уровня масла; 21 – шланги системы кондиционирования; 22 – водяной насос
Рис. 3. Подкапотное пространство автомобиля с двигателем A16 XER объемом 1,6 л и основные агрегаты автомобиля (вид снизу, защита картера двигателя снята): 1, 12 – приводы передних колес; 2, 11 – амортизаторные стойки передней подвески; 3, 10 – брызговики двигателя; 4 – компрессор кондиционера; 5 – двигатель; 6 – пробка отверстия для слива масла из двигателя; 7 – катколлектор (нейтрализатор отработавших газов, объединенный с выпускным коллектором); 8 – передняя опора подвески силового агрегата; 9 – коробка передач; 13, 23 – тормозные механизмы передних колес; 14, 22 – рулевые тяги; 15, 21 – рычаги передней подвески; 16 – подрамник передней подвески; 17 – задняя опора подвески силового агрегата; 18 – сильфон; 19 – приемная труба системы выпуска отработавших газов; 20 – рулевой механизм

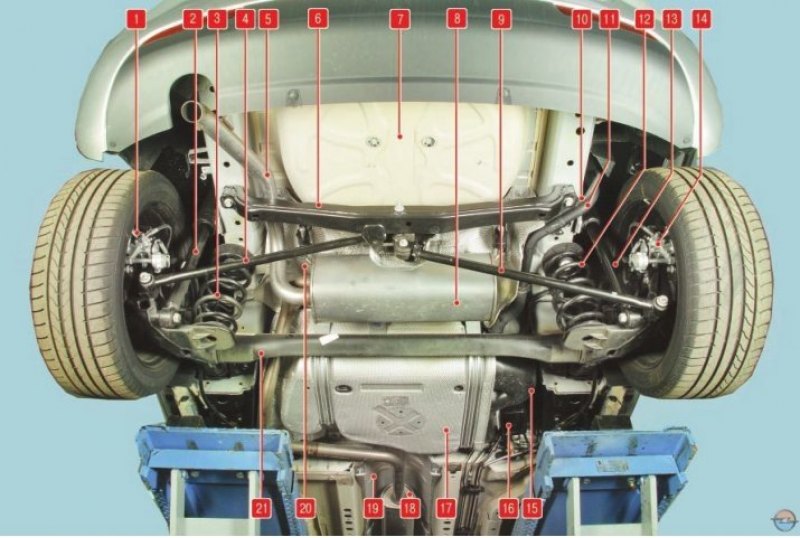

Рис. 4. Основные агрегаты автомобиля (вид снизу сзади): 1, 14 – тормозные механизмы задних колес; 2, 13 – амортизаторы задней подвески; 3, 12 – пружины задней подвески; 4, 9 – штанги механизма Уатта; 5 – выхлопная труба; 6 – поперечина механизма Уатта; 7 – ниша для запасного колеса; 8 – основной глушитель; 10 – вентиляционная трубка топливного бака; 11 – наливная труба топливного бака; 15 – топливный бак; 16 – адсорбер системы улавливания паров топлива; 17 – термоэкран топливного бака; 18 – дополнительный глушитель; 19 – термоэкран дополнительного глушителя; 20 – термоэкран основного глушителя; 21 – балка задней подвески
Табл. 1. Технические характеристики автомобилей
| Параметр | Автомобили с двигателями | |||
| A14 XER | A16 XER | A14 NET | A16 LET | |
| Общие данные | ||||
| Число мест, включая место водителя | 5 | |||
| Снаряженная масса, кг (1) | 1373/1388 | 1393/1408 | 1433/1448 | –/1490 |
| Полная масса, кг (1) | 1870/1885 | 1890/1905 | 1830/1945 | –/1987 |
| Габаритные размеры, мм | См. рис. 1 | |||
| Колесная база, мм | То же | |||
| Колея колес, мм | >> | |||
| Дорожный просвет, мм | 160 | |||
| Минимальный радиус поворота, м | 5,75 | |||
| Максимальная скорость, км/ч (2) | 178/– | 188/182 | 205/201 | 221/210 |
| Время разгона автомобиля с места до скорости 100 км/ч, с (2) | 14,2/– | 11,7/13,3 | 9,7/9,8 | 8,5/9,0 |
| Расход топлива, л/100 км (2): | – | – | – | – |
| в городском цикле | 7,2/– | 8,3/9,8 | 7,8/9,7 | 8,8/10,3 |
| в загородном цикле | 4,5/– | 5,1/5,6 | 4,8/5,5 | 5,6/5,9 |
| в смешанном цикле | 5,5/– | 6,3/7,1 | 5,9/7,0 | 6,8/7,5 |
| Октановое число бензина | Не менее 95 | |||
| Двигатель | ||||
| Порядок работы цилиндров | 1–3–4–2 | |||
| Диаметр цилиндра, мм | 73,4 | 79 | 72,5 | 79 |
| Ход поршня, мм | 82,6 | 81,5 | 82,6 | 81,5 |
| Рабочий объем, см3 | 1398 | 1598 | 1364 | 1598 |
| Степень сжатия | 10,5 | 10,8 | 9,5 | 8,8 |
| Максимальная мощность, кВт (л.с.) | 74 (100)/6000 мин–1 | 85 (115) | 103 (140) | 132 (180) |
| Максимальный крутящий момент, Н·м | 130/4000 мин–1 | 155/4000 мин–1 | 200/1850–4900 мин–1 | 230/2200–5400 мин–1 |
| Трансмиссия | ||||
| Сцепление (3) | Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа | |||
| Привод выключения сцепления (3) | Гидравлический | |||
| Коробка передач: | – | – | – | – |
| механическая | Пятиступенчатая с синхронизаторами на всех передачах переднего хода | |||
| автоматическая | – | Шестиступенчатая, гидромеханическая, адаптивная, планетарная с блокировкой гидротрансформатора | ||
| Главная передача | Одинарная, цилиндрическая, косозубая | |||
| Дифференциал | Конический, двухсателлитный | |||
| Привод колес | Открытый, валами с шарнирами равных угловых скоростей | |||
| Ходовая часть | ||||
| Передняя подвеска | Независимая, пружинная, типа Макферсон, с гидравлическими амортизаторными стойками, треугольными нижними рычагами и стабилизатором поперечной устойчивости торсионного типа | |||
| Задняя подвеска | Полунезависимая, с механизмом Уатта, с витыми пружинами, гидравлическими амортизаторами, стабилизатором поперечной устойчивости торсионного типа | |||
| Колеса | Стальные штампованные или легкосплавные колесные диски | |||
| Размер колес | 6,5Jx16 или 7,0Jx17; 4Тх16 или 4Тх17 для запасного колеса | |||
| Шины | Радиальные, бескамерные | |||
| Размер шин | 205/60 R16, 215/60 R16, 215/50 R17, 225/45 R18, 235/40 R19 и T115/70 R16, T125/70 R17 для запасного колеса (4) | |||
| Рулевое управление | ||||
| Рулевое управление | Травмобезопасное, с электрическим усилителем, с регулировкой рулевой колонки по вылету и углу наклона | |||
| Рулевой механизм | Шестерня–рейка | |||
| Тормоза | ||||
| Рабочие тормоза: | – | – | – | – |
| передние | Дисковые, вентилируемые, с плавающей скобой | |||
| задние | Дисковые, невентилируемые, с плавающей скобой | |||
| Привод рабочих тормозов | Гидравлический, двухконтурный, раздельный, выполненный по диагональной схеме, с вакуумным усилителем, антиблокировочной системой тормозов (ABS), электронной системой распределения тормозных усилий (EBD) и системой помощи при экстренном торможении (EBA) | |||
| Стояночный тормоз | С механическим тросовым приводом на тормозные колодки тормозных механизмов задних колес от напольного рычага, с сигнализацией включения (5) | |||
| Электрооборудование | ||||
| Схема электропроводки | Однопроводная, отрицательный полюс соединен с «массой» | |||
| Номинальное напряжение, В | 12 | |||
| Аккумуляторная батарея | Стартерная, малообслуживаемая, емкостью 60 А·ч | |||
| Генератор | Переменного тока, трехфазный, со встроенным выпрямителем и электронным регулятором напряжения | |||
| Стартер | Со смешанным возбуждением, дистанционным управлением с электромагнитным включением, муфтой свободного хода и редуктором | |||
| Кузов | ||||
| Тип | Цельнометаллический, несущий | |||
(1) Для автомобилей с кондиционером.
(2) Для автомобилей с автоматической коробкой передач.
(3) Для автомобилей с механической коробкой передач.
(4) В зависимости от комплектации автомобиля.
(5) По заказу может быть установлен электромеханический привод стояночного тормоза.
