Он позволяет получать следующую информацию:
- информацию о состоянии систем автомобиля;
- информацию маршрут/топливо.
Информация бортового компьютера выводится на центральный информационный дисплей 30 (см. Комбинация приборов, рис. 1).

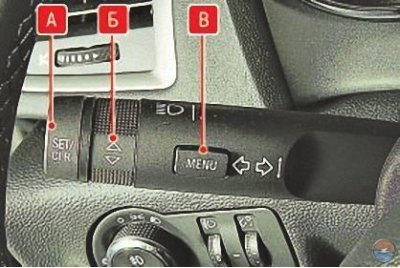

Для вывода информации на центральный информационный дисплей пользуются органами управления, расположенными на рычаге левого подрулевого переключателя.
Для выбора меню маршрут/топливо (функция маршрутного компьютера) нажмите на кнопку В («MENU»).
Вращением рукоятки Б выберите одно из подменю:
- бортовой компьютер 1;
- бортовой компьютер 2;
- запас хода;
- средний расход топлива;
- текущий расход топлива;
- средняя скорость;
- цифровая скорость;
- система обнаружения дорожных знаков.
Режим отображения расстояния, которое можно проехать на остатке топлива в баке (запас хода). В этом режиме отображается примерное расстояние, которое можно проехать на оставшемся в баке топливе, с учетом средних значений скорости движения и расхода топлива. Это расстояние повторно рассчитывается и обновляется каждую секунду.
Внимание! Даже если на дисплее показано расстояние, достаточное до намеченной вами заправки, заправьтесь как можно быстрее, если стрелка указателя уровня топлива находится вблизи метки «0» и тем более если загорелась сигнальная лампа резервного остатка топлива.
Примечание. Показания на дисплее не изменятся до тех пор, пока в бак не будет долито примерно 20 л или более топлива.
Режим среднего расхода топлива. В этом режиме отображается среднее потребление топлива, рассчитанное по количеству потребляемого топлива и пройденного расстояния с момента подключения аккумуляторной батареи или обнуления данных.
Для обнуления данных нажмите и удерживайте нажатой более 1 с кнопку А («SET/CLR») на рычаге подрулевого переключателя. После нажатия этой кнопки примерно в течение 1 мин на дисплее будет отображаться надпись «---- L/100km», затем начнется пересчет и отображение среднего расхода топлива.
Режим текущего расхода топлива (мгновенный расход). В данном режиме отображается текущее потребление топлива, рассчитанное по количеству потребляемого топлива и по пройденному расстоянию в конкретный момент времени. Текущий расход топлива заново рассчитывается и отображается каждые 2 с.
Если скорость автомобиля снижена примерно до 5 км/ч, текущий расход не рассчитывается и на дисплее появится надпись «---- L/100km».
Режим средней скорости автомобиля. В данном режиме отображается средняя скорость автомобиля, рассчитанная по пройденному расстоянию и времени нахождения в пути с момента подключения аккумуляторной батареи или обнуления данных. Средняя скорость автомобиля заново рассчитывается и отображается каждые 10 с.
Для обнуления данных нажмите и удерживайте нажатой более 1 с кнопку А («SET/CLR») на рычаге подрулевого переключателя. После нажатия этой кнопки примерно в течение 1 мин на дисплее будет отображаться надпись «---- km/h», затем начнется пересчет и отображение средней скорости автомобиля.
Режим цифровой скорости. На дисплее индицируется мгновенная скорость автомобиля в цифровом отображении.
Система отображения дорожных знаков (если установлена на автомобиле) дублирует на дисплее дорожные знаки, обнаруженные по маршруту следования. В конкретный момент времени отображается последний обнаруженный дорожный знак.
Информационные сообщения выводятся на центральный дисплей автоматически по мере необходимости. Они содержат информацию о состоянии систем автомобиля и рекомендации по проведению технического обслуживания того или иного агрегата. В зависимости от комплектации автомобиля может быть отображен широкий набор информационных сообщений. Чтобы подтвердить сообщение, нажмите на кнопку А («SET/CLR») на рычаге подрулевого переключателя. Нажатием кнопки В («MENU») можно вызвать поочередное отображение нескольких сообщений.
Информационные сообщения могут быть выведены на дисплеи среднего и верхнего уровня.

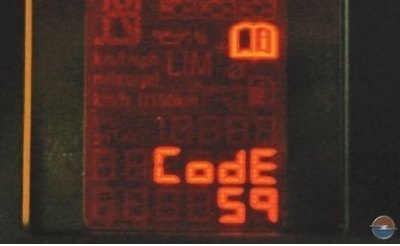

На дисплей среднего уровня сообщения («ошибки») выводятся в виде цифровых кодов:
- 1 – Замените моторное масло;
- 2 – Пульт дистанционного управления не обнаружен, нажмите на педаль сцепления для повторного пуска;
- 3 – Низкий уровень охлаждающей жидкости;
- 4 – Кондиционер выключен;
- 5 – Рулевое колесо заблокировано;
- 6 – Нажмите на педаль тормоза, чтобы отключить электрический стояночный тормоз;
- 7 – Поверните рулевое колесо, выключите и снова включите зажигание;
- 8 – Выключите и снова включите зажигание, повторите проверку еще раз;
- 9 – Поверните рулевое колесо и снова пустите двигатель;
- 11 – Тормозные колодки изношены;
- 12 – Автомобиль перегружен;
- 13 – Перегрев компрессора кондиционера;
- 15 – Неисправность дополнительного стоп-сигнала;
- 16 – Выполните обслуживание стоп-сигналов;
- 17 – Неисправность системы регулирования уровня света фар;
- 18 – Неисправность ближнего света левой фары;
- 19 – Неисправность заднего противотуманного фонаря;
- 20 – Неисправность ближнего света правой фары;
- 21 – Неисправность левого бокового указателя поворота;
- 22 – Неисправность правого бокового указателя поворота;
- 23 – Неисправность фонаря света заднего хода;
- 24 – Неисправность фонарей освещения номерного знака;
- 25 – Неисправность левого переднего указателя поворота;
- 26 – Неисправность левого заднего указателя поворота;
- 27 – Неисправность правого переднего указателя поворота;
- 28 – Неисправность правого заднего указателя поворота;
- 29 – Проверьте стоп-сигнал прицепа;
- 30 – Проверьте фонарь заднего хода прицепа;
- 31 – Проверьте левый указатель поворота прицепа;
- 32 – Проверьте правый указатель поворота прицепа;
- 33 – Проверьте задний противотуманный фонарь прицепа;
- 34 – Проверьте задний фонарь прицепа;
- 35 – Замените батарею в пульте дистанционного управления;
- 48 – Очистите линзу обзора мертвой зоны;
- 49 – Отсутствует сигнал системы предупреждения о сходе с полосы движения;
- 50 – Система защиты пешеходов включена. Выполните сброс капота;
- 51 – Компас не обнаружен;
- 53 – Затяните пробку наливной горловины топливного бака;
- 54 – Конденсат в фильтре дизельного топлива;
- 55 – Сажевый фильтр дизельного двигателя заполнен;
- 56 – Разность давления в шинах передних колес;
- 57 – Разность давления в шинах задних колес;
- 58 – Обнаружены шины без датчиков давления воздуха;
- 59 – Откройте и затем закройте окно двери водителя;
- 60 – Откройте и затем закройте окно двери переднего пассажира;
- 61 – Откройте и затем закройте окно левой задней двери;
- 62 – Откройте и затем закройте окно правой задней двери;
- 65 – Предпринята попытка взлома;
- 66 – Выполните техническое обслуживание противоугонной сигнализации;
- 67 – Выполните техническое обслуживание противоугонного устройства рулевого вала;
- 68 – Выполните техническое обслуживание усилителя рулевого управления;
- 69 – Выполните техническое обслуживание передней подвески;
- 70 – Выполните техническое обслуживание системы регулирования дорожного просвета;
- 71 – Выполните техническое обслуживание задней подвески;
- 74 – Выполните техническое обслуживание адаптивных фар;
- 75 – Выполните техническое обслуживание системы кондиционирования воздуха;
- 76 – Выполните техническое обслуживание системы обзора боковой мертвой зоны;
- 77 – Выполните техническое обслуживание системы предупреждения о сходе с полосы движения;
- 78 – Выполните техническое обслуживание системы защиты пешеходов;
- 79 – Долейте моторное масло;
- 80 – Замените трансмиссионное масло;
- 81 – Выполните техническое обслуживание коробки передач;
- 82 – Приближается время замены моторного масла;
- 83 – Выполните техническое обслуживание системы адаптированного круиз-контроля;
- 84 – Мощность двигателя снижена;
- 95 – Требуется обслуживание подушек безопасности.
Информационные сообщения на дисплее верхнего уровня выводятся в виде текста.
Эти сообщения могут относиться к одной из следующих областей:
- Уровни жидкостей;
- Противоугонная сигнализация;
- Тормозная система;
- Системы управления автомобилем;
- Система регулировки плавности хода;
- Круиз-контроль;
- Система обнаружения объектов;
- Освещение, замена ламп;
- Стеклоочистители и стеклоомыватели;
- Двери и окна;
- Пульт дистанционного управления;
- Ремни безопасности;
- Системы подушек безопасности;
- Двигатель и коробка передач;
- Давление в шинах;
- Сажевый фильтр дизельного двигателя.
Помимо высвечивания информации на центральном дисплее, некоторые сообщения дублируются звуковыми сигналами (зуммером) в следующих случаях:
- не пристегнут ремень безопасности;
- при трогании с места не закрыта какая-либо дверь;
- при включении стояночного тормоза автомобиль продолжает движение;
- превышена запрограммированная скорость;
- на центральном дисплее отображается предупреждающее сообщение или код;
- система помощи при парковке обнаруживает препятствие;
- на неподвижном автомобиле и при открытой двери водителя вставлен ключ в замок зажигания или оставлены включенными наружные осветительные приборы.
