Замечание: Подвески моделей Универсал и Zafira по конструкции аналогичны используемой на моделях Хэтчбэк. Различие между моделями заключается в величине колесной базы, которая у моделей Универсал больше на 75 мм, а у моделей Zafira — на 89 мм, чем у моделей Хэтчбэк.
Внимание: При сборке элементов конструкции подвески и рулевого управления в обязательном порядке следует выполнять требования к усилию затягивания резьбовых соединений (см. Спецификации)! При отсутствии необходимого опыта следует проводить ремонтные работы на СТО.
1. Конструкция независимой передней подвески с подрамником и нижними управляющими рычагами, стойками МакФерсона и стабилизатором поперечной устойчивости представлена на сопр. иллюстрации. Несущим элементом передней подвески является замкнутый подрамник, который в 6 точках через амортизирующие втулки крепится к кузову. Дополнительно с днищем кузова сзади связаны 2 боковые опоры. Стойки состоят из телескопических амортизаторов и винтовых пружин и крепятся верхними концами к усиленным опорам на брызговиках передних крыльев, а нижними — к сборкам поворотных кулаков. Ступица с колесным подшипником выполнены в виде единого компактного узла, нерегулируемые подшипники не требуют обслуживания. Сборка ступицы устанавливается в поворотный кулак. Нижние части поворотных кулаков посредством шаровых опор соединены с нижними рычагами подвески. Внутренними концами рычаги крепятся к подрамнику посредством резинометаллических саленблоков, ограничивая боковое и продольное перемещение передних колес. Стабилизатор поперечной устойчивости входит в стандартную комплектацию всех моделей. Стабилизатор закреплен на подрамнике и соединен со стойками подвески посредством двух стоек, которые в зависимости от модели могут быть пластмассовыми или стальными. Он предназначен для компенсации бокового крена автомобиля при прохождении поворотов. Передняя подвеска не требует проведения ТО в процессе эксплуатации.

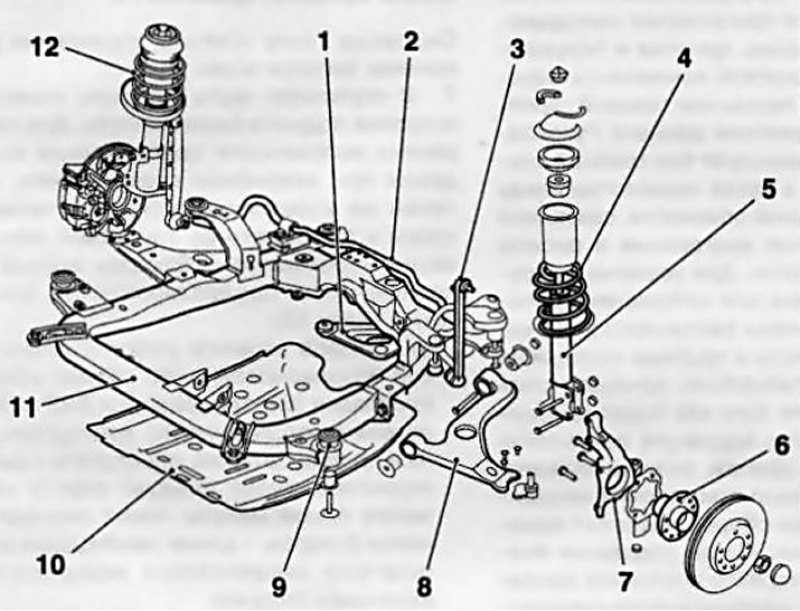

1.1 Конструкция передней подвески
1. Треугольный усилитель заднего держателя подрамника
2. Штанга стабилизатора поперечной устойчивости
3. Стойка стабилизатора поперечной устойчивости
4. Винтовая пружина амортизаторной стойки
5. Амортизатор
6. Ступичная сборка
7. Поворотный кулак
8. Управляющий рычаг подвески
9. Резинометаллическая опора
10. Защита картера
11. Подрамник
12. Амортизаторная стойка
2. Задняя торсионная подвеска представляет собой 2 продольных рычага приваренных к поперечной балке U-образного профиля (см. сопр. иллюстрацию). Задние концы рычагов подвески оборудованы посадочными седлами и гнездами под крепление пружинных сборок и амортизаторов, а также вертикальными фланцами к которым болтами крепятся ступичные сборки задних колес вместе со щитами тормозных механизмов. На передних концах рычагов оборудованы саленблоки. Сквозь саленблоки продеваются болты, фиксирующие рычаги подвески в приболчиваемых к лонжеронам кузова кронштейнах. Верхние концы амортизаторов крепятся к несущим элементам днища кузова. Пружины установлены отдельно от амортизаторов (что увеличивает пространство грузового отсека) и фиксируются двумя седлами, одно из которых крепится к фланцу на рычаге, другое — к днищу автомобиля. Колесные подшипники встроены в неразборные ступичные сборки. Модели Универсал могут быть оборудованы системой регулировки высоты заднего дорожного просвета (см. Главу «Органы управления и приемы эксплуатации»).

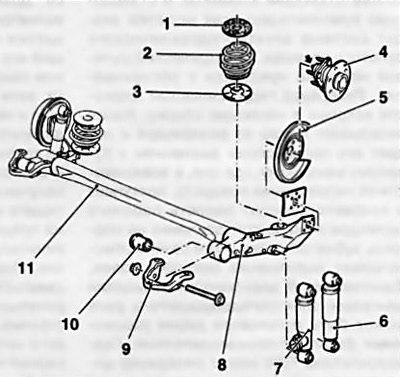

1.2 Конструкция задней подвески
1. Верхнее седло винтовой пружины
2. Винтовая пружина
3. Нижнее седло винтовой пружины
4. Ступичная сборка
5. Щит тормозного механизма
6. Телескопический амортизатор (модели без регулировки заднего дорожного просвета)
7. Телескопический амортизатор (модели с регулировкой заднего дорожного просвета CDC)
8. Продольный рычаг
9. Кронштейн крепления рычага подвески
10. Резинометаллический шарнир
11. Балка задней подвески
3. Основными элементами рулевого управления являются рулевое колесо с рулевой колонкой, рулевой механизм с зубчатой рейкой и рулевые тяги (см. сопр. иллюстрацию). Колонка соединена с механизмом посредством оборудованного крестовинами промежуточного вала. Скользящая верхняя секция рулевой колонки оснащена замком, блокирующим рулевой привод. Рулевая колонка передает управляющее движение на рулевой механизм через зубчатое зацепление с рейкой. Рулевой механизм установлен на переднем подрамнике подвески. Рулевые тяги крепятся к рычагам поворотных кулаков с помощью наконечников. Рулевой механизм не должен иметь люфта и, соответственно, не имеет регулировочных показателей. При повреждении пыльников или появлении люфта в результате износа наконечников рулевых тяг необходимо заменить соответствующие элементы. В стандартную комплектацию всех моделей входит система электрогидравлического рулевого привода. Электрический рулевой насос не нуждается в обслуживании. Резервуар гидравлической жидкости встроен в насосную сборку. Насос засасывает масло из резервуара и подает его под высоким давлением к рулевому механизму, где оно. в зависимости от направления поворота, поступает в соответствующую полость рабочего цилиндра и оказывает давление на поршень зубчатой рейки и тем самым обеспечивает выполнение поворота колес.
Информация скопирована с сайта [Autoinstruction.ru]

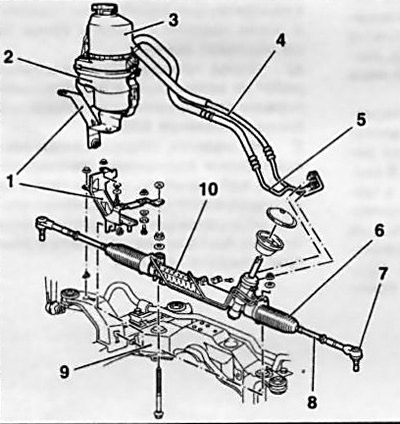

1.3 Конструкция рулевого привода с гидроусилителем TRW
1. Опорный кронштейн рулевого насоса
2. Электрический рулевой насос
3. Резервуар
4. Возвратная гидравлическая линия
5. Напорная гидравлическая линия
6. Защитный чехол рулевой тяги
7. Наконечник рулевой тяги
8. Рулевая тяга
9. Подрамник
10. Рулевой механизм
Замечание: В зависимости от модели двигателя электрогидроусилитель руля может быть изготовлен двумя различными фирмами-производителями. Гидроусилитель TRW имеет резервуар цилиндрической формы и неразъемные контакты электропроводки масляного насоса. Резервуар гидроусилителя ZF выполнен в форме усеченного цилиндра с двумя плоскими боковыми гранями.
4. Часто в процессе замены компонентов подвески приходится сталкиваться с неподдающимся отдаванию крепежом. «Прикипание» элементов крепежа связано с тем, что они постоянно подвержены внешним воздействиям, находятся в контакте с водой, грязью, копотью и прочими способствующими развитию коррозии субстанциями. С целью облегчения процедуры отдавания такого ‘прикипевшего» крепежа его следует заблаговременно пропитать обильным количеством проникающего масла или специального средства для разъедания ржавчины. Зачистка открытых резьбовых частей крепежа жесткой проволочной щеткой также способствует облегчению отдавания приржавевших гаек. В особо тяжелых случаях, для отпускания «прикипевшего» болта/гайки можно воспользоваться зубилом/выколоткой и тяжелым молотком. Следите за тем, чтобы зубило/выколотка не сорвалась, старайтесь не повредить неточными ударами резьбу. Довольно эффективным способом является также прогревание неподдающегося отдаванию крепежа и окружающей его поверхности компонента факелом паяльной лампы или газовой горелки, хотя составители данного Руководства и не рекомендуют без крайней нужды прибегать к такой технологии ввиду ее потенциальной опасности, связанной с возможностью возгорания и риском получения ожогов. Для увеличения крутящего момента при отпускании крепежа предназначены различного рода удлинители, вороты и трубные насадки на них. Иногда гайка/болт начинает поддаваться после того как будет предварительно слегка подтянута по часовой стрелке. Весь крепеж, отпускание которого потребовало применения неординарных мер при сборке подлежит замене!
Замечание: После отдавания внимательно проверяйте состояние крепежа и в случае необходимости производите его замену элементами того же типоразмера.
Внимание: Ни в коем случае не предпринимайте попыток рихтовки деформированных компонентов подвески и рулевого управления — заменяйте дефектные детали новыми!
5. Так как процедуры обслуживания компонентов подвески выполняются под автомобилем, следует заранее позаботиться о возможностях подъема транспортного средства и фиксации его в поднятом положении (приготовьте надежные домкрат и подпорки).
Внимание: Ни в коем случае не выполняйте никакие работы под автомобилем, закрепленном в поднятом положении лишь посредством домкрата!
6. Оптимальные ходовые характеристики и минимальный износ шин достигаются при условии правильности регулировки углов установки колес. В случае неравномерного износа шин, а также неудовлетворительной устойчивости на дороге необходимо обратиться на СТО для проведения проверки геометрии подвески и установки колес. Проверка производится только при помощи специального оборудования.
Меры предосторожности
См. также Главу «Органы управления и приемы эксплуатации.
7. В ступичную часть рулевого колеса встроена подушка безопасности. Для гарантии исправности срабатывания подушки при аварийном столкновении, а также во избежание риска получения травм в результате ее случайной активации необходимо соблюдать определенные меры предосторожности (см. также Главу 12):
- a) Перед началом работ с подушкой безопасности, либо вблизи мест прокладки электропроводки SRS обязательно отсоединяйте отрицательный провод батареи, приступать к выполнению работ следует спустя не менее одной минуты после отсоединения батареи — время необходимо на разрядку конденсатора резервного источника питания;
- b) Не допускайте разогрева модуля подушки безопасности свыше 90°С. Не переворачивайте снятый модуль подушки безопасности накладкой вниз;
- c) Не допускайте попадания на поверхность модуля растворителей и моющих средств — для протирания рулевого колеса используйте только чистую, слегка увлажненную ветошь;
- d) Блок управления SRS и модули подушек безопасности чувствительны к направленным перегрузкам (ударам) и после падения с высоты более 50 см подлежат замене;
- e) Перед проведением сварочных работ на автомобиле в обязательном порядке отсоедините электропроводку блока управления SRS;
- f) На моделях, оборудованных пассажирскими подушками безопасности, во избежание получения травм не устанавливайте никакое дополнительное оборудование и не размещайте никакие посторонние предметы в зоне срабатывания подушек.
