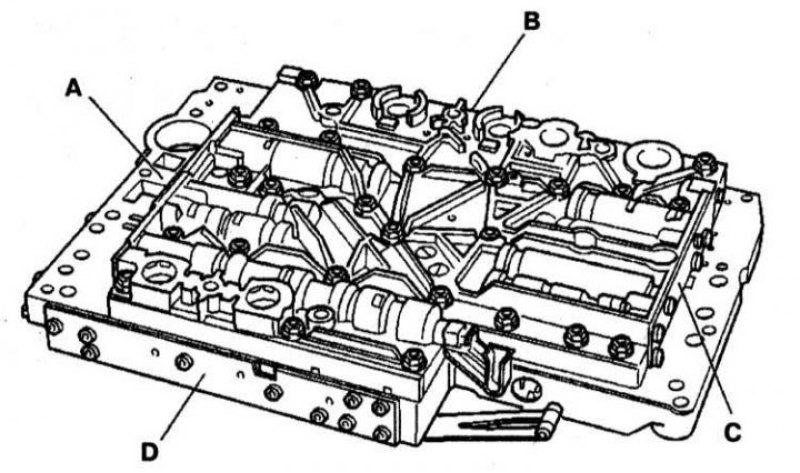

А - Клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач
В - Блок включения 1-2/4-5 передач. Клапан регулировки давления переключения передач
С - Блок включения 3-4 передач
D - Блок включения 2-3 передач. Сцепление блокировки регулировочного клапана. Регулировочный клапан В2
Разборка плиты переключения передач

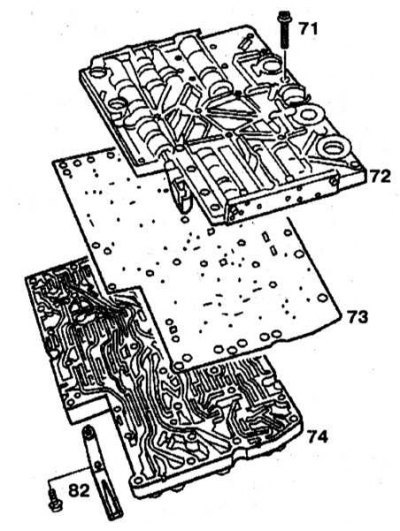

71 - Болты; 72 - Крышка корпуса клапанов; 73 - Уплотнительная плита; 74 - Корпус клапанов; 82 - Фиксатор
Разборка плиты переключения передач

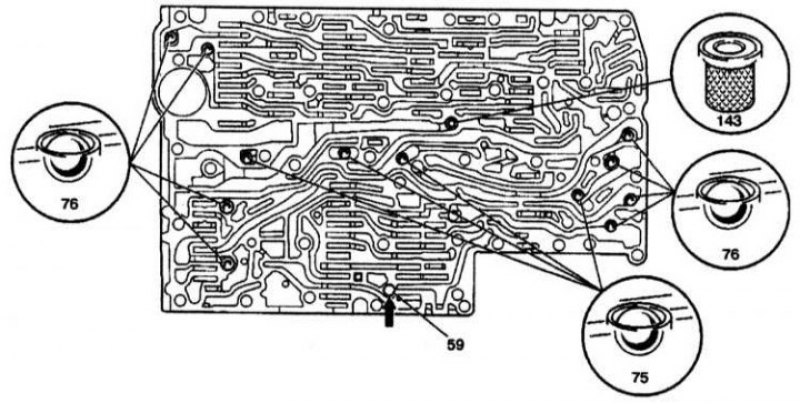

59 - Направляющий палец; 75 - Пластиковые шариковые клапаны; 76 - Стальные шариковые клапаны; 143 - Центральный фиксатор
Разборка плиты переключения передач

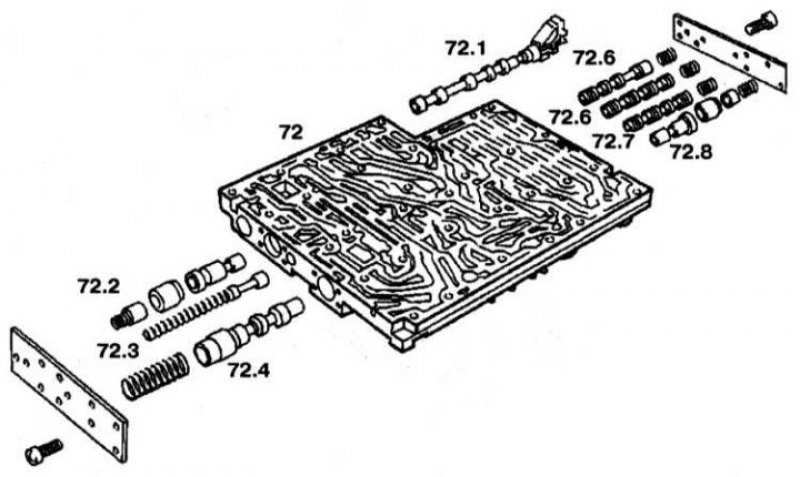

72 - Корпус клапанов; 72.1 - Клапан выбора передачи; 72.2 - Клапан регулировки перекрытия 2-3 передач с втулкой и поршнем; 72.3 - Клапан регулировки давления смазки; 72.4 - Клапан регулировки рабочего давления; 72.5 - Клапан фиксации включения 3-4 передач; 72.6 - Управляющий клапан включения 3-4 передач; 72.7 - Клапан переключения давления при включении 3-4 передач; 72.8 - Клапан регулировки перекрытия 3-4
Разборка плиты переключения передач

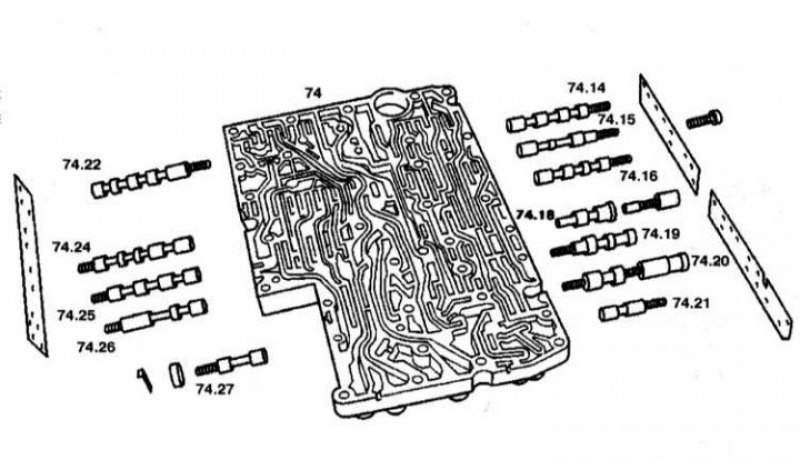

74 - Корпус клапанов; 74.14 - Управляющий клапан включения 1-2/4-5 передач; 74.15 - Клапан фиксации включения 1-2/4-5 передач; 74.18 - Клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем; 74.19 - Клапан регулировки давления переключения передач; 74.20 - Клапан регулировки давления регулировочного клапана; 74.21 - Клапан регулировки давления переключающего клапана; 74.22 - Клапан регулировки блокировки гидротрансформатор; 74.24 - Клапан переключения давления при включении 3-4 передач; 74.25 - Управляющий клапан включения 2-3 передач; 74.26 - Клапан фиксации включения 2-3 передач; 74.27 - Клапан переключения В2
Плита переключения передач показана на иллюстрации.
Разборка
1. Отверните фиксаторы 82.
2. Отверните болты 71.
3. Снимите крышку корпуса клапанов 72 с корпуса клапанов 74.
4. Снимите уплотнительную плиту 73. Все 12 шариков расположены в корпусе клапанов, четыре 75 из которых - пластиковые, остальные 8 76 - стальные.
5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов 72.2, 72.8 и 74.18 не должны быть перемешаны. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.
Сборка
Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец 59 в корпус клапанов (стрелка).
