Электрогидравлический блок управления АТ

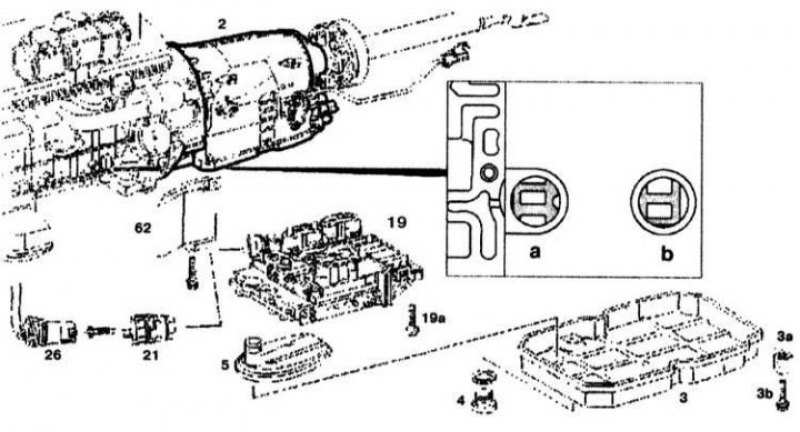

2 - Коробка передач; 3 - Поддон; 3а - Соединитель; 3b, 19а - Болты; 4 - Сливная пробка; 5 - Масляный фильтр; 19 - Электрогидравлический блок управления; 21 - Направляющая втулка; 26 - 13-контактный разъем; 62 - Щиток; а - Отверстие поддатчик частоты вращения n3 (Y3/6/2); b - Отверстие под датчик частоты вращения n2 (Y3/6/2)
Снятие
1. Установите рычаг селектора переключения передач в положение «Р».
2. Снимите щиток 62 и отсоедините 13-контактный разъем 26.
3. Ослабьте направляющую втулку 21 и снимите ее с трансмиссии.
4. Слейте трансмиссионную жидкость, отвернув пробку 4.
5. Снимите поддон 3.
6. Снимите масляный фильтр 5.
7. Отверните болты 19 и снимитеэлектрогидравлический блок 19.
Установка
Установка проходится в порядке, обратном снятию.
