Системы вентиляции, отопления и кондиционирования воздуха (Mercedes S-Class W220)

  • Главная
  • Мерседес
  • S-Класс
  • W220 (1998-2005)
  • Двигатель и системы
  • Охлаждение и отопление
  • Системы вентиляции, отопления и кон…
0
Оглавление: Система кондиционирования воздуха…↓ Дополнительный отопитель ↓

Функциональная схема холодильника кондиционера воздуха



1 - Компрессор К/В; 2 - Конденсатор; 3 -…

1 - Компрессор К/В; 2 - Конденсатор; 3 - Ресивер-осушитель; 4 - Расширительный клапан; 5 - Испаритель; 6 - Испаритель заднего кондиционера воздуха; 7 - Клапан отключения хладагента заднего кондиционера воздуха; 8 - Клапан инжекции хладагента заднего кондиционера воздуха; А - Высокое давление (газообразная фаза); В - Высокое давление (жидкая фаза); С - Низкое давление (жидкая фаза); D - Низкое давление (газообразная фаза)

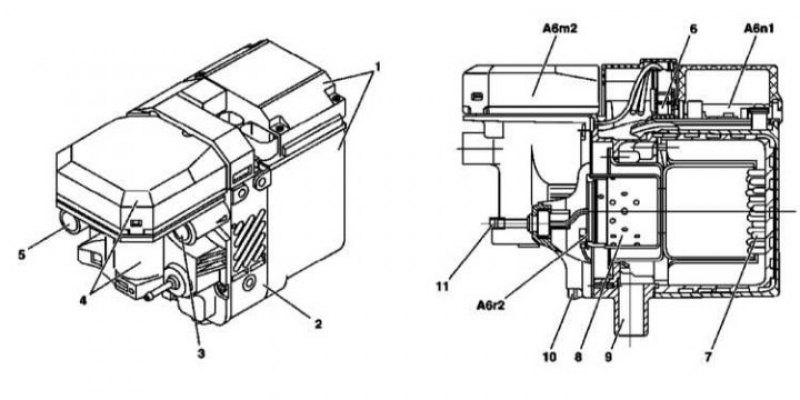

Дополнительный отопитель. Дизельные модели



1 - Блок управления модуля теплоотдачи; 2 -…

1 - Блок управления модуля теплоотдачи; 2 - Корпус горелки; 3 - Выход охлаждающей жидкости; 4 - Модуль продувки воздуха горения; 5 - Подача воздуха горения; 6 - Разъем; 7 - Модуль теплоотдачи; 8 - Горелка; 9 - Выход выхлопа; 10 - Подача охлаждающей жидкости; 11 - Подача топлива; A6m2 - Продувка воздуха горения; A6n1 - Блок управления дополнительным отопителем; A6r2 - Нагреватель




[Перейдите к источнику по ссылке AutoInstruction.ru]

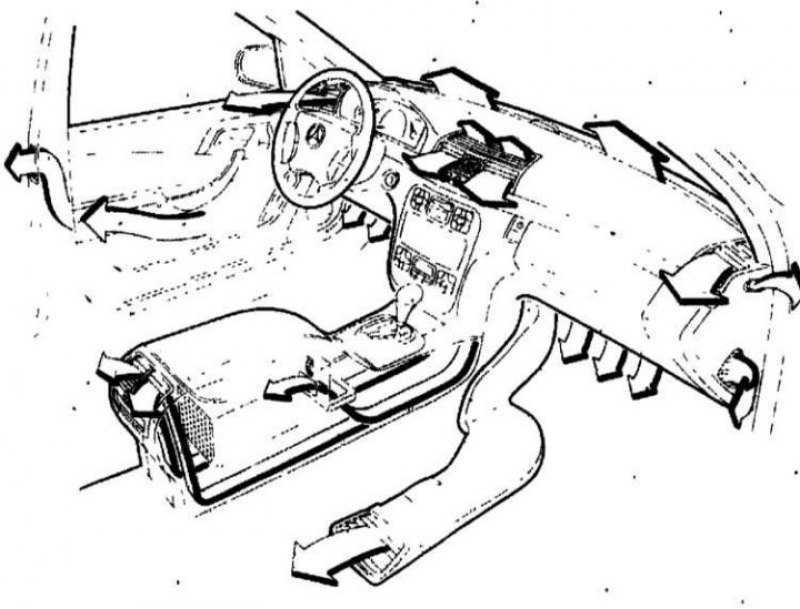

Вентиляционные потоки

Вентиляционные потоки


Воздух, подаваемый системой вентиляции в салон автомобиля через фильтр, может подогреваться или охлаждаться в зависимости от выбора водителя и пассажиров. Отопитель или кондиционер располагаются в салоне, в корпусе под панелью приборов. Весь поток подаваемого в салон воздуха направляется для нагревания или охлаждения через один и тот же кожух. Температура и скорость потока воздуха регулируется с помощью органов управления расположенных на панели управления.

Тепло, выделяемое при работе двигателя, передается охлаждающей жидкостью к радиатору отопителя, расположенному в салоне. Подводимый поток воздуха от системы вентиляции проходит через радиатор и нагревается теплом охлаждающей жидкости двигателя, протекающей внутри радиатора. Степень нагревания регулируется посредством смешивания в определенном соотношении холодного и горячего воздуха с помощью смесительной заслонки с сервоприводом.

Использованный воздух удаляется из салона через вентиляционные отверстия с обратными клапанами.

Увеличение расхода воздуха через теплообменник обеспечивает вентилятор свежего воздуха.



Если необходимо отключить подачу свежего воздуха, например, при плохом запахе, система переключается в режим циркуляции, при котором в салоне циркулирует только имеющийся там воздух.

Переключение системы в режим циркуляции подтверждается загоранием контрольной лампы.

Система кондиционирования воздуха салона



Работы с системой кондиционирования должны выполняться специализированной мастерской. Ни в коем случае не вскрывайте контур циркуляции хладагента, поскольку при соприкосновении с кожей хладагент может вызвать обморожение.

С помощью системы кондиционирования температура воздуха в салоне может понижаться ниже внешней температуры. При работе системы влажность в салоне уменьшается. В сырую погоду, поступающий свежий воздух предварительно охлаждается, после чего вновь нагревается до заданной температуры. Таким образом производится его осушение. С помощью этой процедуры удаляется запотевание стекол.

Система кондиционирования состоит из отопителя и холодильника. Холодильник КВ состоит из компрессора, конденсатора, дросселя, испарителя, емкости с хладагентом и трубопроводов. В системе циркулирует хладагент (тип R134а), который в зависимости от температуры и давления может находиться в жидком или газообразном состоянии.

Компрессор кондиционера через ребристый ремень приводится во вращение от коленчатого вала двигателя. Он создает давление до 30 атм. в контуре охлаждения установки, вследствие чего хладагент, представляющий собой газ, нагревается. В конденсаторе хладагент охлаждается протекающим снаружи воздухом (охлаждающий воздух остается во внешней среде). Вследствие этого разогретый хладагент конденсируется, превращаясь в жидкость.



Имея большое давление, он пропускается через дроссель, в результате чего его давление падает. После этого хладагент испаряется в контуре, одновременно сильно охлаждаясь. В испарителе хладагент отбирает тепло от продуваемого через него воздуха. Вследствие этого воздух охлаждается. Охлажденный воздух поступает в салон автомобиля. В результате нагревания в испарителе хладагент превращается в газ и под низким давлением поступает в компрессор, после чего процесс циркуляции повторяется.

Дополнительный отопитель



Дополнительный отопитель на топливе устанавливается на модели с дизельными двигателями. При запуске двигателя он автоматически начинает работать в зависимости от температур охлаждающей жидкости и окружающей среды. Ручное управление не предусмотрено. Его можно только включить или выключить выключателем на центральной консоли.

Помимо отопителя на топливе устанавливается также дополнительный электрический отопитель.
Статья проверена экспертом: Григорий Константинов
◀ Предыдущая
Мерседес S-Класс W220: Охлаждение и отопление
Следующая ▶

Снятие и проверка термостата
Снятие и замена шлангов системы охлаждения
Замена охлаждающей жидкости — общие замечания
Антифриз — средство защиты от замерзания
Общее описание системы охлаждения
Система кондиционирования воздуха — общая информация и меры предосторожности
Расположение основных электрических элементов системы кондиционирования воздуха
