Mercedes S-Class W220
)
Главная
Мерседес
S-Класс
W220 (1998-2005)
Электрооборудование
Электрические схемы
Автоматическая трансмиссия
0

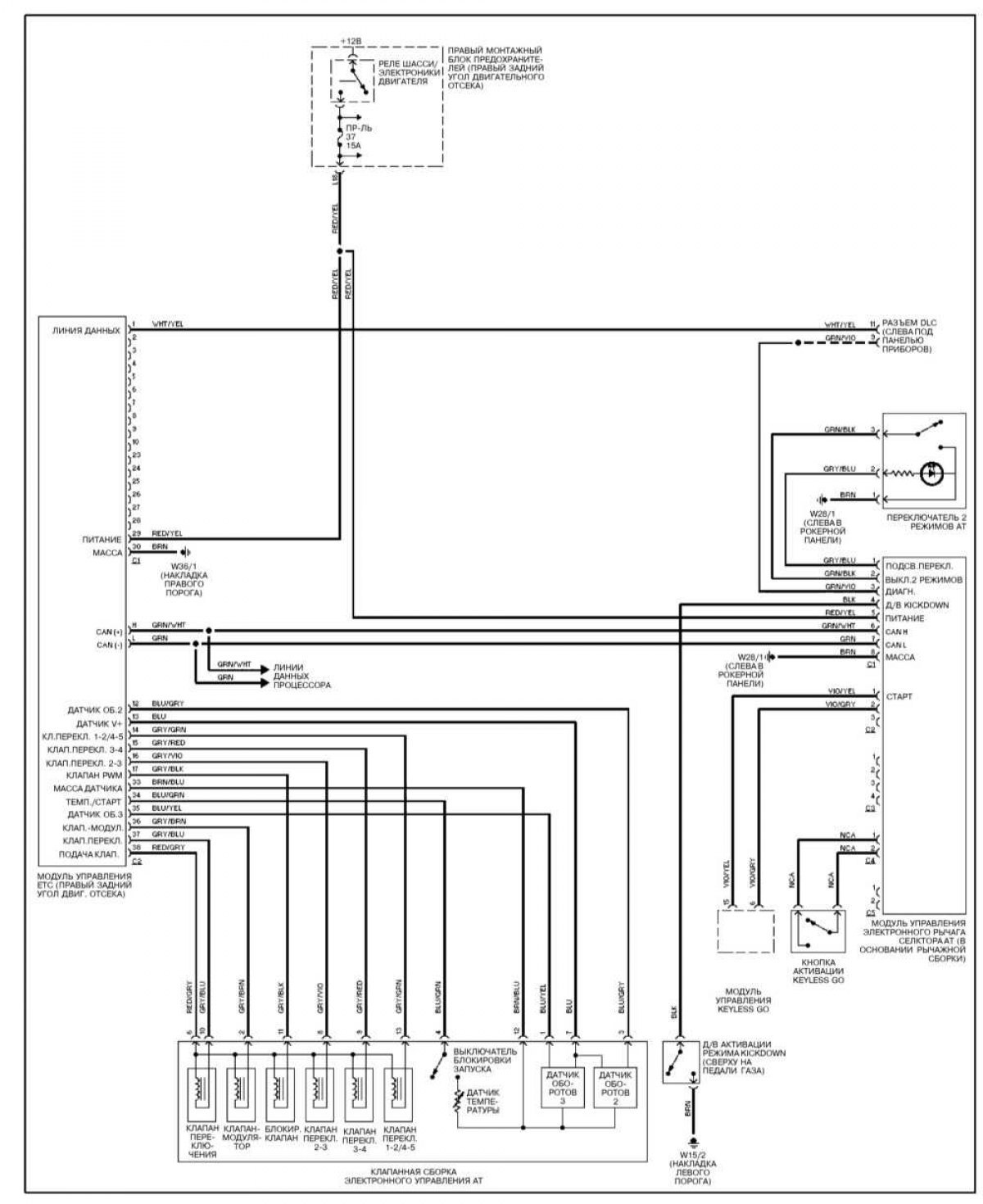

Автоматическая трансмиссия
Открыть большую картинку в новой вкладке »
Обозначения и назначения электропроводки, выводов и клемм смотрите
здесь →
