Снятие

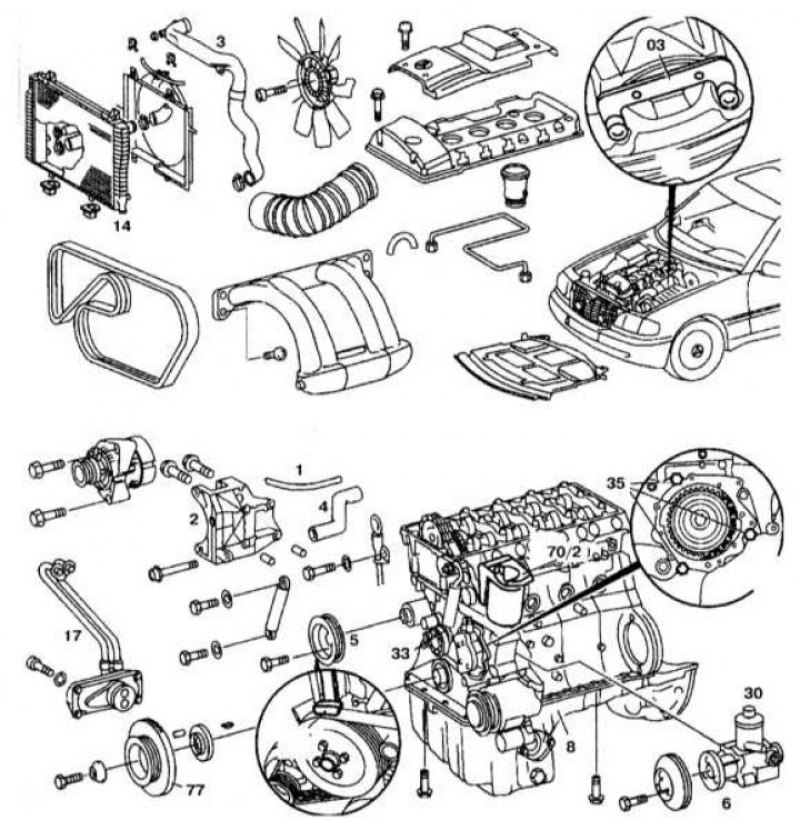

Детали установки крышки цепи привода ГРМ
1. Отсоедините отрицательный провод от батареи.
2. Снимите трубку подачи сжатого воздуха (3).
3. Снимите муфту вентилятора.
4. Снимите ремень привода генератора.
5. Снимите радиатор (14).
6. Снимите шкивы насоса системы охлаждения (5) и насоса усилителя рулевого управления (6).
7. Снимите крышку головки блока цилиндров.
8. Снимите вакуумный насос (9).
9. Установите поршень первого цилиндра в положение ВМТ.
10. Установите фиксатор (03) на маховик.
11. Снимите масляный радиатор (17) с поддона.
(Перейдите к источнику по ссылке Autoinstruction.ru)
12. Снимите демпфер крутильных колебаний (77).
13. Снимите генератор.
14. Снимите кронштейн генератора (2).
15. Отверните болты крепления поддона (8).
16. Снимите патрубки (1) и (4) на передней части головки блока цилиндров.
17. Отверните насос усилителя рулевого управления (30).
18. Снимите пальцы направляющего рычага (32) с головки блока цилиндров.
19. Снимите натяжное устройство (33) ремни привода генератора.
20. Отверните болты крепления ТНВД (5) к крышке цепи привода ГРМ.

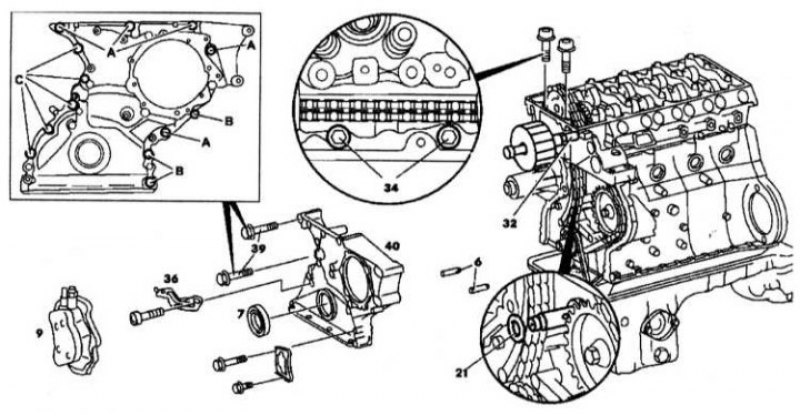

Детали установки крышки цепи привода ГРМ: A - Болт с прокладкой М6х60; В - Болт с прокладкой М6х70; С - Болт с прокладкой М6х40
1. Отверните кронштейн крепления датчика ВМТ (36).
2. Отверните болты крепления крышки цепи привода ГРМ (40) и снимите ее.
3. Протрите уплотнительные поверхности крышки цепи привода ГРМ и блока цилиндров.
Установка
Установка проводится в порядке, обратном снятию.
