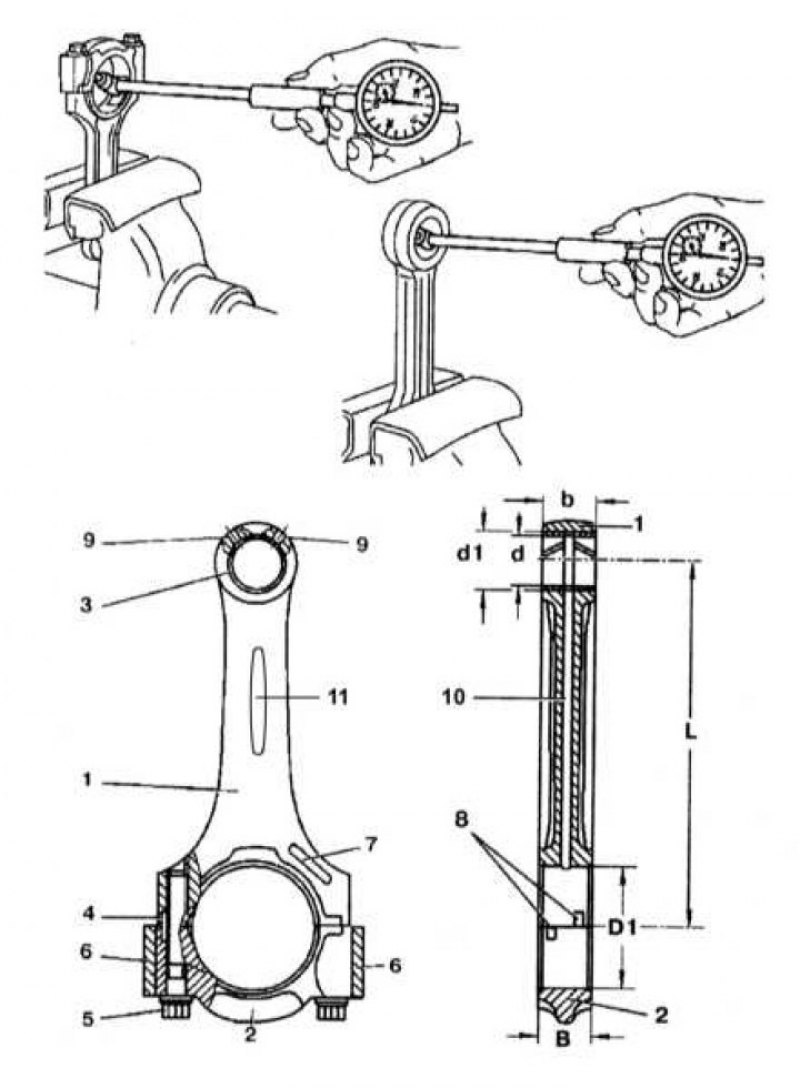

Проверка шатунов: 1 - Шатун; 2 - Шатунная крышка; 3 - Втулка; 4 - Направляющие пазы; 5 - Шатунный болт; 6 - Балансировочные грузики; 7 - Идентификационное поле (модели с турбонаддувом); 8 - Пазы для установки вкладышей; 9 - Масляный канал (модели с турбонаддувом); 10 - Масляный канал (модели без турбонаддува); 11 - Идентификационное поле (модели без турбонаддува); b - Ширина верхней головки шатуна; B - Ширина нижней головки шатуна; d - Внутренний диаметр втулки верхней головки шатуна; d1 - Наружный диаметр втулки верхней головки шатуна; D1 - Диаметр отверстия нижней головки шатуна; L - расстояние между центрами отверстий головок шатуна
1. Снимите поршни (см. Раздел Снятие и установка поршней).
2. Проверьте шатуны на обесцвечивание, перекос отверстий и выемок. При обнаружении этих повреждений шатуны необходимо заменить.
3. Проверьте болты крепления шатунных крышек.
4. Измерьте диаметр отверстия шатуна.. Если диаметр больше максимального допустимого, сточите контактную поверхность крышки не более чем на 0.02 мм.
Оригинал расположен на ресурсе www.autoinstruction.ru
5. Проверьте внутренний диаметр втулки шатуна.
6. Установка проводится в порядке, обратном снятию. Размеры шатунов приведены в Спецификациях.
