Снятие и установка головки блока цилиндров (Mercedes S-Class W140)

Снятие

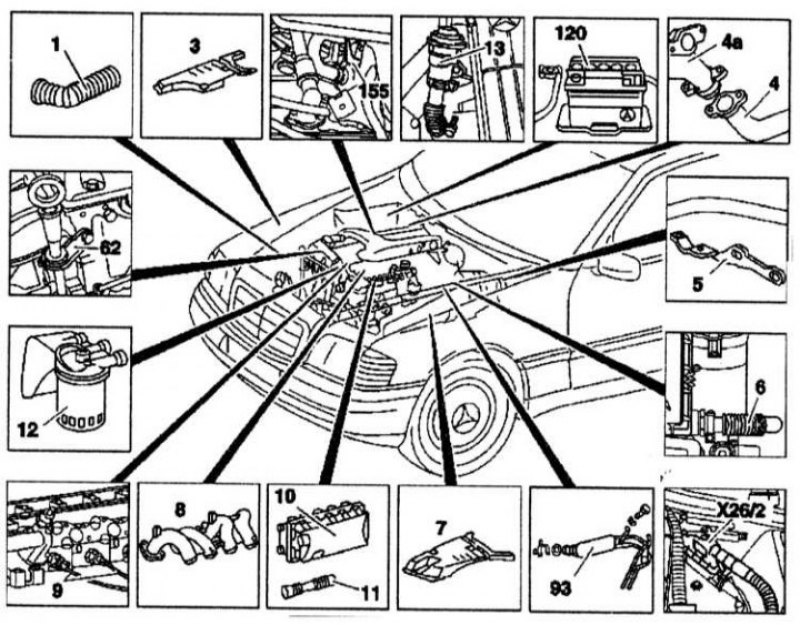

Подготовка к снятию головки блока цилиндров: 1 - Впускная труба; 3, 7 - Декоративные панели; 4 - Выпускная труба; 4a - Выпускной коллектор; 5, 62 - Кронштейны; 6 - Трубка рециркуляции отработавших газов; 8 - Впускной трубопровод; 9 - Провод свечи накаливания; 10 - Воздушный фильтр; 11 - Воздушная впускная трубка; 12 - Топливный фильтр; 13 - Клапан рециркуляции отработавших газов; 93 - Коленчатый патрубок; 120 - Батарея; 155 - Опорная стойка; Х26/2 - Разъем проводки

1. Снимите распределительный вал.

2. Снимите инжекторы.

3. Снимите ремень привода генератора.

4. Отсоедините отрицательный провод от батареи (120).

5. Отсоедините воздушную впускную трубу (11) и крышку воздушного фильтра (10) вместе с фильтрующим элементом.

6. Снимите декоративные панели (3) и (7).

7. Отсоедините впускную трубу (1) от турбокомпрессора.

8. Отверните опорную стойку (155) возвратной трубки.

9. Отверните нагнетающий маслопровод от блока цилиндров.

10. Снимите топливный фильтр (12).

11. Отверните кронштейн (62) направляющей трубы указателя уровня масла.

12. Снимите трубку (6) между клапаном рециркуляции отработавших газов и впускным трубопроводом или трубкой подачи сжатого воздуха.

13. Отсоедините клапан рециркуляции отработавших газов (13).

14. Отверните выпускную трубу (4) от выпускного коллектора.

15. Отверните провода (9) от свечей накаливания.

16. Отсоедините разъем (Х26/2).

17. Снимите впускной трубопровод (8).

Детали установки головки блока цилиндров (реально цилиндров 6): 15 - Скользящий рычаг; 16, 17, 18, 19 - Болты; 20 - Головка блока цилиндров; 21 - Прокладка; 221, 222 - Пальцы скользящего рычага

1. Извлеките пальцы (221), (222) скользящего рычага из головки блока цилиндров.

2. Снимите скользящий рычаг (15).

3. Отверните болт (16) крепления крышки цепи привода ГРМ к головке блока цилиндров.

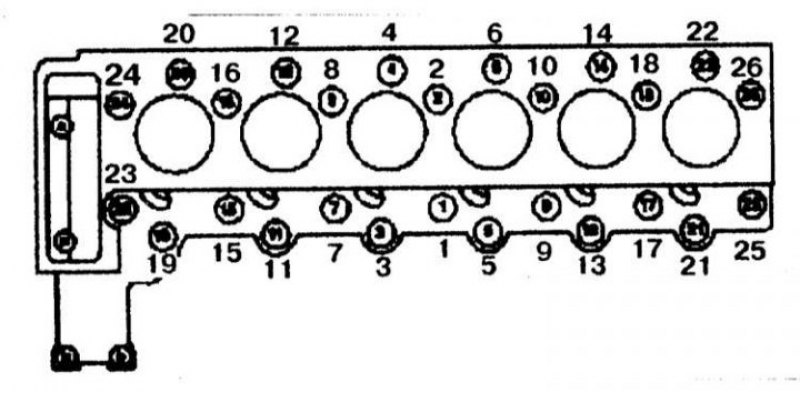

4. Отверните болты крепления головки блока цилиндров (17), (18) и (19) в порядке, обратном показанному на иллюстрации.
