Система управления впрыском и зажиганием LH-SFI (двигатели серии М119.97)
Снятие
Детали установки топливной распределительной магистрали с инжекторами (LH-SFI): 16 - Болт; 16/8 - Уплотнительное кольцо; 17 - Топливная распределительная магистраль; 17/2 - Возвратный топливопровод; 173 - Нагнетающий топливопровод; Y62 - Инжекторы
1. Сбросьте давление с помощью специального клапана на топливной распределительной магистрали.
2. Отсоедините все разъем электропроводки от топливной распределительной магистрали и впускного трубопровода.
3. Отсоедините вакуумную трубку от вакуумного усилителя тормозов.
4. Отсоедините трубку вентиляции картера.
5. Отсоедините вакуумную трубку от регулятора давления топлива.
6. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
7. Отсоедините разъемы (стрелка).
8. Отверните болты (16).
9. Снимите топливную распределительную магистраль (17) с инжекторами с впускного трубопровода.
10. Замените уплотнительные кольца (16/8). Проверьте инжекторы.
Установка
Установка производится в порядке, обратном снятию.
Система управления впрыском и зажиганием ME-SFI (двигатели серии М119.98)
Снятие

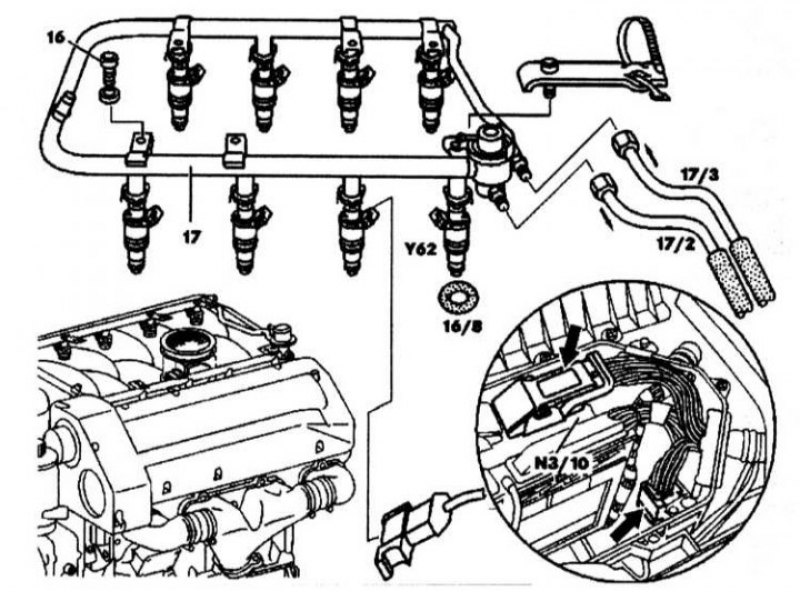

Детали установки топливной распределительной магистрали с инжекторами (ME-SFI): 16 - Болт; 16/8 - Уплотнительное кольцо; 17 - Топливная распределительная магистраль; 17/2 - Возвратный топливопровод; 173 - Нагнетающий топливопровод; N3/10 - Блок управления двигателем (ME-SFI); Y62 - Инжектор
1. Сбросьте давление топлива с помощью специального клапана на распределительной магистрали.
2. Отсоедините все разъемы электропроводки от топливной распределительной магистрали и впускного трубопровода.
3. Отсоедините вакуумную трубку от вакуумного усилителя тормозов.
4. Отсоедините трубку вентиляции картера.
5. Отсоедините вакуумную трубку от регулятора давления топлива.
6. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
Статья перепечатана отсюда: AutoInstruction.ru
7. Отсоедините разъемы проводки от форсунок (Y62).
8. Отсоедините разъем проводки от блока управления двигателем (N3/10) и разъем (стрелка).
9. Снимите левую крышку катушки зажигания.
10. Отверните болты (16).
11. Снимите топливную распределительную магистраль (17) с инжекторами с впускного трубопровода.
12. Замените уплотнительные кольца (16/8). Проверьте инжекторы.
Установка
Установка производится в порядке, обратном снятию.
