Модуль управления противоугонной системы (cправа в багажном отделении)
Модуль управления противозаносной системы (ESP)/чувствительного к скорости движения ГУР (в правом заднем углу двигательного отсека в монтажном блоке модуля управления)
Модуль управления антипробуксовочной системы (ASR)/чувствительного к скорости движения ГУР (в правом заднем углу двигательного отсека в монтажном блоке модуля управления)
Модуль управления подогревом передних сидений (под правым задним сиденьем, - не перепутайте с модулем управления подогревом задних сидений, - проверьте по жгуту электропроводки)
Модуль управления подогревом задних сидений (под правым задним сиденьем, - не перепутайте с модулем управления подогревом передних сидений, - проверьте по жгуту электропроводки)
Блок управления регулировкой сидений (под водительским сиденьем, - вид снизу)
Блок управления регулировкой направления оптических осей фар (в ножном колодце переднего пассажира)
Модуль управления системы ходовых огней светлого времени суток (DRL) (в пассажирском ножном колодце, на правой стенке консольной сборки)
Модуль управления систем дополнительной безопасности (SRS) (спереди под центральной консолью
Модуль управления системой помощи при парковке (Parktronic) (под подушкой правого заднего сиденья, под модулем управления распределением воздуха автоматической демпфирующей системы (ADS), - не виден на снимке)
Модуль управления трансмиссией (TCM) (в правом заднем углу двигательного отсека)
Модуль управления дистанционного устройства единого замка (справа в багажном отделении)
(Информация скопирована с сайта: «www.autoinstruction.ru»)
Модуль управления пневматическим оборудованием (PSE) (под правым задним сиденьем в пенопластовом уплотнителе)

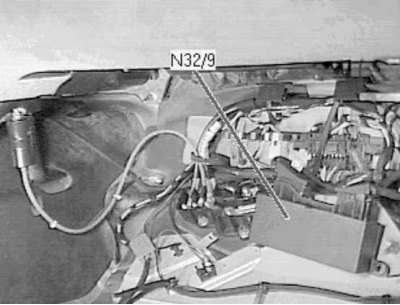

Блок управления приводом и подогревом зеркал, регулировки рулевой колонки (в ножном колодце переднего пассажира)
Блок клапанов переключения (под панелью приборов в пассажирском ножном колодце)
Модуль управления противоугонной системой опознавания водителя (под комбинацией приборов на опорном кронштейне рулевой колонки)

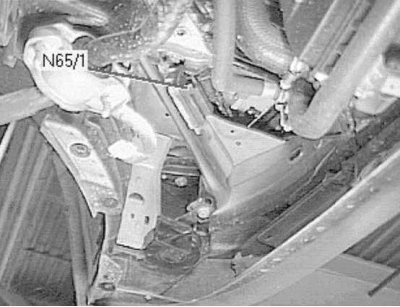

Модуль управления системы подмешивания воздуха в выхлоп (AIR) (снизу в левом переднем углу двигательного отсека, с внутренней стороны левого лонжерона)
Модуль управления двигателем (ECM МЕ-SFI) (в правом заднем углу двигательного отсека, в монтажном блоке модуля управления)
Модуль управления оборудованием комфорта (справа в багажном отделении)
Главный монтажный блок предохранителей (в левом заднем углу двигательного отсека, в левом компонентном отсеке)
Задний монтажный блок предохранителей (справа в багажном отделении)
Монтажный блок предохранителей (в левом заднем углу двигательного отсека, в левом компонентном отсеке, включает в себя главный монтажный блок)

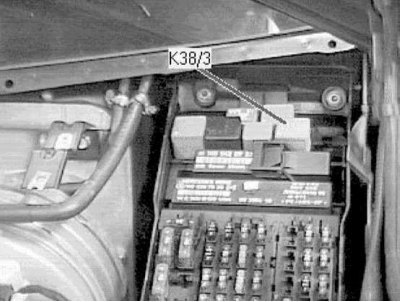

Реле блокировки стартера (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)
Реле клаксона (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)
Реле оборудования комфорта (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)
Реле высокого давления/возвратного насоса (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)

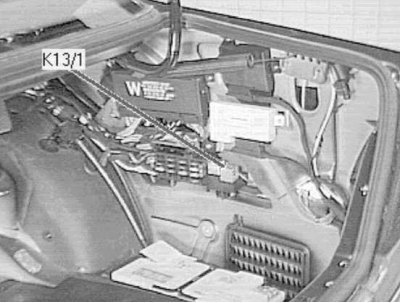

Реле обогревателя заднего стекла (справа в багажном отделении, позади монтажного блока предохранителей)
Реле топливного насоса (справа в багажном отделении, позади заднего монтажного блока предохранителей)
Реле фароочистителя (в левом заднем углу багажного отделения, в левом компонентном отсеке, в задней части монтажного блока предохранителей)
Приводной электромотор вентилятора системы кондиционирования воздуха (в правой части двигательного отсека, под крышкой)
Приводной электромотор вентилятора заднего отопителя (в задней части передней секции центральной консоли)
Приводной электромотор стеклоподъемника водительской двери (в раме дери)

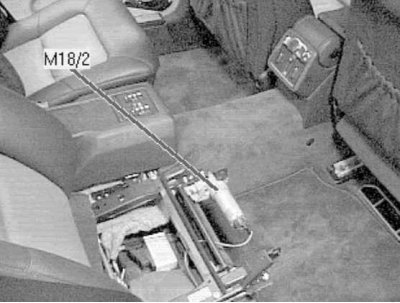

Электропривод регулировки правого заднего сиденья (под подушкой, закреплен на раме сиденья)

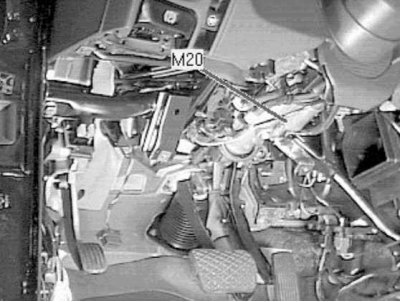

Приводной электромотор регулировки рулевой колонки (слева под панелью приборов, на рулевой колонке)
Приводной электромотор регулировки высоты положения водительского сиденья (под сиденьем, - вид снизу)
Приводной электромотор регулировки положения водительского сиденья в продольном направлении (под сиденьем, - вид снизу)

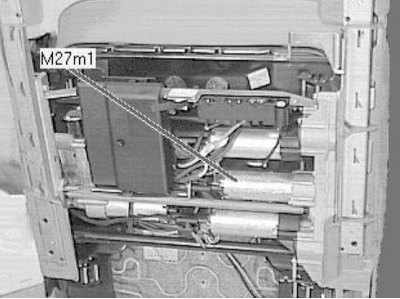

Приводной электромотор регулировки положения подушки водительского сиденья в продольном направлении (под сиденьем, - вид снизу)
Приводной электромотор стеклоочистителя (в левом заднем углу двигательного отсека, на задней переборке под пластмассовой крышкой, - на снимке крышка снята)

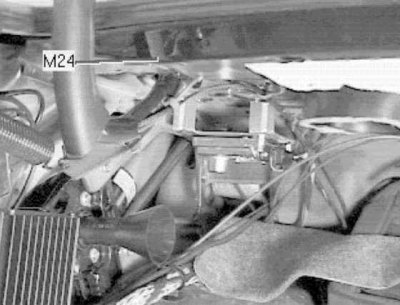

Приводной электромотор солнцезащитной шторки заднего стекла (слева вверху в багажном отделении, в задней полке, на снимке не виден, расположен непосредственно над указанной точкой)
Электромагнит регулировки ремней безопасности (комфортная функция) (в салоне автомобиля, в основании левой стойки В)
Запал боковой подушки безопасности (в раме водительской двери)
Запал пиротехнического натяжителя ремня безопасности (в салоне автомобиля, в основании левой стойки В)

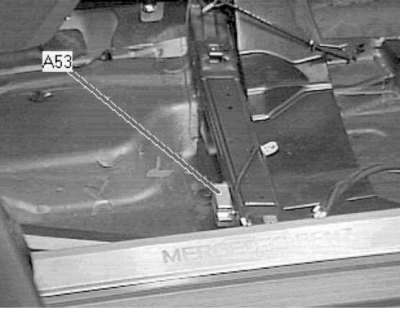

Датчик левой подушки безопасности (под водительским сиденьем, в передней части рамы)

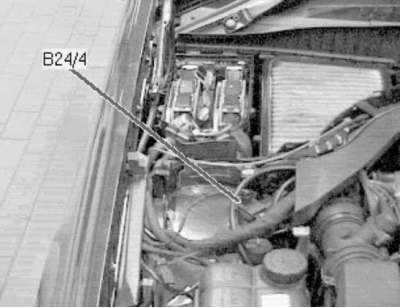

Правый передний кузовной датчик ускорения (в правом заднем углу двигательного отсека, перед монтажным блоком модуля управления)
Датчик ускорения, правый задний
Левый передний кузовной датчик ускорения (в левой части двигательного отсека на брызговике арки левого колеса)
Датчик поперечных ускорений ABS (в салоне автомобиля, в центре под задним сиденьем, вблизи тоннеля трансмиссионной линии)
Датчик угла поворота рулевого колеса (cверху на рулевой колонке, под рулевым колесом)
Датчик-выключатель активации режима kickdown (в водительском ножном колодце, под педалью газа)
Датчик тормозного давления противозаносной системы (ESP) (в арке левого переднего колеса, в крыле под наружным молдингом)
Датчик рыскания (в левом переднем углу багажного отделения, под задней полкой)
Датчик парковки (в левом углу переднего бампера)
Датчик дождя (в салоне автомобиля, по центру ветрового стекла, встроен в сборку громкоговорителя/датчика зеркала)
Датчик-выключатель стояночного тормоза (слева вверху в водительском ножном колодце, на кронштейне педали стояночного тормоза)
Датчик-выключатель двери (в проеме водительской двери, снизу на стойке А)
Датчик-выключатель капота (в правом переднем углу двигательного отсека, под защелкой замка на кожухе радиатора)
Термовыключатель подогрева сопел стеклоомывателя (в левом заднем углу капота под крышкой)
Сирена противоугонной сигнализации (в левом переднем углу двигательного отсека, позади блок-фары)
Лампа подсветки порога водительской двери (нижний край двери)
Инфракрасный датчик крышки багажного отделения (на задней панели, вблизи замкового цилиндра)
Инфракрасный приемник водительской двери. В задней части наружной ручки двери
Поворотный тумблер/микровыключатель крышки багажника (в багажном отделении, встроен в сборку защелки замка)
Рожки клаксона, - модели Купе (в центральной части панели передка, впереди радиатора, - два рожка)
Левый рожок клаксона, - модели Седан (под автомобилем, в левом переднем углу двигательного отсека, под блок-фарой, - правый рожок расположен симметрично)
Левая противотуманная фара (вмонтирована в передний бампер)
Усилитель аудиосистемы (слева в багажном отделении)
CD-чейнджер (в левой части багажного отделения, на балке рамы)
Автоматическая антенна (радиоприемник/телефон) (в левой части багажного отделения, - мачта антенны выдвигается из левого заднего крыла)
Громкоговоритель водительской двери (в панели отделки двери)
Приемопередатчик сотового телефона (в левой части багажного отделения)
Низкочастотный громкоговоритель водительской двери (в сборке двери, под панелью обивки)
Модуль голосового управления сотового телефона (слева в багажном отделении)
