Рис. 2.39. Схема системы управления нового автомобиля Camry: 1 – выключатель зажигания; 2 – датчик давления масла в системе усилителя рулевого управления; 3 – датчик положения педали управления подачей топлива; 4 – комбинация приборов; 5 – сигнал скорости

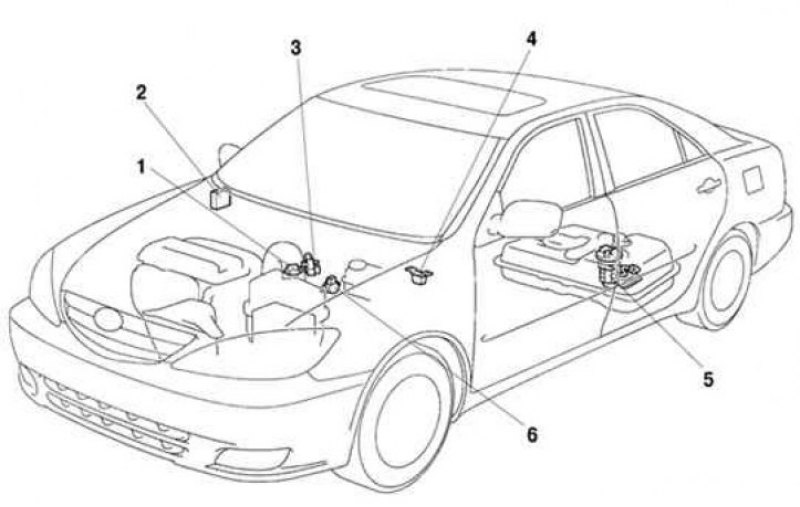

Рис. 2.40. Расположение основных элементов системы управления двигателем на автомобиле: 1 – датчик расхода воздуха; 2 – электронный блок управления двигателя; 3 – VSV (для EVAP); 4 – DLC3; 5 – топливный насос; 6 – датчик положения педали управления подачей топлива
На рисунке 2.40 показано расположение основных элементов системы управления двигателем на автомобиле.
Рис. 2.41. Расположение основных элементов системы управления двигателем на двигателе: 1 – управляющий клапан системы изменения фаз газораспределения; 2 – топливная форсунка; 3 –датчик положения дроссельной заслонки; 4 – датчик положения распредвала;
Текст предоставлен порталом [autoinstruction.ru]
Расположение основных элементов системы управления двигателем на двигателе показаны на рис.2.41.
