Меры предосторожности
Предупреждение!
- Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп дождитесь охлаждения осветительного прибора!
- Храните лампы в недоступном для детей месте!
- Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть!
Замена лампы Н7
Лампа накаливания находится под давлением, поэтому следует надеть защитные очки и перчатки.
Фары с ксеноновыми лампами ближнего света:
Имеется опасность травмирования в связи с высоким напряжением!
Не заменяйте ксеноновые лампы самостоятельно. Для проведения работ на фарах ближнего света обратитесь к специалистам.
Порядок выполнения процедуры
Перед заменой ламп накаливания выключите освещение во избежание короткого замыкания.
Новые лампы берите в руки только пользуясь мягкой шелковой бумагой или тонкими перчатками.
Применяйте только лампы накаливания на напряжение 12 В одного типа и соответствующей мощности.
Указатели поворотов (PY 21 Вт, желтый)
Замена лампы указателя поворота: 1 - Зажим корпуса фонаря указателя поворота; 2 - Лампа накаливания указателя поворота; 3 - Выступ; 4 - Направляющая
1. Откройте капот.
2. Сожмите зажим (1) со стороны двигательного отсека и выдвиньте вперед корпус фонаря указателя поворота.
3. Держатель лампы с лампой накаливания поверните влево и снимите. Нажмите на лампу накаливания, поверните ее влево и выньте.
4. Корпус фонаря указателя поворота вставьте выступами (3) в направляющие (4) и прижмите назад до фиксации.
Повторитель указателя поворота (WY 5 Вт, желтого цвета)
Снятие
1. Передвиньте корпус фонаря дополнительного указателя поворота вперед и снимите.
2. Держатель лампы с лампой накаливания поверните влево и снимите. Лампу накаливания вытяните из патрона.
Установка
Корпус фонаря дополнительного указателя поворота насадите спереди, нажмите и зафиксируйте сзади.
Угол наклона фар
Регулярно проверяйте угол наклона фар. Описание процедуры регулировки поолжения фар приведено в Разделе Декоративная решетка радиатора - детали установки Главы Кузов.
Примечание. На моделях с ксеноновым освещением угол наклона оптических осей фар регулируется автоматически.
Фары
Организация доступа к лампам в блок-фарах галогенного типа

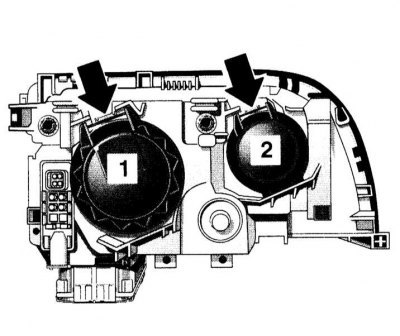

Расположение крышек доступа к лампам блок-фары галогенного типа: 1 - Крышка (стояночный свет/односторонний стояночный свет, ближний свет и противотуманный свет); 2 - Крышка (дальний свет)
Организация доступа к лампам в блок-фарах ксенонового типа
Внимание! Штекер фар ближнего света с ксеноновыми лампами не отсоединяйте!
Расположение крышек доступа к лампам блок-фары ксенонового типа: 1 - Крышка (стояночный свет/односторонний стояночный свет, ближний свет и противотуманный свет); 2 - Крышка (дальний свет)
Стояночный свет/односторонний стояночный свет
Фары с галогенными лампами

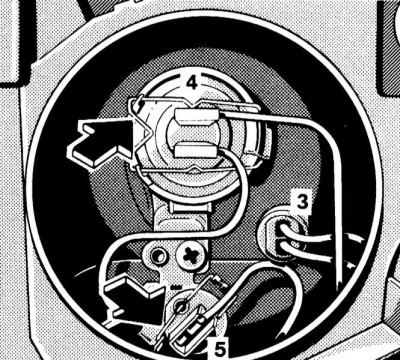

Замена ламп стояночных огней (3) в фарах галогенного типа: 3 - Лампа стояночного света/одностороннего стояночного света (W 5 Вт); 4 - Лампа ближнего света (Н7 55 Вт); 5 - Лампа противотуманного освещения (Н1 55 Вт)
1. Откройте капот.
2. Отжав скобу фиксатора, снимите крышку корпуса фары (1).

3. Вытяните патрон с лампой.
4. Выньте лампу.
5. Установка производится в обратном порядке, - проследите за надежностью фиксации патрона.
Фары с ксеноновыми лампами
Замена ламп стояночных огней (3) в фарах ксенонового типа: 3 - Лампа стояночного света/одностороннего стояночного света (W 5 Вт); 5 - Лампа противотуманного освещения (Н1 55 Вт); 7 - Лампа ближнего света
1. Порядок выполнения процедуры аналогичен описанному выше для фар галогенного типа.


2. При установке крышку насадите снизу и нажмите вверху до фиксации.
Ближний свет, дальний свет, противотуманное освещение
Замена лампы дальнего света (6) в фарах ксенонового типа: 6 - Лампа дальнего света (Н1 55 Вт)
Предупреждение! Имеется опасность травмирования в связи с высоким напряжением! Штекер фар ближнего света с ксеноновыми лампами не отсоединяйте.
1. Откройте капот.
2. Снимите крышку над фарой.

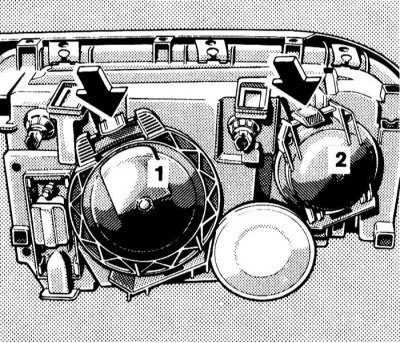

3. Отжав скобу фиксатора, снимите крышку корпуса фары (1) или (2).
![]() |
![]() |
4. Отсоедините штекер от соответствующей лампы.


5. Отцепите удерживающую пружину и извлеките лампу.
6. Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.
7. Крышку корпуса фары насадите внизу и нажмите вверху до фиксации.
Внимание! Задние фонари

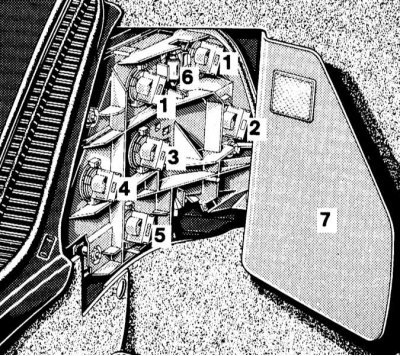

Схема расположения ламп заднего комбинированного фонаря: 1 - Указатели поворотов (Р 21 Вт, желтый пластмассовый дефлектор/PY 21 Вт, желтый с серым пластмассовым дефлектором); 2 - Фонарь сигнала торможения и задний габаритный свет/односторонний стояночный свет (Р 21/5 Вт); 3 - Задний габаритный свет/односторонний стояночный свет (R5 Вт)
Сторона водителя: 4 - Задний туманный фонарь (Р 21 Вт); 5 - Фонарь заднего хода (Р 21 Вт); 6 - Освещение багажника (С 10 Вт, лампа-софит); 7 - Крышка доступа
1. Схема расположение ламп заднего комбинированного фонаря приведена на сопр. иллюстрации.
2. Отогните панель крышки доступа (7).
3. Держатель лампы с лампой накаливания поверните влево и снимите.
4. Нажмите на лампу накаливания, поверните влево и выньте ее.
5. Держатель лампы установите, нажав до фиксации.
Фонари освещения номерного знака (С 5 Вт, лампа-софит)

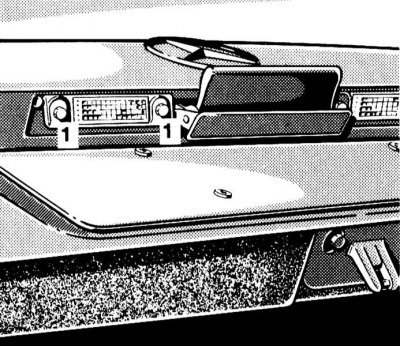

Замена ламп фонарей подсветки номерного знака
Отвинтите винты крепления (1) и выньте фонарь.
Внимание! Стоп-сигнал верхнего уровня (Р 21 Вт).
1. Прижмите накладки слева и справа и снимите крышку.

2. Держатель лампы с лампой накаливания поверните влево и снимите. Нажмите на лампу, поверните ее влево и выньте.
