Смещение на один зуб звездочки распределительного вала соответствует 18° поворота коленчатого вала. Смещение шпонки вправо по направлению вращения обеспечивает более ранние, а со смещением влево — более позднее открытие впускного клапана. На рис. 97 наглядно показано изменение фаз газораспределения.

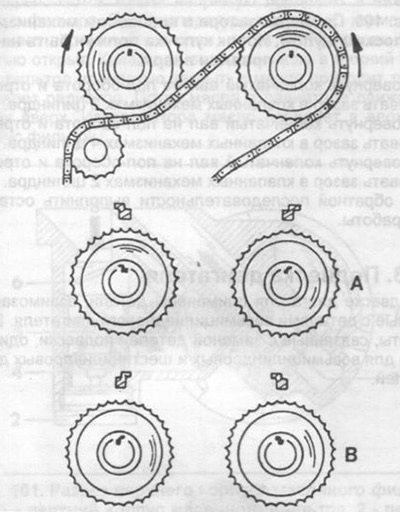

Рис. 97. Регулировка фаз газораспределения.
Положение А - раннее открытие,
положение В - позднее открытие.
Удерживая распределительный вал от проворачивания, отвернуть болт крепления.
(Статья перепечатана с ресурса Autoinstruction.ru)
Снять с распределительного вала звездочку.
Установить требуемую шпонку и поставить звездочку.
Повторить проверку фазы газораспределения.
После замены шпонки или установки новой цепи привода отрегулировать опережение зажигания. Распределительные валы вращаются в противоположных направлениях, на что необходимо обратить внимание при установке шпонок.
