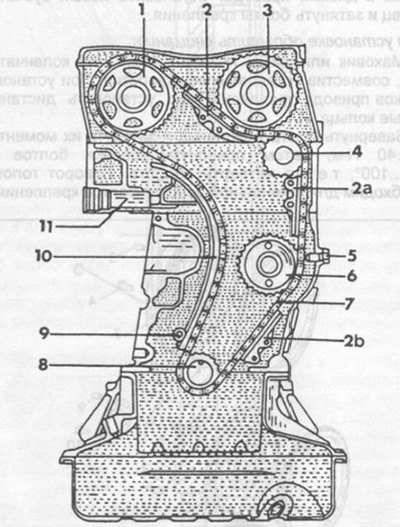

Рис. 84. Привод распределительных валов. 1 - распределительный вал выпускных клапанов, 2 - успокоитель цепи, 3 - распределительный вал впускных клапанов, 4 - направляющая звездочка, 5 - предохранительный болт, 6 - промежуточная звездочка, 7 - двухрядная роликовая цепь, 8 - звездочка коленчатого вала, 9 - ось башмака натяжителя цепи, 10 - башмак натяжителя цепи, 11 - гидравлический натяжитель цепи.
Бесконечная цепь передает вращение от звездочки на коленчатом валу двум звездочкам распределительных валов, направляющей и промежуточной звездочкам, и поддерживается успокоителем. Натяжение цепи обеспечивает гидравлический натяжитель, расположенный в блоке цилиндров, воздействующий на башмак.
Звездочки распределительных валов установлены на шпонках и крепятся болтами.
