Снять с оси поворотной цапфы внутреннее кольцо (6) вместе с роликами наружного подшипника.
Снять сальник (4) и снять внутреннее кольцо (5) вместе с роликами внутреннего подшипника.

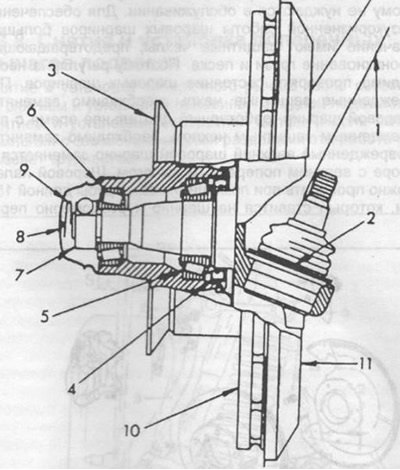

Рис. 217. Разрез ступицы переднего колеса. 1 - поворотная цапфа, 2 - шаровой шарнир, 3 - ступица переднего колеса, 4 - сальник, 5 - роликовый подшипник внутренний, 6 - роликовый подшипник наружный, 7 - разрезная гайка, 8 - колпак ступицы, 9 - пружинный контакт, 10 - тормозной диск, 11 - защитный кожух.
Выбить или извлечь с помощью съемника из ступицы наружное кольцо внутреннего подшипника.
С помощью латунной или алюминиевой оправки осторожно выпрессовать наружное кольцо наружного подшипника.
Проверить биение фланца ступицы. Проверить состояние резьбовых отверстий под болты крепления колеса, посадочные поверхности под подшипники в ступице и роликовые подшипники. Роликовые подшипники необходимо заменить при наличии следующих дефектов:
(Источник расположен на веб-ресурсе: «autoinstruction.ru»)
Повышенное давление наружных торцев конических роликов на внутреннее кольцо, что приводит к отслаиванию хромового покрытия.
Коррозия рабочих поверхностей роликов в результате попадания воды из-за дефекта сальника.
Наружное кольцо подшипника светло-коричневого или голубого цвета в результате перегрева подшипника.
Замена производится одновременно двух подшипников. Всегда необходимо использовать подшипники одного предприятия-изготовителя. При повторной установке подшипников недопустимо менять местами кольца и ролики с сепараторами.
При установке выполнить следующие работы:
Запрессовать в ступицу наружные кольца подшипников.
В подшипники необходимо заложить 50 г смазки.
Ролики с сепараторами заполнить смазкой.
Установить в ступицу внутренние кольца подшипников и торцевые поверхности роликов заполнить смазкой.
Запрессовать в ступицу сальник и смазать рабочие кромки.
В ступицу заложить остатки смазки. При большом количестве смазки она преобразуется и теряет свои смазывающие свойства, при малом количестве смазки не обеспечивается полноценное смазывание подшипников.
Установить ступицу переднего колеса на поворотную цапфу, как описано в предыдущем разделе.
