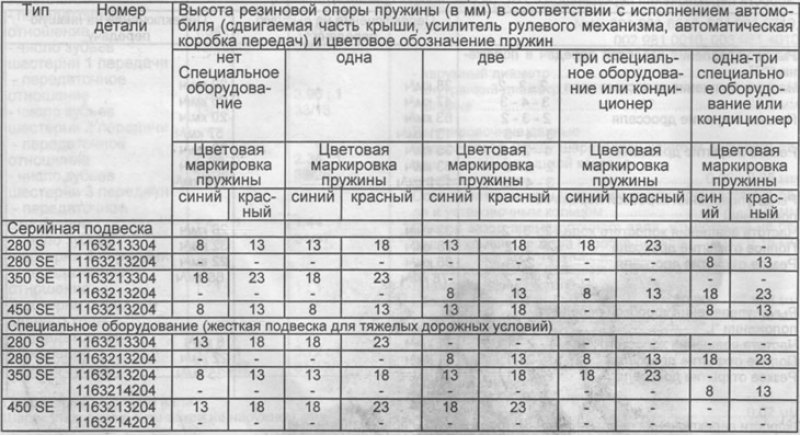

Резиновые опоры пружин передней подвески:
- высота 8 мм — деталь № 115 321 4884
- высота 13 мм — деталь № 115 321 4984
- высота 18 мм — деталь № 115 321 5084
- высота 23 мм — деталь № 115 321 5184

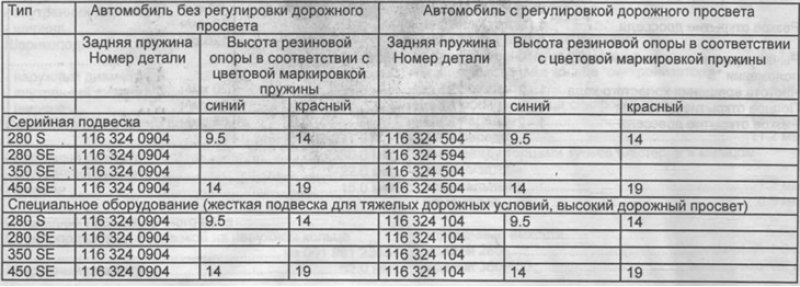

Установка пружин задней подвески (резиновые опоры задних пружин)
Резиновые опоры пружин задней подвески:
- высота 9.5 мм — деталь № 115 325 2244
- высота 14.0 мм — деталь № 115 325 2344
- высота 19.0 мм — деталь № 115 325 2444

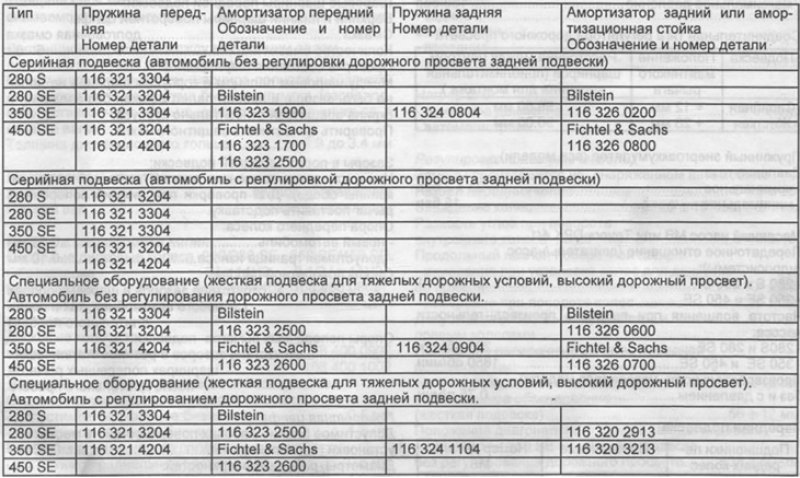

Допустимые комбинации пружина - амортизатор

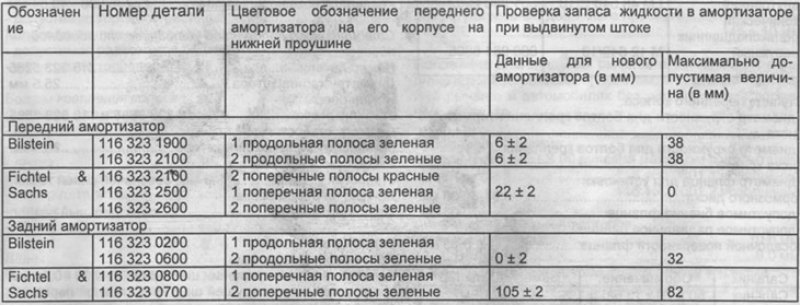

Данные для проверки амортизатора

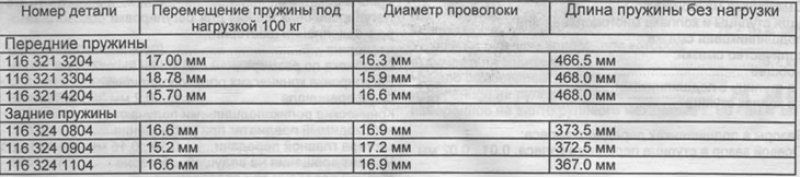

Данные для проверки пружин
Регулятор дорожного просвета
Регулировка выпускного клапана для ограничения давления в гидросистеме — 30 + 6 бар
Регулировка предохранительного клапана:
- минимальное давление — 120 бар
- максимальное давление — 160 бар
Соединительная тяга регулятора дорожного просвета
Пружинный энергоаккумулятор (все модели)
Давление газа:
- номинальное — 23 ± 2 бар
- минимальное — 15 бар
Масляный насос МВ или Tevers DPK 4/1
Передаточное отношение (двигатель/насос гидросистемы):
- 280 S и 280 SE — 2 :1
- 350 SE и 450 SE — 2:1
Частота вращения при проверке производительности насоса*
- 280S и 280 SE — 200 об/мин
- 350SE и 450 SE — 1650 об/мин
Производительность насоса (все модели)
- без и сдавлением — 0.75 л/мин
Передняя подвеска
Ступица переднего колеса:
- диаметр окружности для болтов крепления тормозного диска — 104.0 мм
- диаметр окружности для болтов крепления диска колеса — 112.0 мм
- диаметр фланца для установки тормозного диска — 79.97-80.00 мм
- допустимое биение фланца — 0.03 мм
- допустимое радиальное биение посадочной поверхности фланца — 0.05 мм
Смазочные материалы:
для ступицы и колпака многоцелевая или подшипниковая смазка количество смазки:
- общее — 60 г
- в ступицу с подшипниками — 45 г
- в колпак ступицы — 15 г

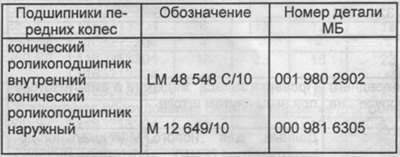

Зазоры в подшипниках переднего колеса:
Осевой зазор в ступице переднего колеса — 0.01...0.02 мм
Приспособление для проверки осевого зазора — 136 589 0421 или 116 589 1212 00 и индикатор часового типа
Шаровые шарниры передней подвески:
Верхний и нижний шарниры поворотной цапфы
- Смазка — долговечная смазка
- Количество смазки — 5 - 6 г
Проверка состояния шарниров
Между шаровым пальцем и корпусом шарнира не должно быть зазора, шаровой палец должен без заедания и скрипа вращаться относительно корпуса.
Проверить целостность защитного чехла.
Зазоры в порах передней подвески:
Измерить зазор колесного диска ( в нижней части закраины обода). Для проверки под нижний поперечный рычаг поставить подставку.
Опора переднего колеса:
- новый автомобиль — 0.03 мм
- допустимая граница износа — 0.10 мм
Опоры поворотной цапфы: отсутствие зазоров в шаровых опорах как нового автомобиля, так и после длительного пробега
Опоры поперечных рычагов подвески: отсутствие зазоров в резинометаллических шарнирах поперечных рычагов после длительного пробега
Поворотная цапфа
Допустимое биение рабочих поверхностей на местах установки подшипников — 0.05 мм
Диаметры рабочих поверхностей:
- наружный подшипник — 21.44 - 21.43 мм
- внутренний подшипник — 34.93 - 34.92 мм
- сальник - номинальный — 50.00 - 49.84 мм
Стабилизатор поперечной устойчивости передней подвески:
- Номер детали — 16 323 5265
- Диаметр стабилизатора — 25.5 мм
- Номер опоры стабилизатора — 116 323 3685 и 116 323 3585
- Диаметр отверстия в резиновой опоре стабилизатора — 23.5 мм
- Эксцентриситет отверстия — 3 мм, обозначен синей точкой
- Данные по регулировке переднего колеса — см. отдельный раздел
