Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в замке.

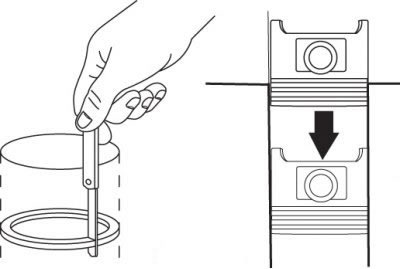

Рис. 3.46. Измерение зазора в замке поршневого кольца
Вставьте в первый цилиндр верхнее кольцо и протолкните внутрь днищем поршня так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра в положении, соответствующем нижней мертвой точке. Зазор в замке поршневого кольца измеряется щупом (рис. 3.46). Сравните результат с требуемым значением.
Если зазор больше или меньше установленного, повторите измерение, чтобы убедиться в возможности установки кольца.
Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя торцы кольца соединяются, что может вызвать серьезные поломки. Зазор в замке поршневого кольца можно увеличить, осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.
Зазор может превышать установленный, но должен быть не более 1 мм.
Следует повторить измерение, чтобы убедиться в пригодности кольца.
Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для остальных колец, устанавливаемых в другие цилиндры.
После измерения зазоров в замках колец и их корректировки кольца можно устанавливать на поршни.
Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

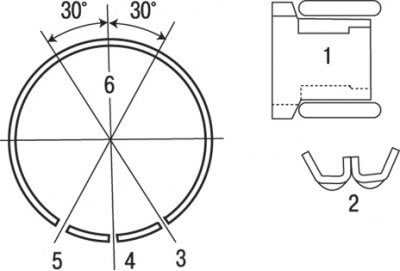

Рис. 3.47. Расположение элементов маслосъемного кольца и замков: 1 – маслосъемное кольцо; 2 – маслосъемное кольцо (расширитель); 3 – нижняя направляющая; 4 – расширитель; 5 – верхняя направляющая; 6 – поршневой палец

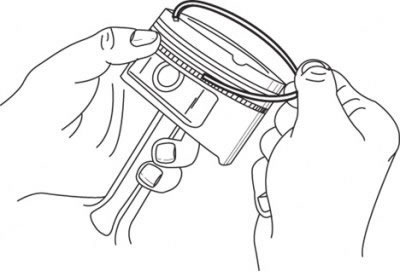

Рис. 3.48. Установка элементов маслосъемного кольца
Это кольцо состоит из трех элементов. Установите в канавку разделитель/расширитель (рис. 3.47), затем установите нижнюю направляющую маслосъемного кольца. При установке направляющих нельзя пользоваться приспособлением для установки колец, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня между разделителем и горизонтальной площадкой канавки и, прочно удерживая его, заведите пальцем в канавку второй конец кольца (рис. 3.48). Точно так же установите вторую направляющую.
После установки всех элементов маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте замки маслосъемного кольца в соответствии с рис. 3.47.
Следующим устанавливается среднее кольцо. На нем выштампована метка «R», которая должна быть направлена в сторону днища поршня.
Внимание! Всегда действуйте в соответствии с инструкцией на упаковке поршневых колец, у разных изготовителей могут быть разные обозначения.
Внимание! Не перепутайте верхнее и нижнее компрессионные кольца, так как у них различные профили поперечного сечения.

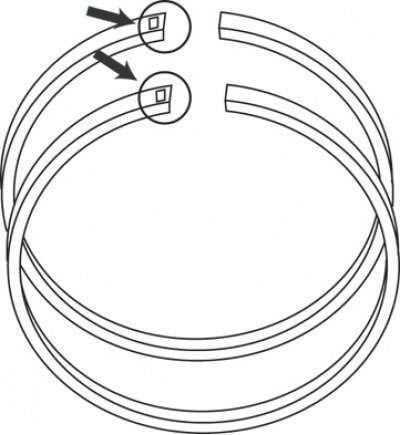

Рис. 3.49. Расположение меток на компрессионных поршневых кольцах
Установите приспособление для установки поршневых колец, убедитесь, что метки направлены в сторону днища поршня, и переместите соответствующее кольцо в среднюю канавку поршня (рис. 3.49). Не разводите торцы кольца на расстояние большее, чем требуется для его прохождения поверх поршня. Вместо приспособления можно пользоваться металлическими полосками.

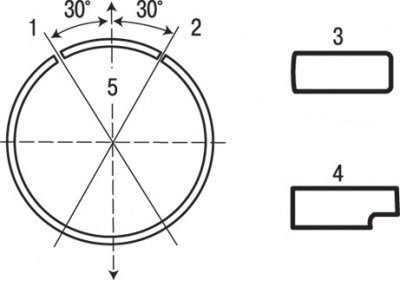

Рис. 3.50. Положение установки компрессионных колец и расположение их замков: 1 – замок верхнего компрессионного кольца; 2 – замок нижнего компрессионного кольца; 3 – верхнее компрессионное кольцо; 4 – нижнее компрессионное кольцо; 5 – поршневой палец
Точно так же установите верхнее компрессионное кольцо. Убедитесь, что метки направлены вверх. Не перепутайте местами верхнее и нижнее компрессионные кольца. Расположите замки колец в соответствии с рис. 3.50.
