Снимите с шатуна первого цилиндра крышку подшипника. Снимите старые вкладыши шатунного подшипника и протрите чистой тканью, не оставляющей ворса, посадочные поверхности вкладышей в стержне шатуна и крышке.
Эти поверхности должны быть всегда абсолютно чистыми.
Протрите обратную поверхность верхнего шатунного вкладыша и уложите его на свое место в шатун. Убедитесь, что выступ на вкладыше совпадает с выемкой на шатуне. Для посадки вкладыша недопустимо пользоваться молотком: надо соблюдать крайнюю осторожность, чтобы не повредить рабочую поверхность вкладыша.
На данном этапе смазка вкладыша не требуется.
Протрите обратную поверхность нижнего вкладыша и вложите его в крышку шатуна. Снова убедитесь, что выступ на вкладыше совпадает с выемкой на крышке шатуна, вкладыш не смазывайте. Очень важно, чтобы сопрягаемые поверхности вкладыша и шатуна в процессе сборки были абсолютно чистыми, без следов масла.
Расположите замки поршневых колец в соответствии с рис. 3.50, затем наденьте на болты крышек шатунов отрезки резиновых шлангов.
Смажьте поршни и кольца чистым моторным маслом и наденьте на поршень оправку для сжатия поршневых колец. Длина выступающего участка юбки поршня должна быть примерно 6 мм, чтобы обеспечить правильный вход поршня в цилиндр. Кольца должны быть максимально сжаты.
Проверните коленчатый вал в положение нижней мертвой точки в первом цилиндре и смажьте стенки цилиндра моторным маслом.

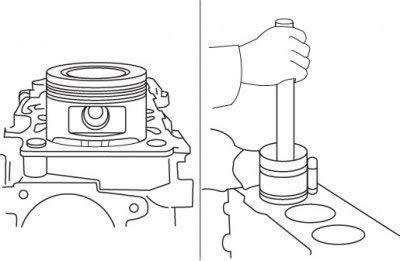

Рис. 3.54. Установка поршня в цилиндр: метка «F» должна быть направлена в сторону передней части двигателя (шкива коленчатого вала)
Поверните поршень с шатуном так, чтобы стрелка на поршне была направлена в сторону передней части двигателя; осторожно введите поршень с шатуном в первый цилиндр до упора оправки в блок цилиндров. Слегка постучите по верхнему краю оправки, чтобы обеспечить равномерный контакт с плоскостью блока цилиндров по всей окружности. Если на днище поршня отсутствует метка в виде стрелки или выемки, то перед установкой оправки сориентируйте поршень так, чтобы метка «F» на бобышке пальца была направлена в сторону передней части двигателя (шкива коленчатого вала) (рис. 3.54).
Осторожно постучите деревянной рукояткой молотка по днищу поршня, направляя шатун на соответствующую шейку коленчатого вала. Поршневые кольца могут выскочить из оправки перед вводом в цилиндр, поэтому оправка всегда должна прижиматься к блоку цилиндров. Выполняйте эту операцию осторожно; немедленно прекратите работу, если почувствуете какое-либо сопротивление при вводе поршня в цилиндр. Определите причину заедания и устраните ее, после чего продолжайте установку поршня в цилиндр. Нельзя прилагать усилие при установке поршня в цилиндр, так как можно сломать кольца или поршень.
После установки поршней в цилиндр надо измерить зазор (между шатунными подшипниками и шейками вала) и только после этого окончательно установить крышки.
Приготовьте отрезок калиброванного пластмассового стержня, длина которого немного меньше ширины шатунного подшипника, и положите его на шатунную шейку первого цилиндра параллельно оси коленчатого вала. Стержень не должен перекрывать смазочное отверстие в шейке вала.
Очистите в крышке поверхности, прилегающие к вкладышам, снимите шланги с болтов крепления крышек и установите крышку. Убедитесь, что метки на крышке и шатуне находятся с одной стороны. Заверните гайки и затяните их требуемым моментом в три приема. Во время выполнения этой операции не допускается вращение коленчатого вала.
Осторожно снимите крышки, не повредив пластмассовый стержень. Сравните толщину деформированного пластикового стержня со шкалой на упаковке и определите величину смазочного зазора. Сравните с требуемым значением. Если зазор не соответствует требуемому, повторите проверку, чтобы убедиться в правильном размере установленных шатунных подшипников. Также проверьте диаметр внутреннего отверстия в шатуне и убедитесь, что при измерении зазора не было загрязнений или масла между подшипниками и посадочными поверхностями.
Тщательно удалите остатки деформированного стержня с шеек коленчатого вала и/или с поверхностей шатунных подшипников. Не допускайте повреждения поверхностей шатунных подшипников, остатки удаляйте указательным пальцем или деревянной лопаткой. Убедитесь в том, что рабочие поверхности шатунных подшипников абсолютно чистые, нанесите на вкладыши подшипника тонкий однородный слой высококачественной консистентной смазки с дисульфидом молибдена или масла для сборки двигателя. Для доступа к поверхности верхнего шатунного вкладыша придется протолкнуть поршень в цилиндр, предварительно надев на болты крышки отрезки шлангов.
Притяните шатун к шейке коленчатого вала, снимите шланги с болтов крышек, установите крышки и затяните гайки требуемым моментом. Затягивайте гайки в три приема.
Повторите описанную процедуру для поршней и шатунов остальных цилиндров. В процессе сборки следите за чистотой сопрягаемых поверхностей шатуна и шатунных вкладышей. Следите за тем, чтобы каждый поршень соответствовал данному цилиндру, а выемка, стрелка или метка «F» при установке поршня в цилиндр были направлены в сторону передней части двигателя. Помните, что перед установкой оправки для сжатия колец цилиндр должен быть обильно смазан.
При окончательной сборке шатунов с крышками надо смазать и рабочие поверхности подшипников.
После правильной установки поршней с шатунами проверните от руки коленчатый вал на несколько оборотов, вал должен вращаться без заеданий.
На последнем этапе сборки надо проверить осевой люфт шатуна.
