2. Установите верхнее компрессионное кольцо в цилиндр при помощи поршня.

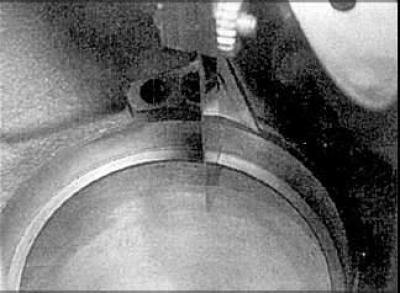

3. Измерьте концевой зазор кольца при помощи щупа. Если зазор слишком маленький, замените поршневые кольца.
4. Проведите аналогичную процедуру со всеми кольцами.

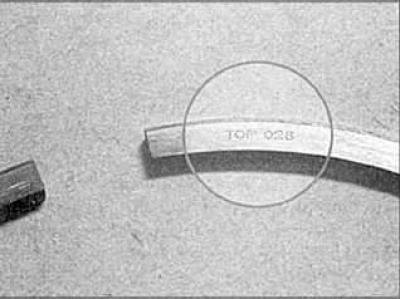

5. После проверки и регулировки концевого зазора, кольца можно установить на поршни. На рисунке – метка на верхней стороне поршневого кольца.
6. Первым устанавливается маслосъемное кольцо. Сначала установите расширительное кольцо в канавку, затем установите нижнее и верхнее маслосъемные кольца.
7. После установки всех элементов маслосъемного кольца проверьте, чтобы верхнее и нижнее кольца вращались свободно.
8. Установите второе компрессионное кольцо отметкой вверх.
9. Затем установите верхнее компрессионное кольцо.
