Установка вкладышей коренных подшипников

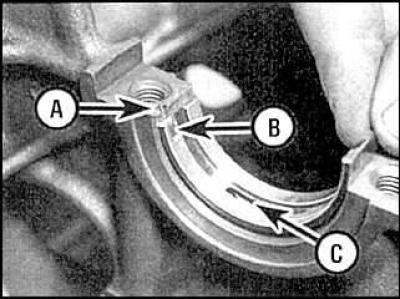

- А - прорезь
- В - выступ на вкладыше
- С - смазочное отверстие
1. Установите новые вкладыши коренных подшипников.

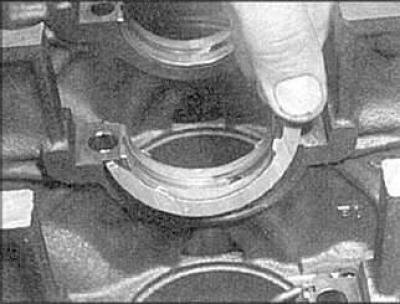

2. Установите упорные полукольца.
Проверка смазочного зазора коренных подшипников
1. Для измерения смазочного зазора можно воспользоваться внутренним микрометром или другим специальным прибором, но самый точный и легкий метод это – использовать специальный пластиковый измеритель.
2. Очистите коленчатый вал, подшипники и смазочные отверстия, затем аккуратно установите коленчатый вал на подшипники.

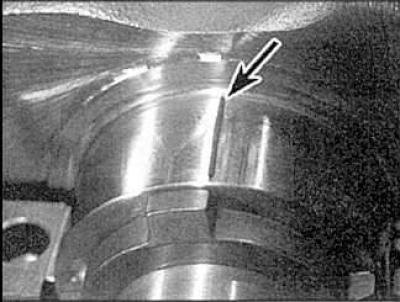

3. Положите отрезок пластика на каждый из коренных подшипников вдоль оси вала.

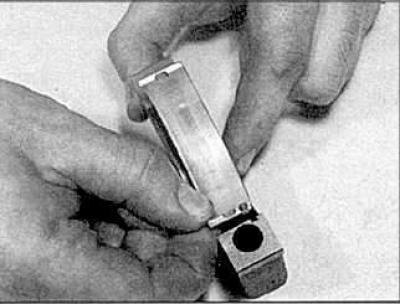

4. Установите крышки коренных подшипников, стараясь не сдвинуть пластик. Затяните крепежные болты крышек до требуемого момента затяжки в указанной последовательности. Не поворачивайте коленчатый вал.
5. Выкрутите болты, и аккуратно снимите крышки.

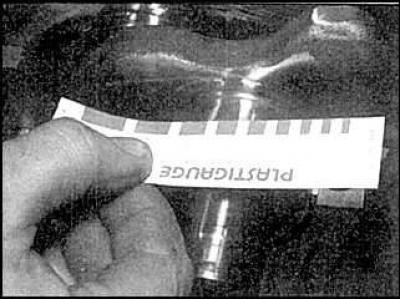

6. Сравните ширину раздавленной пленки со специальной шкалой для определения величины смазочного зазора.
7. Если величина зазора не соответствует техническим требованиям, установите вкладыши другого размера. При необходимости подшипники можно обточить.
8. Тщательно удалите следы пленки с вала и подшипников.
Окончательная установка
1. Аккуратно снимите коленчатый вал.

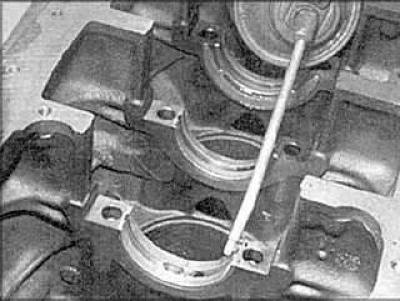

2. Очистите поверхность вкладышей и смажьте их смазкой или моторным маслом.
3. Проверьте, чтобы подшипники коленчатого вала были чистыми и установите коленчатый вал на место.

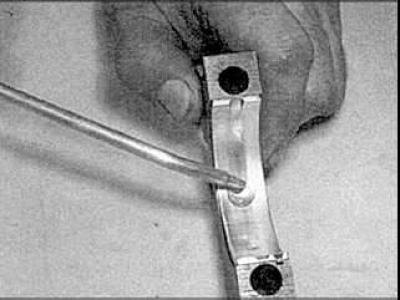

4. Смажьте и установите нижние вкладыши.

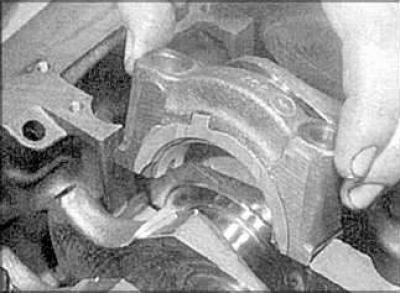

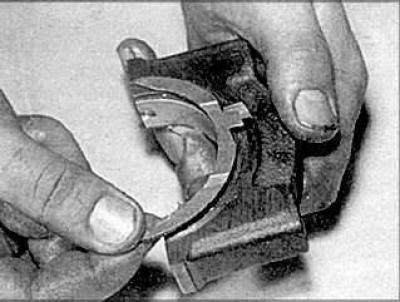

5. Установите упорные полукольца.
6. Установите крышки коренных подшипников и вставьте крепежные болты.

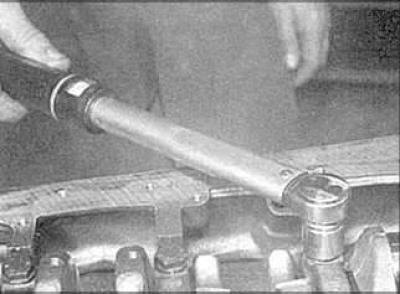

7. Затяните болты до требуемого момента.

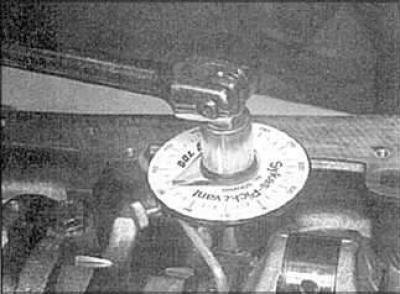

8. Дотяните болты на требуемый угол.
9. Проверните коленчатый вал рукой несколько раз и проверьте легкость хода.
