Проверка и сборка головки цилиндров (Audi A6 C4)

Проверка

Головка цилиндров

1. Тщательно осмотрите поверхности головки на наличие трещин и повреждений. При обнаружении каких-либо повреждений обратитесь к специалистам.

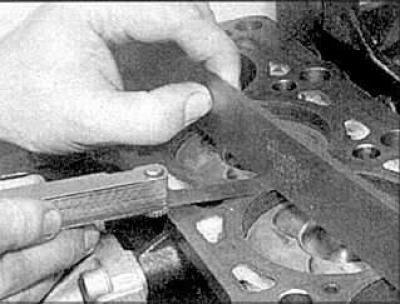

2. При помощи линейки и щупа проверьте деформацию поверхности головки, при необходимости головку нужно обработать на станке. Для этого обратитесь к специалистам.

Распределительный вал

1. Осмотрите кулачки и шейки подшипников распределительного вала на наличие износа и повреждений. При необходимости необходимо провести замену распределительного вала, головки и крышек подшипников.

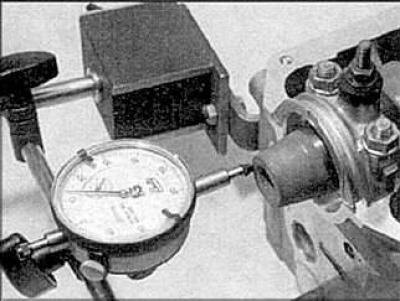

2. Измерьте свободный ход распределительного вала при помощи специального измерительного прибора.

3. Проверьте смазочный зазор каждого подшипника распределительного вала.

4. Почистите растворителем подшипники и крышки подшипников. Установите валы на места. Положите на каждый подшипник полоску измерительного пластика. Установите крышки подшипников и затяните болты крышек.

5. Вывинтите болты и снимите крышки. Сравните ширину сжатой полоски с измерительной таблицей. При необходимости замените распределительный вал или головку цилиндров.

6. Счистите остатки пластика.

Клапаны

1. Осмотрите головки и седла клапанов. Если головки и седла слегка обгорели, их можно отшлифовать самому специальной абразивной пастой, но лучше, если Вы обратитесь к специалистам.

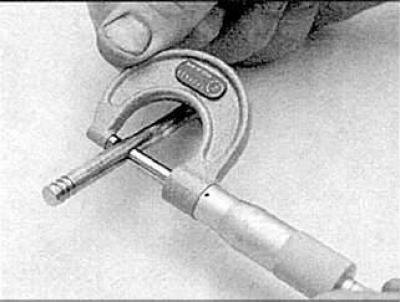

2. Измерьте диаметры штоков клапанов.

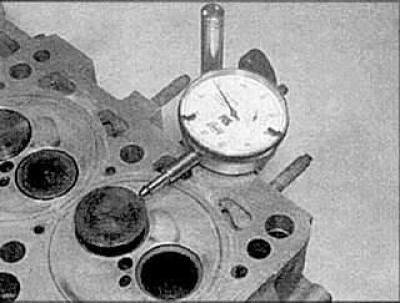

3. Проверьте зазор между штоком клапана и направляющей втулкой, если он превышает допустимые нормы, обратитесь к специалистам.

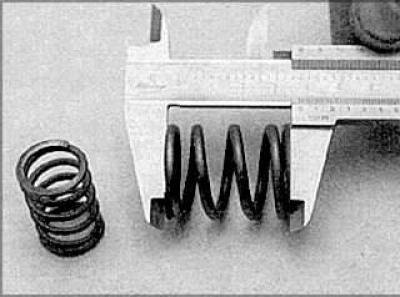

4. Осмотрите пружины клапанов на наличие повреждений и сравните их длину с длиной новых пружин. При необходимости замените пружины.

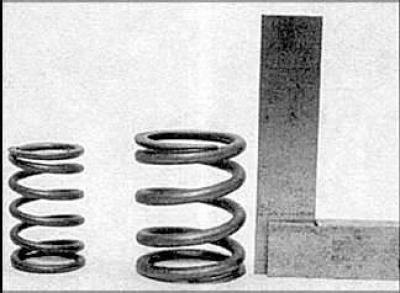

5. Проверьте, чтобы пружины были прямыми.

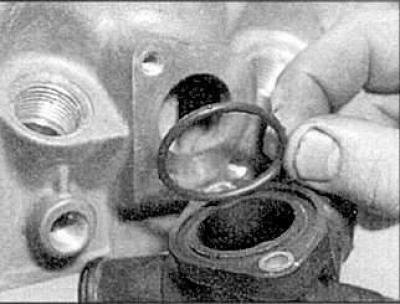

Сборка

1. Для того, чтобы достичь полной герметичности между клапаном и его седлом, необходимо отшлифовать соприкасающиеся поверхности клапана и седла.

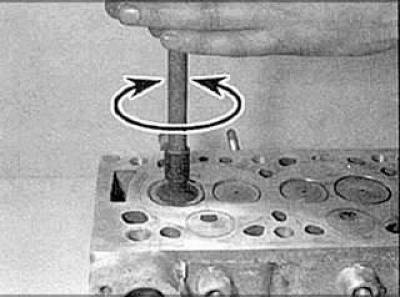

2. Нанесите специальную абразивную пасту на головку клапана, вставьте его на место и при помощи специального инструмента поворачивайте в стороны.

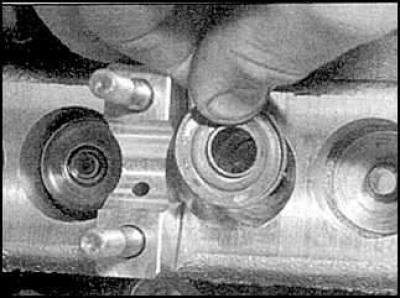

3. Установите седла пружин.

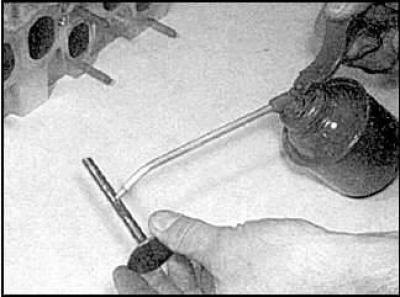

4. Смажьте штоки клапанов маслом и вставьте их на места.

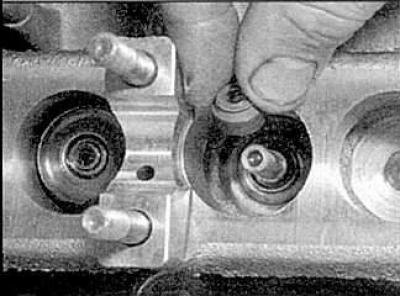

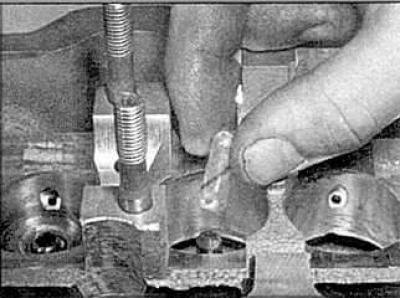

5. Наденьте на штоки пластиковые колпачки.

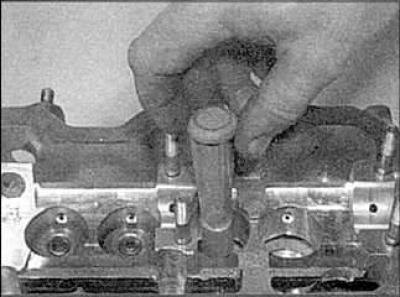

6. Установите сальники штоков и снимите защитные колпачки.

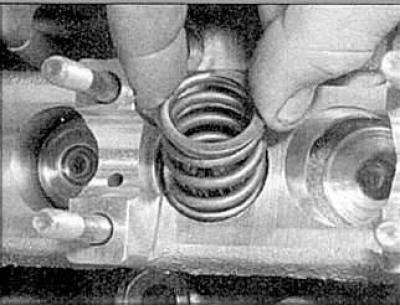

7. Установите пружины.

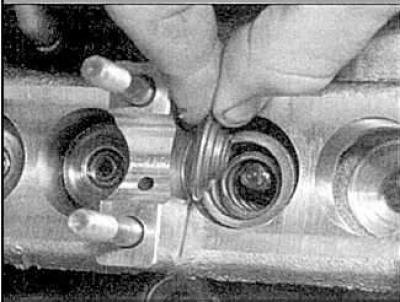

8. Установите тарелки пружин.

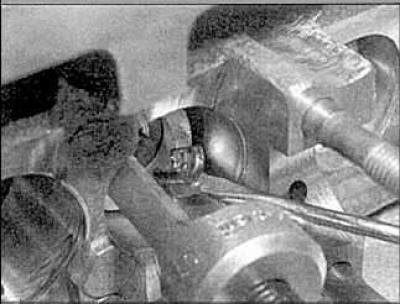

9. Cожмите пружины и вставьте конусные втулки.

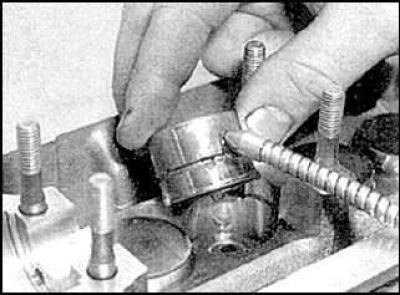

10. Смажьте и установите толкатели.

Двигатели ADR

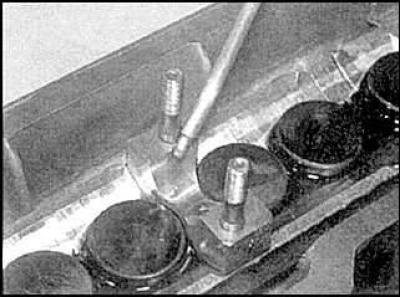

1. Смажьте подшипники и кулачки валов и установите валы. Установите сальники валов, установите автоматический регулятор валов. Смажьте и установите крышки подшипников.

2. Затяните болты крышек N2 и 4.

3. Затяните болты крышек N1.

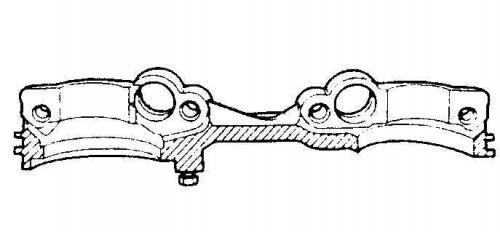

4. Снимите стопор регулятора валов и нанесите герметик на контактные поверхности комбинированной крышки. Установите крышку и затяните болты.

5. Затяните болты крышек N3 и 5.

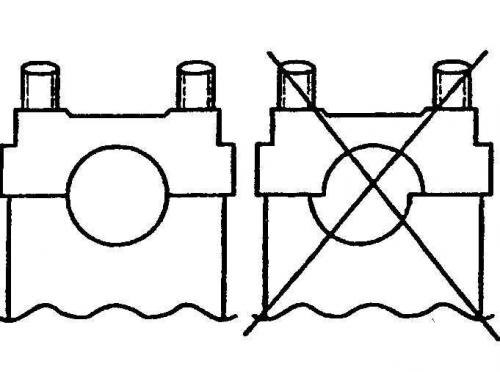

Правильное расположение крышек

Двигатели AAE, ABK, AAD, 1Z, AHU

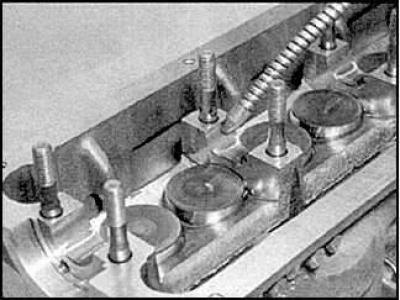

1. Смажьте подшипники и кулачки вала.

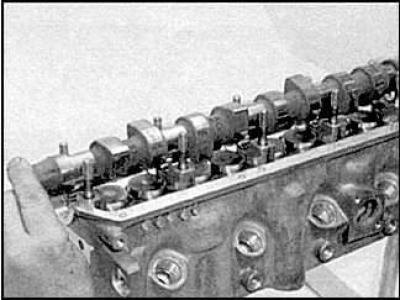

2. Установите вал.

3. Смажьте маслом и установите сальник распределительного вала.

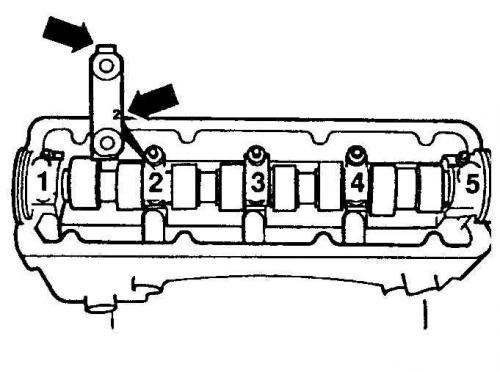

4. Установите крышки N2 и 4 и затяните болты.

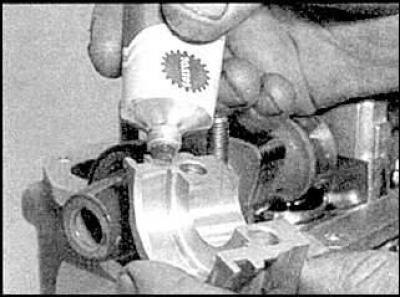

5. Нанесите герметик на стыки крышки N1, установите крышки N1, 3 и 5 и затяните болты.

Двигатели ACE

1. Смажьте подшипники и кулачки валов и установите валы.

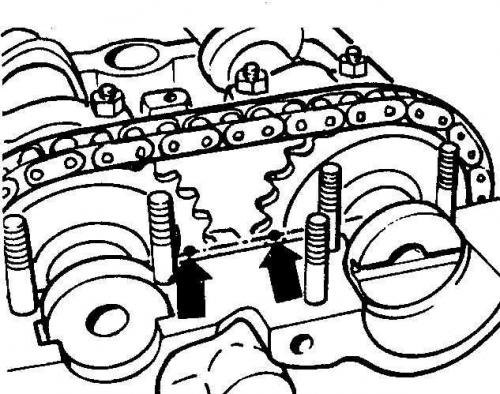

2. Установите цепь на звездочки распределительных валов. Совместите синхрониционные метки.

3. Установите сальник вала выпускных клапанов.

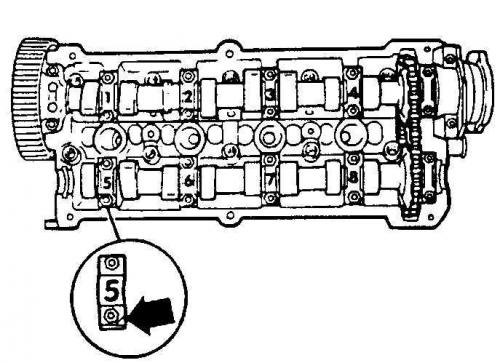

4. Метки крышек (стрелка) подшипников должны быть направлены в сторону впускного коллектора.

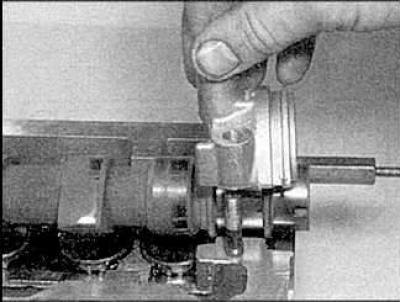

5. Установите крышки N2 и 4 и затяните гайки, затем установите оставшиеся крышки и затяните их гайки.

Двигатели AAR, AAN, AAS

1. Смажьте подшипники и кулачки валов и установите валы.

2. Установите распределительный вал и сальники вала.

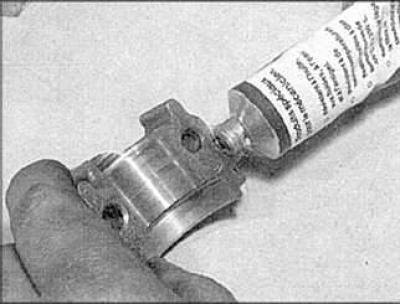

3. Нанесите герметик на стыки крышки N4.

4. Установите крышки N2 и 4 и затяните болты.

5. Нанесите герметик на стыки крышки N1.

6. Установите крышки N1 и 3 и затяните болты.

Двигатели ABP, AAT, AEL

(Информация скопирована с сайта: «www.autoinstruction.ru»)

1. Смажьте подшипники и кулачки валов и установите валы.

2. Установите распределительный вал и его сальники.
