Демонтаж
1. Снимите винты крепления и крышку задней части насоса (фото).

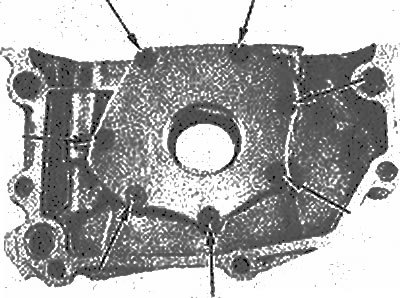

Местонахождение болтов крепления крышки масляного насоса (стрелки)
2. Снимите все механизмы с корпуса насоса. Возможно придется повернуть корпус, чтобы снять механизмы.
3. Установите корпус насоса в мягких тисках, и снимите обжимное кольцо, пробку, толкатель клапана регулятора давления и пружину.

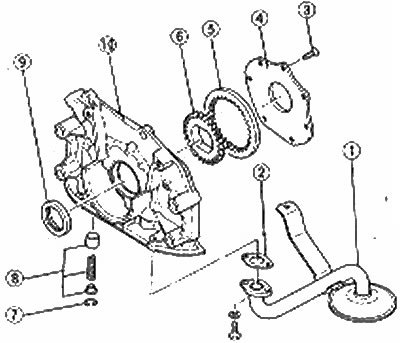

Компоненты масляного насоса: 1. Масляный сетчатый фильтр; 2. прокладка; 3. Болт; 4. Крышка насоса; 5. Внешняя шестерня; 6. Внутренняя шестерня; 7. Обжимное кольцо; 8. Сборка плунжера(штока выключателя); 9. Сальник; 10. Корпус насоса
Осмотр
4. Промойте части масляного насоса в растворителе.
5. Осмотрите компоненты на износ, трещины или другие повреждения.
6. Проверьте внешний зазор (промежуточного зубчатого колеса) шестерня/полумесяц, внутренний зазор шестерня (привод), полумесяц, внешний зазор шестерня/корпус насоса и зазор шестерня/крышка, руководствуясь сопутствующими иллюстрациями и Спецификациями.

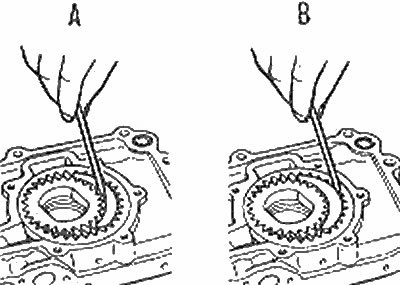

Проверка зазора внутренней (А) и внешней (В) шестерни зубчатого колеса и полумесяца масляного насоса

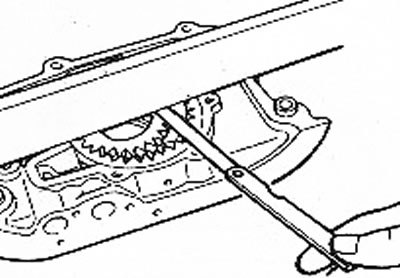

Проверка зазора шестерни/крышки масляного насоса |

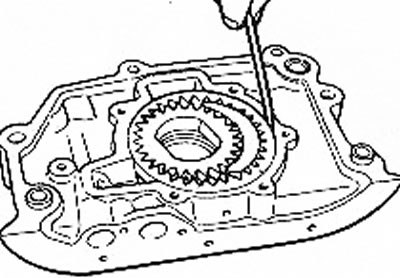

Проверка зазора внешняя шестерня/корпус масляного насоса |
7. По ходу замените сальник.
Сборка
8. Установите клапан, плунжер и пружинную сборку и обжимное кольцо.
9. Смажьте и установите механизмы.
10. Установите крышку насоса и надежно зажмите винты. Используйте скрепляющее вещество для резьбы.
