2. Отпустите и выкрутите три крепящих масляный насос болта (см. иллюстрацию). Выведите звездочку насоса из зацепления с цепью и снимите масляный насос. Если установочные штыри насоса имеют свободную посадку, удалите их и храните вместе с болтами для сохранности.

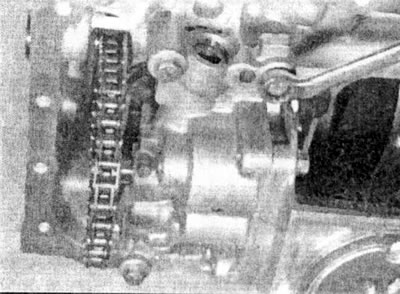

13.2 Выкрутите три крепящих масляный насос болта
Осмотр
3. Исследуйте звездочку масляного насоса на наличие признаков повреждения и износа, типа недостающих зубьев или зубьев с отбитыми краями. Если звездочка изношена, следует заменить насос в сборе, поскольку звездочка не поставляется отдельно. При этом рекомендуется заменить цепь и ведущую звездочку на коленчатом вале. На 1.1 и 1.4-литровых двигателях замена цепи и ведущей звездочки - комплексная операция, требующая снятия шейки коренного подшипника, поэтому она не может быть выполнена при нахождении двигателя в автомобиле. На 1.6-литровых двигателях ведущая звездочка масляного насоса и цепь могут быть сняты при нахождении двигателя на автомобиле, после снятия звездочки коленчатого вала и выкручивания болта из корпуса сальника коленчатого вала.
(Материал заимствован у портала autoinstruction)
4. Отпустите и выкрутите болты крепления кожуха сетчатого фильтра к корпусу насоса, затем снимите кожух сетчатого фильтра. Снимите поршень предохранительного клапана и пружину (направляющий штифт - для 1.6-литровыхдвигателей), запоминая последовательность и способ установки.
5. Исследуйте корпус и роторы насоса на наличие признаков износа. При их выявлении следует заменить насос в сборе.
6. Исследуйте поршень предохранительного клапана на наличие признаков износа или повреждений и, в случае необходимости, замените. Состояние пружины предохранительного клапана можно оценить, сравнивая ее с новой; если есть сомнения насчет состояния пружины, ее следует заменить. Поршень и пружина поставляются по отдельности.
7. Тщательно очистите сетчатый фильтр масляного насоса подходящим растворителем и проверьте на наличие признаков засорения или раскола. Если поврежден сетчатый фильтр, следует заменить сам сетчатый фильтр и его кожух в сборе.
8. Установите пружину предохранительного клапана, поршень и (где предусмотрено конструкцией) направляющий штифт в кожух сетчатого фильтра, затем установите кожух на корпус насоса. Разместите поршень предохранительного клапана в его канале в насосе. Надежно затяните крепящие болты кожуха.
Установка
9. Убедитесь, что установочный штырь находится на своем месте и введите звездочку насоса в зацепление с цепью. Установите насос на штыре и затяните крепящие болты с установленным усилием затяжки.
10. Установите поддон, как описано в подразделе 12.
