Замечание: Всякий раз, когда болты блока цилиндров ослабляются или удаляются двигатель должен быть холодным.
Снятие
1. Отсоедините отрицательный провод от аккумулятора и снимите сборку воздушного фильтра и воздушные трубки впрыска.
2. Слейте жидкость из системы охлаждения и отсоедините верхний шланг радиатора.
3. Снимите распределитель Раздел 5 и заднюю крышку коробки передач (Глава 10).
4. Снимите крышку зубчатого приводного ремня и ремень.
5. Снимите топливный насос (Раздел 4).
6. Снимите впускной коллектор (Глава 14).
7. Снимите генератор. На моделях с воздушным кондиционером, снимите стяжной болт компрессора, и отодвиньте компрессор, соблюдая осторожность, чтобы не повредить провода (которые содержат высокое давление) или радиатор. Снимите болты кронштейна генератора/кондиционера к головке блока цилиндров и ослабьте оставшиеся болты кронштейна.
8. Снимите крышку распредвала (Глава 2).
9. Снимите три болта, присоединяющие выпускной коллектор к каталитическому конвертеру или отводящей выхлопной трубе и отделите отводящую выхлопную трубу из коллектора.
10. Ослабьте болты крепления головки блока цилиндров одновременно на несколько оборотов, в последовательности, показанной в сопутствующей иллюстрации.
Откручивание болтов крепления головки блога цилиндров (А) и последовательность затягивания (В)
11. После того, как все они освобождены, снимите болты крепления головки блока цилиндров и поместите их на куске картона, так что их можно было легко повторно установить (фото).

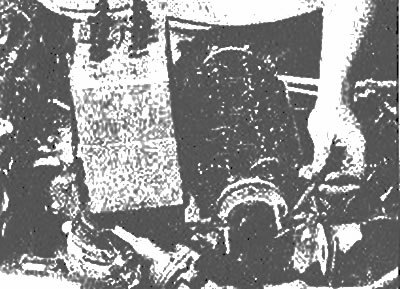

Используйте картонный бокс, чтобы складывать болты крепления головки блока цилиндров
12. Если головка блока цилиндров сразу не поднимается, разорвите прокладку, используя стержень, вставленный между кронштейном генератора-компрессора и головкой блока цилиндров.
13. Отделите головку блока цилиндров от двигателя и снимите прокладку.
Установка
14. Снимите все следы материала прокладки с блока двигателя и головки блока цилиндров (фото). Убедитесь, что резьба болтов крепления головки блока цилиндров и отверстия под винты в блоке очищены, поскольку это может воздействовать на момент затяжки при установке.

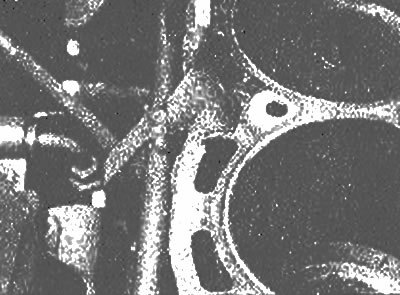

Используйте скребок, чтобы снять материал прокладки
15. Поместите новую прокладку на головку блока цилиндров, распредвал и сборку коромысла (если удалены). Убедитесь, что прокладка правильно установлена.
16. Установите болты крепления головки блока цилиндров и зажмите их постепенно усилием затяжки, регламентированным Спецификациями в последовательности, показанной в сопутствующей иллюстрации.
17.Остальная часть процедуры установки - процедура, обратная снятию. См. Главу 11 для последовательности затяжки болтов коромысла.
18. После нагревания двигателя, проверьте зазоры клапанов и подтяните болты крепления головки блока цилиндров, как описано в Разделе 1, Глава 37.
