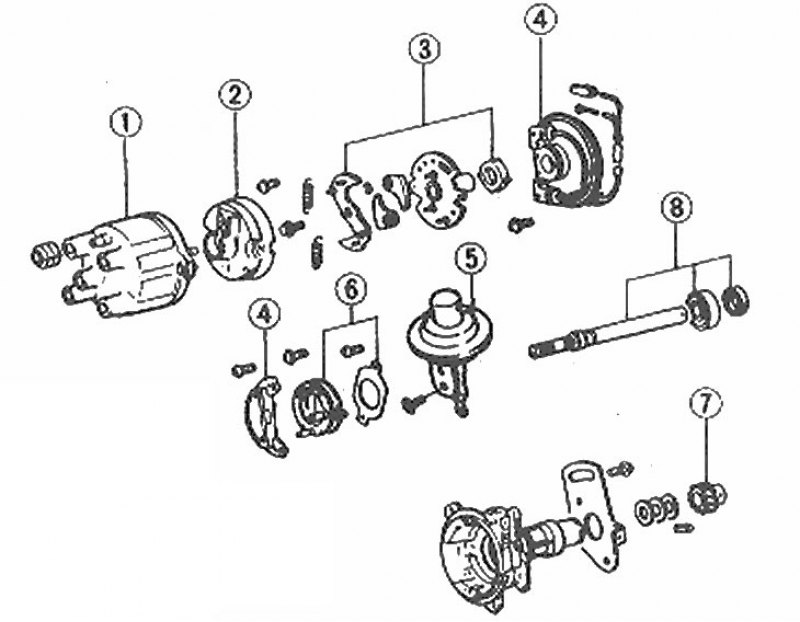

Расположение компонентов распределителя: 1. Крышка; 2. Бегунок; 3. Механизм опережения; 4. Обмотка датчика; 5. Вакуумный блок управления; 6. Сборка прерывателя; 7. Ведомый механизм; 8. Вал
Снятие
1. Снимите распределитель (Глава 6).
2. Снимите крепежную пластину с корпуса распределителя.
3. Установите распределитель в тески, используя ткань, чтобы не повредить поверхность.
4. Открутите два винта и снимите бегунок.
5. При снятии замечайте положение компонентов для простоты сборки. Снимите две пружины механизма опережения (фото).

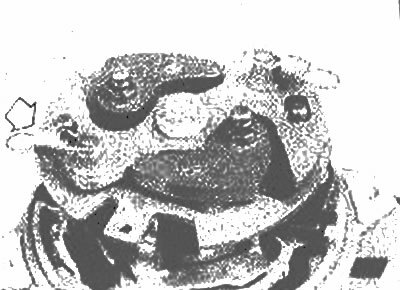

Отсоедините механизм опережения и пружины
6. Открутите болт крепления и снимите механизм опережения с вала (фото).

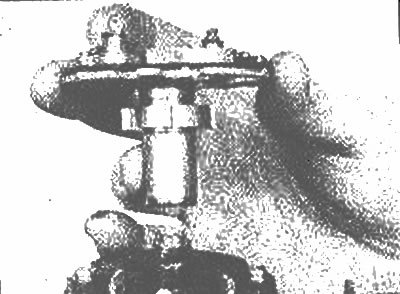

Снятие механизма опережения
7. Открутите два винта и снимите обмотку датчика.
8. Используйте малую отвертку, чтобы отключить блок от обмотки датчика (фото)

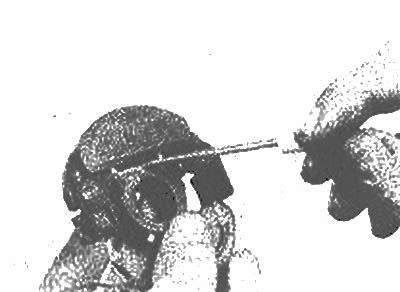

Отсоедините блок от обмотки датчика малой отверткой |

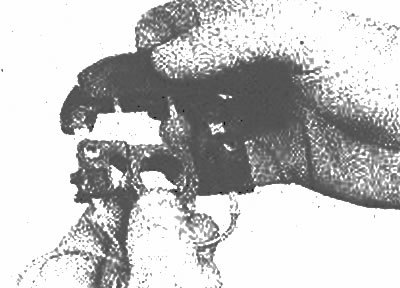

Снимите блок с обмотки датчика |
9. Открутите два винта и снимите вакуумную сборку диафрагмы с корпуса.
10. Открутите винты крепления и снимите сборку прерывателя.
11. Ведомый механизм может быть удален после выбивания цилиндрического штифта. Снимите шайбы.
12. Снимите вал распределителя, подшипник и сальник из корпуса.
Переборка
13. Смажьте вал распределителя литиевым смазочным материалом.
14. Установите вал, подшипник и сальник.
15. Установите шайбы и ведомый механизм. Используйте шайбы так, чтобы механизм имел небольшой зазор. Закрепите механизм новым цилиндрическим штифтом.
16. Установите сборку прерывателя и закрепите ее винтами.
17. Вставьте рычаг вакуумного блока управления в кожух распределителя на механизм в основании кожуха (фото).

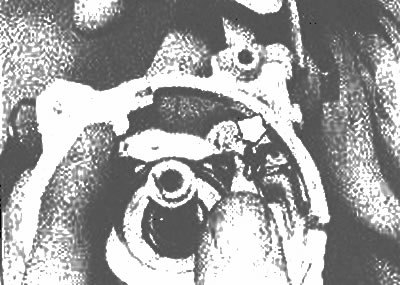

Соедините рычаг вакуум-коррекции |

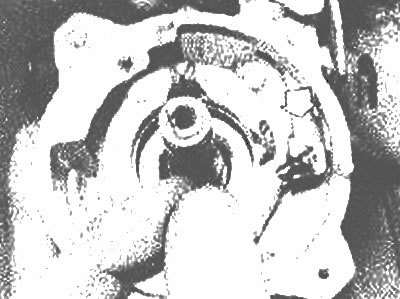

Вращайте механизм, пока он не сцепится с рычагом (показано стрелкой) |
18. Установите катушку и блок убеждаясь, они вcтали на крепежные, за тем за тяните винты.
19. Установите механизм опережения и соедини ie пружины.
20. Установите бегунок и крышку прерывателя-распределителя.
